數位電子中的二進位制暫存器

---

---

在數位電子裝置和系統中，二進位制暫存器是至關重要的元件之一，在資料儲存和處理中發揮著至關重要的作用。二進位制暫存器是數字系統或裝置記憶體單元的基本構建塊。

在這裡，我們將探討二進位制暫存器和二進位制暫存器資料的基礎知識。因此，讓我們從二進位制暫存器的基本介紹開始。

什麼是二進位制暫存器？

在數字系統中，二進位制暫存器被認為是資料儲存單元的基礎。它是一組連線在一起的觸發器，用於以0和1的形式儲存資料和資訊。二進位制暫存器的儲存容量取決於電路中組合的觸發器數量。例如，一個4位二進位制暫存器由一組四個連線在一起的觸發器組成，能夠儲存4位資訊。

二進位制暫存器型別

根據輸入和輸出配置以及資料處理，二進位制暫存器可分為以下四種類型：

序列輸入序列輸出（SISO）二進位制暫存器

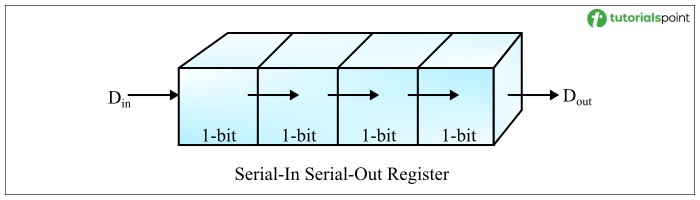

4位序列輸入序列輸出（SISO）二進位制暫存器的框圖如下所示：

此處，第一個觸發器的輸出連線到下一個觸發器。二進位制輸入資料將透過輸入線Din進入暫存器。此輸入將以序列方式進行，即首先，LSB位將進入暫存器，然後是後續位。

序列輸入並行輸出（SIPO）二進位制暫存器

4位序列輸入並行輸出（SIPO）二進位制暫存器的框圖如下所示。

此處，資料以序列方式輸入暫存器，輸出以並行方式獲取。在這種型別的二進位制暫存器中，在載入輸入資料時，輸出線保持停用狀態。一旦資料載入過程完成，輸出線將變為活動狀態，以並行形式提供輸出。

並行輸入序列輸出（PISO）二進位制暫存器

4位並行輸入序列輸出（PISO）二進位制暫存器的框圖如下所示：

這種型別的二進位制暫存器以並行形式接收資料並以序列形式產生結果。因此，在PISO二進位制暫存器中，所有輸入資料位同時載入到暫存器中。此暫存器可以兩種模式執行，即載入模式和移位模式。

在載入模式下，輸入電路變為活動狀態，將輸入資料位載入到暫存器的各個觸發器中。在移位模式下，資料位從左向右移動。這會導致並行輸入序列輸出操作。

並行輸入並行輸出（PIPO）二進位制暫存器

4位並行輸入並行輸出二進位制暫存器的框圖如下所示。

這種型別的二進位制暫存器以並行形式接收資料並以並行形式產生輸出。因此，在PIPO二進位制暫存器中，輸入資料位同時載入到各個觸發器中，輸出位也將同時出現。

在概述了二進位制暫存器及其型別之後，讓我們現在瞭解二進位制暫存器資料的概念。

什麼是二進位制暫存器資料？

二進位制暫存器資料只不過是以二進位制形式儲存和表示在二進位制暫存器中的資料和資訊。

在數字系統中，資訊以二進位制形式表示，即使用一系列0和1。二進位制暫存器可以在一系列觸發器中儲存這些二進位制資訊。

二進位制暫存器資料的輸入和輸出順序取決於輸入和輸出線的配置。儲存在二進位制暫存器中的二進位制暫存器資料量取決於暫存器的儲存容量和觸發器數量。例如，一個16位二進位制暫存器可以儲存16位二進位制資訊。

在二進位制暫存器中，儲存的二進位制暫存器資料可以透過各種操作（如寫入、檢索等）進行處理。二進位制暫存器和二進位制暫存器資料在任何數字電子系統中都發揮著重要作用，例如儲存裝置、處理器、資料中心、通訊系統等。

在計算機、計算器等數字系統中，二進位制暫存器資料用於執行各種算術和邏輯運算。

二進位制暫存器資料的重要性

二進位制暫存器資料在數字電子系統的執行中發揮著重要作用。它作為任何數字系統中資料表示的基本單位。它使算術和邏輯運算變得簡單明瞭。二進位制暫存器資料提供更快的​​資料處理，從而提高裝置的資料處理速度。

總的來說，二進位制暫存器和二進位制暫存器資料是數字系統執行資料儲存、處理、檢索等操作的基本元件。

結論

二進位制暫存器提供更快、更有效的二進位制資料儲存和檢索，使其成為數字裝置的更好選擇。二進位制暫存器資料在數字系統中的資料儲存和處理中發揮著重要作用。二進位制暫存器資料也用於資料轉換介面，將模擬資料轉換為數字形式。它們還允許在數字裝置和通訊網路之間可靠且高效地傳輸二進位制資訊。
