什麼是置位-復位(SR)觸發器?
什麼是置位-復位(SR)觸發器?
觸發器是邏輯閘的應用。一個觸發器電路可以在持續的時間內保持二進位制狀態(只要電路通電),然後由輸入訊號控制切換狀態。SR觸發器代表置位-復位觸發器。置位-復位觸發器包括兩個或非門和兩個與非門。這些觸發器也稱為SR鎖存器。
SR觸發器有兩個輸入,即“置位”輸入和“復位”輸入。SR觸發器的兩個輸出是主輸出Q及其補碼$\mathrm{\overline{Q}}$。

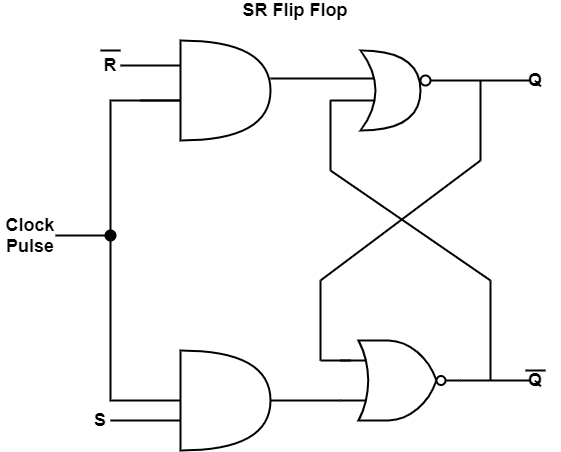

該圖顯示了SR觸發器的電路圖。

SR觸發器的真值表
SR觸發器的真值表如表所示。
S | R | QN.1 | $\mathrm{\overline{Q_{N\cdot1}}}$ |
---|---|---|---|
0 | 0 | QN | $\mathrm{\overline{Q_{N}}}$ |
0 | 1 | 0 | 1 |
1 | 0 | 1 | 0 |
1 | 1 | 不確定 | 不確定 |
一組交叉耦合的或非門可以描述一個SR觸發器,其中一個門的輸出與另一個門的兩個輸入之一相關聯,反之亦然。一個或非門的補輸入為“R”,而另一個門的補輸入為“S”。
輸入“R”使輸出Q為0,而帶有“S”輸入的門使輸出$\mathrm{\overline{Q}}$為1。

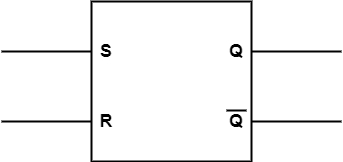

SR觸發器的邏輯符號如圖所示。
