用與非門實現全加器
在數位電子學中,有不同型別的邏輯電路用於執行各種算術運算。其中之一是加法器。**加法器**(或**二進位制加法器**)是一種組合邏輯電路,它執行兩個或多個二進位制數的加法並給出輸出和。存在兩種型別的加法器,即**半加器**和**全加器**。
由於加法器是邏輯電路,因此它們使用不同型別的數字邏輯閘來實現,例如**或門**、**與門**、非門、與非門、或非門等。在這裡,我們將討論**使用與非門實現全加器**。但在討論之前,讓我們先了解一下全加器的基礎知識。
什麼是全加器?
可以對兩個二進位制數字(位)和一個進位位進行加法,併產生一個和位和一個進位位作為輸出的組合邏輯電路稱為全加器。換句話說,設計用於對三個二進位制數字進行加法併產生兩個輸出(和與進位)的組合電路稱為全加器。因此,全加器電路對三個二進位制數字進行加法,其中兩個是輸入,一個是來自前一次加法的進位。全加器的框圖如圖1所示。

從全加器的框圖中可以看出,它有三個輸入,即A、B、Cin。其中,A和B是輸入位,Cin是前一級的進位位。它有兩個輸出變數,即和(S)和進位(Cout)。
全加器的真值表
以下是全加器電路的真值表:
輸入 | 輸出 | |||
---|---|---|---|---|
A | B | Cin | S (和) | Cout (進位) |
0 | 0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 | 0 |
0 | 1 | 0 | 1 | 0 |
0 | 1 | 1 | 0 | 1 |
1 | 0 | 0 | 1 | 0 |
1 | 0 | 1 | 0 | 1 |
1 | 1 | 0 | 0 | 1 |
1 | 1 | 1 | 1 | 1 |
因此,從真值表可以看出,當只有一個輸入等於1或所有輸入都等於1時,全加器的和輸出等於1。而進位輸出在兩個或三個輸入等於1時進位為1。
全加器的輸出方程可以從全加器的真值表中得到。這些方程如下:
和輸出
$$\mathrm{Sum,\, S=A'B'C_{in}+A'BC'_{in}+AB'C'_{in}+ABC_{in}=A\oplus B\oplus C_{in} }$$
進位輸出
$$\mathrm{Carry,\, C_{out}=AB+AC_{in}+BC_{in}}$$
現在,讓我們討論用與非門實現全加器。
用與非門實現全加器

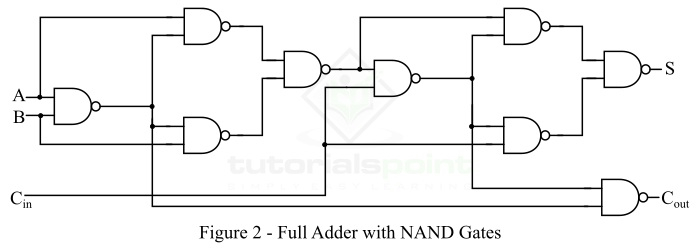

全加器電路可以用與非邏輯閘實現,如圖2所示。

從使用與非門的全加器的邏輯電路圖中,我們可以看到全加器需要9個與非門。
使用與非門的全加器電路的和輸出方程如下所示:
$$\mathrm{S=\overline{\overline{\left ( A\oplus B \right )\cdot \overline{\left ( A\oplus B \right )C_{in}}}\cdot \overline{C_{in}\cdot\overline{\left ( A\oplus B \right )C_{in}}} }=A\oplus B\oplus C_{in}}$$
其中,
$$\mathrm{A\oplus B=\overline{\overline{A\cdot \overline{AB}}\cdot \overline{B\cdot \overline{AB}}}}$$
使用與非門的全加器電路的進位輸出方程為:
$$\mathrm{C_{out}=\overline{\overline{C_{in}\left ( A\oplus B \right )}\cdot \overline{AB}}=AB+\left ( A\oplus B \right )C_{in}}$$
這樣,我們可以僅使用與非門來實現全加器電路。
