數位電子中的異或門



在數位電子學中,異或門是一種派生邏輯閘,用於確定兩個訊號之間的差異。

在本章中,我們將學習異或門的理論和操作。讓我們從異或門的基本定義開始。

什麼是異或門?

異或門是一種數位電子邏輯閘,它有兩個輸入和一個輸出。當且僅當兩個輸入不同時,異或門的輸出才為高電平或邏輯1。對於相同的輸入,異或門的輸出為低電平或邏輯0。

異或門也稱為“異或門”或“異或門”。這種邏輯閘廣泛用於數字算術電路,如加法器和減法器。

由於異或門的輸出僅在兩個輸入不同時才為高電平,因此它也被稱為不等式檢測器

需要注意的是,不存在三輸入或更多輸入的異或門。因此,當我們需要對兩個以上輸入變數使用異或門時,我們會使用兩個或多個雙輸入異或門。

異或門的邏輯符號

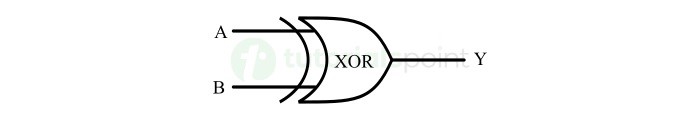

異或門的邏輯符號如下圖所示。

Logic Symbol of XOR Gate

它只有兩個輸入,分別表示為AB,以及一個輸出,表示為Y

異或門的真值表

異或門的真值表是一個表格,它表示輸入和輸出之間的關係。

異或門的真值表如下所示:

輸入 輸出
A B Y
0 0 0
0 1 1
1 0 1
1 1 0

從這個真值表中,我們可以觀察到,只有當兩個輸入不同時,異或門的輸出才為高電平或邏輯1。當兩個輸入相同時,輸出為低電平或邏輯0。

異或門的布林表示式

布林表示式是一個邏輯函式,它以數學方式表示異或門的輸入和輸出之間的關係。

以下等式稱為異或門的布林表示式。

$$\mathrm{Y \: = \: A \oplus B}$$

此等式也可以表示如下:

$$\mathrm{Y \: = \: AB' \: + \: A'B \: = \: A \bar{B} \: + \: \bar{A}B}$$

這裡,符號“$\mathrm{\oplus}$”表示異或運算。

異或門的工作原理

下面解釋了異或門對不同輸入組合的詳細工作原理:

  • 如果A = 0且B = 0,則異或門的輸出為Y = 0。
  • 如果A = 0且B = 1,則異或門的輸出為Y = 1。
  • 如果A = 1且B = 0,則異或門的輸出為Y = 1。
  • 如果A = 1且B = 1,則異或門的輸出為Y = 0。

從這個解釋中,我們可以看出異或門的輸出僅在輸入不同時才為高電平或邏輯1。

異或門作為反相器

異或門也可以用作反相器。異或運算有一個屬性,即

$$\mathrm{A \: \oplus \: 1 \: = \: \bar{A}}$$

因此,利用此屬性,我們可以說,如果異或門的一個輸入端連線到邏輯1,並將輸入訊號應用於另一個輸入端。然後,異或門會產生應用訊號的反相版本作為輸出。

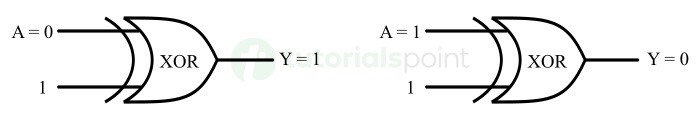

下圖顯示了異或門作為反相器的工作原理。

XOR Gate as an Inverter

異或門作為緩衝器

緩衝器門是一種邏輯閘,它產生與輸入相同的輸出。它用於在輸入和輸出之間提供一些延遲。

異或邏輯有一個屬性,即

$$\mathrm{A \: \oplus \: 0 \: = \: A}$$

因此,如果異或門的兩個輸入端之一連線到邏輯0,並將輸入訊號應用於另一個輸入端。然後,異或門會產生與輸入相同的輸出。

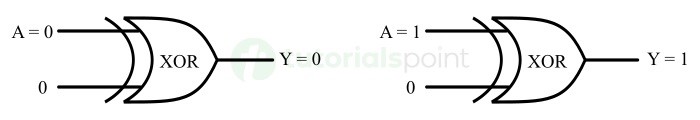

異或門作為緩衝器邏輯的操作在下圖中進行了說明。

XOR Gate as a Buffer

使用開關的異或門

我們還可以使用電池、兩個簡單的開關和一個燈來實現異或門邏輯。

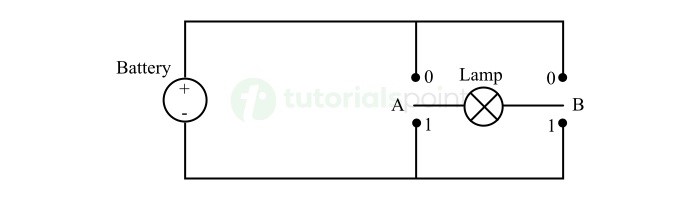

下圖描繪了使用開關的異或閘電路圖。

XOR Gate using Switches

在這個開關電路中,如果開關A和B處於相同的電平(0或1),則燈泡不會亮。此狀態表示低電平或邏輯0輸出。

如果開關A和B處於不同的電平,即A為0且B為1,或A為1且B為0。然後,我們可以看到有一條閉合路徑供電流流過燈泡,使燈泡亮起。這表示高電平或邏輯1輸出。

因此,上述所示的電路實現了異或邏輯函式。

異或門的應用

以下是異或門的一些關鍵應用:

  • 異或門用於計算和算術電路,如加法器、減法器等。
  • 異或門用於檢測兩個邏輯電平或訊號之間的錯誤、相似性和差異。
  • 異或門用作受控反相器或緩衝器邏輯。

結論

總之,異或門是一個有兩個輸入和一個輸出的邏輯閘,當施加在其上的輸入不同時,它會產生高電平或邏輯1輸出。

異或門邏輯廣泛用於樓梯電線佈線和許多其他自動化電路中,其中一個裝置(如燈泡)必須從兩個不同的位置進行控制。
