SR觸發器轉換為JK觸發器
什麼是SR觸發器?
SR觸發器 是一種簡單的1位儲存單元,它有兩個輸入,分別為S和R,以及兩個輸出,即Q和Q'。其中,S表示置位輸入,R表示復位輸入。輸出Q是正常的輸出,Q'是反相輸出。除了SR輸入外,SR觸發器還有一個時鐘輸入,用於觸發電路。

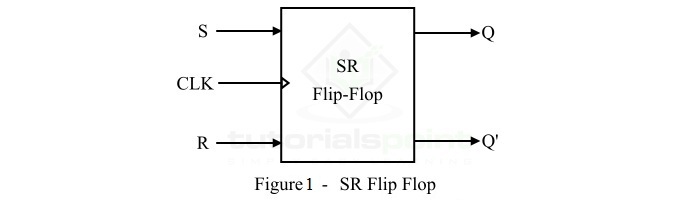

SR觸發器的框圖如下面的圖1所示。

SR觸發器的操作可以使用它的真值表進行分析,真值表如下所示。
輸入 | 輸出 | |
---|---|---|
S | R | Qn+1 |
0 | 0 | Qn |
0 | 1 | 0 |
1 | 0 | 1 |
1 | 1 | 禁止 |
這裡,Qn+1是下一個狀態,Qn是輸出的當前狀態。
SR觸發器的特性方程為:
$$\mathrm{Q_{n+1} \: = \: S+R'Q_{n}}$$
什麼是JK觸發器?
JK觸發器 也是一個1位儲存器件,它有兩個輸入,類似於SR觸發器,但它的輸入用J和K表示,而不是S和R。它有兩個輸出,即Q(正常輸出)和Q'(反相輸出)。時鐘訊號用於電路同步。
JK觸發器的框圖如下面的圖2所示。

JK觸發器的操作可以使用它的真值表來理解,真值表如下所示:
輸入 | 輸出 | |
---|---|---|
J | K | Qn+1 |
0 | 0 | Qn |
0 | 1 | 0 |
1 | 0 | 1 |
1 | 1 | 翻轉 |
JK觸發器的特性方程為:
$$\mathrm{Q_{n+1}=JQ_{n}'+K'Q_{n}}$$
在討論了SR觸發器和JK觸發器的基礎知識之後。現在讓我們討論如何將SR觸發器轉換為JK觸發器。
觸發器轉換
我們可以將一種型別的觸發器轉換為另一種型別的觸發器。觸發器的轉換過程包括以下步驟:
步驟1 - 寫出觸發器的激勵表。
步驟2 - 使用卡諾圖(K-map)簡化激勵表。
步驟3 - 繪製所需的邏輯電路圖。
現在,讓我們將SR觸發器轉換為JK觸發器。
將SR觸發器轉換為JK觸發器
根據觸發器轉換步驟,將SR觸發器轉換為JK觸發器的轉換過程如下所述。
步驟1 - 將SR觸發器轉換為JK觸發器的激勵表如下所示:
輸入 | 輸出的當前狀態 | 輸出的下一個狀態 | 觸發器輸入 | ||||
---|---|---|---|---|---|---|---|
J | K | Qn | Qn+1 | S | R | S | R |
0 | 0 | 0 | 0 | 0 | 0 | 0 | X |
0 | 1 | ||||||
0 | 0 | 1 | 1 | 0 | 0 | X | 0 |
1 | 0 | ||||||
0 | 1 | 0 | 0 | 0 | 0 | 0 | X |
0 | 1 | ||||||
0 | 1 | 1 | 0 | 0 | 1 | 0 | 1 |
1 | 0 | 0 | 1 | 1 | 0 | 1 | 0 |
1 | 0 | 1 | 1 | 0 | 0 | X | 0 |
1 | 0 | ||||||
1 | 1 | 0 | 1 | 1 | 0 | 1 | 0 |
1 | 1 | 1 | 0 | 0 | 1 | 0 | 1 |
步驟2 - 使用K-Map簡化輸入表示式的激勵:

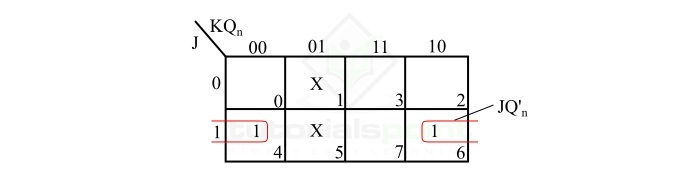

S的K-Map簡化是:

S = JQn'
R的K-Map簡化是:

R = KQn

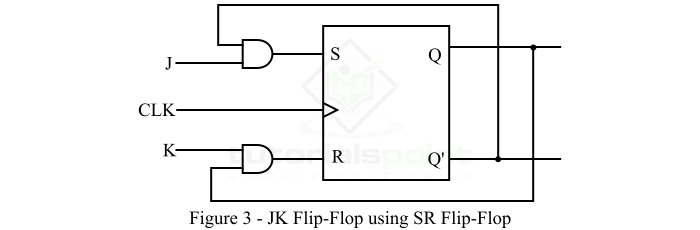

步驟3 - 最後,使用SR觸發器繪製JK觸發器的邏輯圖,如下面的圖3所示。

這樣,我們就可以將SR觸發器轉換為JK觸發器了。
