數位電子學 - 系列

邏輯系列定義為一組電子電路設計，它們在技術引數方面具有相似的特性，例如邏輯電平、電壓電平、開關速度、功耗、抗噪性等。邏輯系列在數位電子領域發揮著重要作用，可以實現各種邏輯功能和運算。

根據製造工藝，邏輯系列可以分為以下兩種型別：

• 單極性邏輯系列
• 雙極性邏輯系列

以MOSFET等單極性電子器件作為主要元件的邏輯系列稱為單極性邏輯系列。一些單極性邏輯系列的例子包括PMOS、NMOS和CMOS。

另一方面，雙極性邏輯系列是利用電晶體和二極體等雙極性電子器件的邏輯系列。雙極性邏輯系列可以進一步分為以下型別：

• 電阻-電晶體邏輯 (RTL)
• 二極體-電晶體邏輯 (DTL)
• 電晶體-電晶體邏輯 (TTL)

現在讓我們詳細討論一下這些邏輯系列。

電阻-電晶體邏輯 (RTL)

顧名思義，這種邏輯系列利用電阻和電晶體作為其關鍵元件。在RTL系列中，電晶體根據施加給它們的輸入電壓在截止或飽和區域工作。RTL系列是最早用於數位電子設計領域的邏輯系列之一。

簡而言之，在RTL系列中，邏輯電路僅使用電阻和電晶體設計。

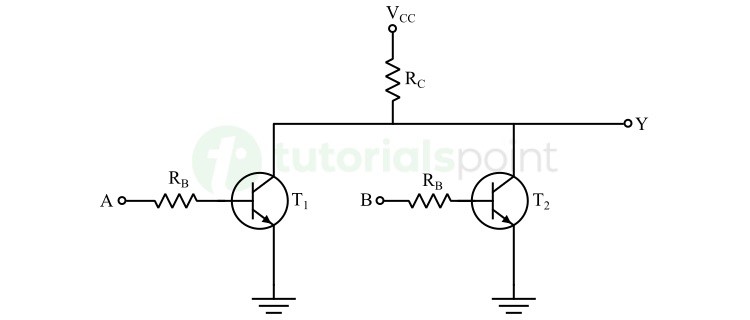

例如，一個雙輸入電阻-電晶體邏輯非閘電路如下圖所示。這裡，A和B是輸入，Y是門的輸出。

此RTL非門的不同輸入組合的操作在下表中突出顯示：

類似地，我們也可以實現其他型別的邏輯閘。

RTL系列的優點

以下是電阻-電晶體邏輯系列的一些關鍵優勢：

• 使用RTL邏輯系列設計的電子電路設計簡單，因為它們包含最少的電阻和電晶體。
• RTL系列製造的電路成本更低。這些電路功耗低於其他邏輯系列中實現的電路。

RTL系列的缺點

以下是電阻-電晶體邏輯系列的一些主要缺點：

• RTL電路具有低噪聲容限。此限制使它們容易受到噪聲和干擾的影響。
• 這些電路具有差的扇出能力。
• 由於傳播延遲高，RTL電路執行速度較慢。
• 由於在設計可擴充套件性和效能方面存在一些實際限制，因此RTL系列不適合設計複雜的電路。

RTL系列的應用

電阻-電晶體邏輯 (RTL) 系列在數位電子領域有一些有限的應用。以下是RTL系列的一些常見應用：

• RTL系列具有成本效益，易於理解和設計。因此，它被廣泛用於實驗室和課堂的教育目的，向學生演示數位電子概念。
• RTL系列也用於設計低頻控制應用的電路。由於簡單易實現，RTL系列可用於原型設計和實驗目的。

二極體-電晶體邏輯 (DTL)

在二極體-電晶體邏輯 (DTL) 系列中，二極體和電晶體是聯合使用以實現數字邏輯功能的關鍵元件。

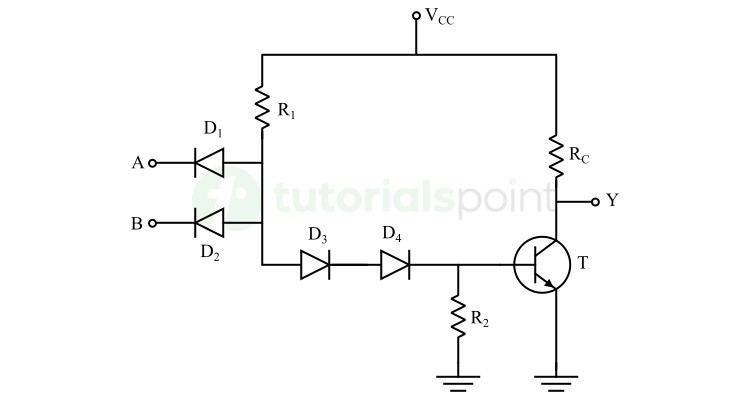

以下示例電路演示了DTL系列中的電子電路設計。

它是一個雙輸入與非門。其中，A和B是與非門的輸入，Y是門的輸出。

此雙輸入與非門的操作在以下真值表中解釋：

我們還可以使用二極體-電晶體邏輯系列實現其他型別的邏輯電路。

DTL系列的優點

以下是二極體-電晶體邏輯系列的一些關鍵優勢：

• DTL電路易於設計和實現，因為它們僅由二極體、電晶體和電阻組成。
• DTL電路具有成本效益，因為它們使用諸如二極體和電晶體之類的基本電子元件，這些元件通常價格便宜。
• DTL電路具有良好的抗噪性。因此，與某些其他型別的邏輯系列相比，這些電路相對不易受噪聲和干擾的影響。
• DTL電路具有高扇出能力。DTL電路中的功耗相對較低。

DTL系列的侷限性

除了上面給出的優點外，DTL電路也有一些缺點，如下所示：

• 與其他邏輯系列相比，DTL系列電路需要更高的功率。
• DTL電路包含比其他型別的邏輯系列更多的元件。
• DTL電路具有中等的操作速度。這是由於傳播延遲高。
• 由於電路的複雜性和尺寸增加，DTL電路不適合設計更復雜的數位電路。

DTL系列的應用

以下是二極體-電晶體邏輯族的一些常見應用：

• DTL族在早期的數字計算機和其他數字系統中很流行。
• 如今，DTL電路主要用於教育目的，向學生解釋數字邏輯設計的實現。
• DTL電路用於設計定製電子專案。

電晶體-電晶體邏輯 (TTL)

電晶體-電晶體邏輯 (TTL) 是數位電子領域最流行的邏輯族之一。在這個邏輯族中，電晶體是關鍵的功能元件，它被用作開關來執行邏輯運算。

現在讓我們瞭解一下如何在TTL族中設計邏輯電路。下圖顯示了一個雙輸入與非門：

這裡，A和B是輸入端，Y是輸出端。該電路的操作總結在下表中。

輸入A	輸入B	電晶體T1的發射結	電晶體T2的發射結	電晶體T2和T3	輸出Y
0	0	正向偏置	正向偏置	斷	1
0	1	正向偏置	反向偏置	斷	1
1	0	反向偏置	正向偏置	斷	1
1	1	反向偏置	反向偏置	通	0

同樣，我們也可以在電晶體-電晶體邏輯 (TTL) 族中設計其他邏輯閘。

TTL族的優點

以下是TTL族的一些主要優點：

• TTL電路具有高速執行的特點，因此非常適合用於高速數字系統。
• TTL電路已標準化，使其與各種數位電路和系統相容。
• TTL電路具有良好的抗噪性。因此，它們適合在嘈雜的環境中使用。

TTL族的缺點

雖然TTL電路具有上述幾個優點，但它們也有一些缺點，如下所示：

• TTL電路功耗比其他型別的邏輯族更高。此限制使TTL電路的能源效率降低。
• TTL電路在執行期間會產生大量的熱量，這是由於高功耗造成的。因此，需要一個合適的熱管理系統。
• TTL邏輯電平相對嚴格，需要特定的電壓電平才能正常工作。這有時會導致與其他邏輯族存在相容性問題。
• TTL電路具有明顯的傳播延遲，這限制了它們在某些高速系統中的使用。

TTL族的應用

電晶體-電晶體邏輯 (TTL) 族廣泛應用於數位電子領域的各種應用。TTL族的一些常見應用如下所示：

• TTL電路廣泛應用於數字計算機、儲存單元、CPU等。
• TTL電路還用於嵌入式系統，用於不同的目的，例如與感測器介面、即時應用中的資料處理等。
• 在通訊系統中，TTL電路用於訊號調理、協議處理、資料處理等。TTL電路通常用於各種測試和測量儀器。

結論

總之，邏輯族是一組共享相同技術引數（如邏輯電平、電壓電平、處理速度等）的數位電路。在本章中，我們解釋了最常用的數字邏輯族，即RTL、DTL和TTL，以及它們的優缺點和應用。
