使用兩個半減法器實現全減法器
減法器是一種組合邏輯電路,可以執行兩個數字(或二進位制數)的減法併產生它們之間的差值。它是一個組合邏輯電路。因此,減法器的輸出僅取決於其當前輸入。
減法器主要有兩種型別:
- 半減法器
- 全減法器
閱讀本教程,瞭解如何使用半減法器實現全減法器。要實現全減法器,我們需要兩個半減法器。讓我們從半減法器和全減法器的簡要概述開始。
什麼是半減法器?
半減法器是一種組合邏輯電路,它有兩個輸入和兩個輸出,其中一個輸出是差位 (d),另一個是借位 (b)。半減法器產生兩個二進位制位之間的差值,並在需要時產生借位輸出。在減法 (A-B) 中,A 稱為被減數,B 稱為減數位。

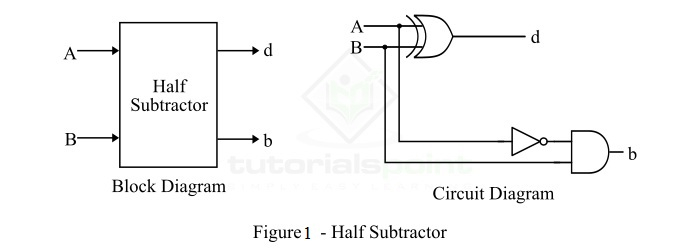

半減法器的框圖和邏輯電路圖如圖 1 所示。

從半減法器的邏輯圖可以看出,半減法器可以使用一個異或門、一個非門和一個與門來實現。
半減法器的差位 (d) 由對兩個輸入 A 和 B 進行異或運算得到。因此,
$$\mathbf{差值,\: d \: = \: A \oplus B \: = \: A'B \: + \: AB'}$$
半減法器的借位 (b) 是 A'(A 的補碼)和 B 的與運算。因此,
$$\mathbf{借位, \: b \: = \: A'B}$$
什麼是全減法器?
全減法器也是一個組合邏輯電路,它有三個輸入 A、B、bin 和兩個輸出“d”和“b”。其中,“A”是被減數位,“B”是減數位,“bin”是前一階段產生的借位,“d”是輸出差位,“b”是輸出借位。

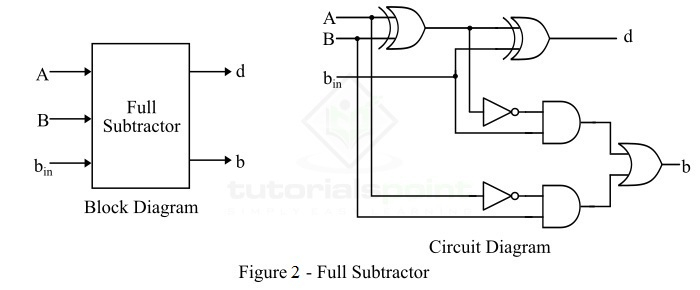

全減法器的框圖和電路圖如圖 2 所示。

從全減法器的邏輯圖可以看出,全減法器的實現需要兩個異或門、兩個非門、兩個與門和一個或門。
現在,讓我們討論一下使用兩個半減法器實現全減法器的方法。
使用兩個半減法器實現全減法器
全減法器可以使用兩個半減法器來實現。它將使用兩個半減法器和一個或門。使用兩個半減法器實現全減法器的邏輯電路圖如圖 3 所示。

第一個半減法器對輸入位 A 和 B 執行異或運算,並對 A' 和 B 執行與運算以產生中間借位。
第二個半減法器對第一個異或門的輸出和輸入借位 (bin) 執行異或運算,第二個半電路的與門給出等於 (A'B + AB')'.bin 的輸出。
第二個異或門的輸出是輸出差位 (d),輸出借位 (b) 透過對兩個與門的輸出進行或運算獲得。
這樣,我們可以透過級聯兩個半減法器來實現全減法器,如上圖所示。
