JK觸發器轉換為T觸發器
什麼是JK觸發器?
JK觸發器也是一個1位儲存器件,具有與SR觸發器類似的兩個輸入,但其輸入用J和K表示而不是S和R。它有兩個輸出,即Q(正常輸出)和Q'(反相輸出)。時鐘訊號用於電路的同步。

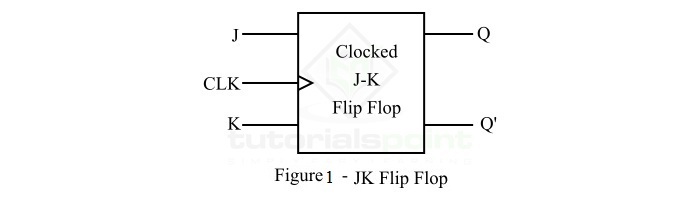

JK觸發器的框圖如下面的圖1所示。
JK觸發器的操作可以透過其真值表來理解,如下所示:
| 輸入 | 輸出 | |
|---|---|---|
| J | K | Qn+1 |
| 0 | 0 | Qn |
| 0 | 1 | 0 |
| 1 | 0 | 1 |
| 1 | 1 | 翻轉 |
JK觸發器的特徵方程為:
$$\mathrm{Q_{n+1}\:=\:JQ_{n}^{'}+K'Q_{n}}$$
什麼是T觸發器?
T觸發器,也稱為觸發觸發器,是一種數字觸發器,它有一個由字母T指定的單輸入。它有兩個輸出,即Q和Q',其中Q是正常輸出,Q'是補輸出。
T觸發器的框圖如圖2所示。
T觸發器的真值表如下所示。
| 輸入 (T) |
輸出的現態 (Qn) |
輸出的次態 (Qn+1) |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
從T觸發器的真值表可以清楚地看出,當輸入T等於0時,觸發器的輸出沒有變化。當T等於1時,T觸發器的輸出翻轉。
T觸發器的特徵方程為:
$$\mathrm{Q_{n+1}\:=\:T'Q_{n}+TQ_{n}^{'}}$$
在討論了JK觸發器和T觸發器的基本知識之後,現在讓我們討論如何將JK觸發器轉換為T觸發器。
觸發器轉換
我們可以將一種型別的觸發器轉換為另一種型別的觸發器。觸發器的轉換過程包括以下步驟:
步驟1 - 寫出觸發器的激勵表。
步驟2 - 使用卡諾圖(K-map)簡化激勵表。
步驟3 - 繪製所需的邏輯電路圖。
現在,讓我們將JK觸發器轉換為T觸發器。
JK觸發器轉換為T觸發器
JK觸發器轉換為T觸發器的轉換過程按照以下步驟進行:
步驟1 - 將JK觸發器轉換為T觸發器的激勵表如下所示。
| 輸入 | 輸出的現態 | 輸出的次態 | 觸發器輸入 | |||
|---|---|---|---|---|---|---|
| T | Qn | Qn+1 | J | K | J | K |
| 0 | 0 | 0 | 0 | 0 | 0 | X |
| 0 | 1 | |||||
| 0 | 1 | 1 | 0 | 0 | X | 0 |
| 1 | 0 | |||||
| 1 | 0 | 1 | 1 | 0 | 1 | X |
| 1 | 1 | |||||
| 1 | 1 | 0 | 0 | 1 | X | 1 |
| 1 | 1 | |||||
步驟2 - 使用K-map技術簡化激勵表,得到輸入表示式如下:

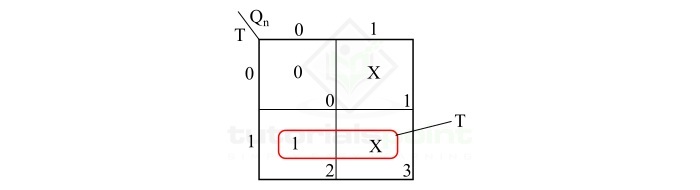

輸入J的K-map化簡為:
J = T

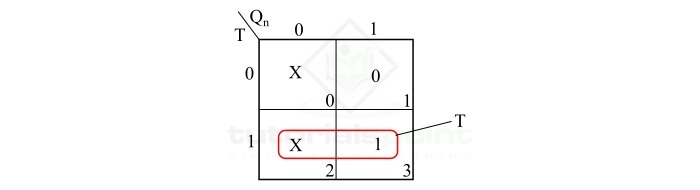

輸入K的K-map化簡為:
K = T

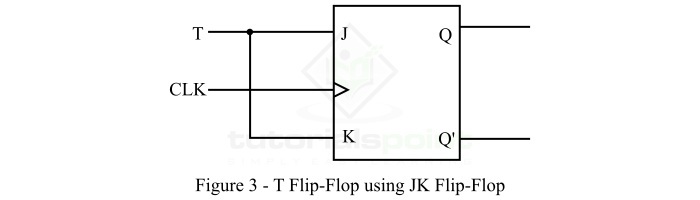

步驟3 - 使用JK觸發器實現的T觸發器的邏輯圖如下面的圖3所示。
這樣,我們就完成了JK觸發器到T觸發器的轉換。
