使用與非門的半加器
在數位電子學中,有不同型別的邏輯電路用於執行各種算術運算。其中之一是加法器。加法器(或二進位制加法器)是一種組合邏輯電路,用於執行兩個或多個二進位制數的加法並輸出和。存在兩種型別的加法器,即半加器和全加器。
由於加法器是邏輯電路,因此它們使用不同型別的數字邏輯閘來實現,例如或門、與門、非門、與非門等。在這裡,我們將討論使用與非門實現的半加器。但在那之前,讓我們先了解一下半加器的基礎知識。
什麼是半加器?
一種旨在將兩個二進位制數字相加的組合邏輯電路稱為半加器。半加器提供輸出以及進位值(如果有)。半加器電路是透過連線一個異或門和一個與門來設計的。它有兩個輸入端和兩個輸出端,分別用於和與進位。半加器的框圖和電路圖如圖1所示。

在半加器的框圖中,A和B是輸入變數,S是輸出和位,C是輸出進位位。
半加器的真值表
以下是半加器的真值表:
輸入 | 輸出 | ||
---|---|---|---|
A | B | S(和) | C(進位) |
0 | 0 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 1 | 0 |
1 | 1 | 0 | 1 |
從半加器的真值表中,我們可以找到和(S)和進位(C)位的輸出方程。這些輸出方程如下:
半加器的和(S)為:
$$\mathrm{Sum,\, S=AB'+A'B }$$
半加器的進位(C)為:
$$\mathrm{Carry,\, C=A\cdot B }$$
使用與非門的半加器

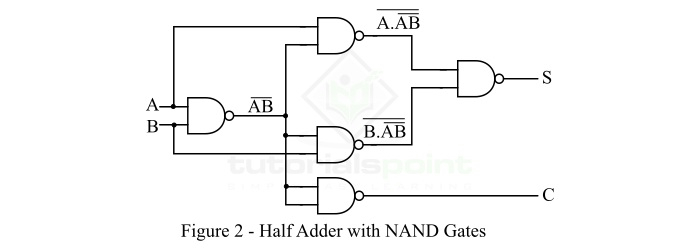

我們可以使用與非門實現半加器電路。與非門基本上是一個通用門,即它可以用於設計任何數位電路。使用與非門實現的半加器如圖2所示。

從使用與非門的半加器電路可以看出,設計半加器電路至少需要5個與非門。
在這裡,我們可以看到第一個與非門接收輸入位A和B。第一個與非門的輸出再次作為輸入提供給3個與非門以及原始輸入。在這三個與非門中,兩個與非門產生輸出,這些輸出再次作為輸入提供給連線在電路末端的與非門。
此電路末端的與非門輸出和位(S)。在第二階段的三個與非門中,第三個與非門生成進位位(C)。
使用與非門的半加器電路的操作可以透過以下公式更清楚地理解:
$$\mathrm{Sum,\, S=((A \cdot (AB)')' \cdot (B \cdot (AB)')')'}$$
$$\mathrm{\Rightarrow Sum,\, S=((A \cdot (AB)')')' + ((B \cdot (AB)')')'}$$
$$\mathrm{\Rightarrow Sum,\, S=A \cdot (AB)' + B \cdot (AB)'}$$
$$\mathrm{\Rightarrow Sum,\, S=A \cdot (A'+B') + B \cdot (A'+B')}$$
$$\mathrm{\Rightarrow Sum,\, S=AA'+AB'+A'B+BB'}$$
$$\mathrm{\therefore Sum,\, S=AB'+A'B=A\oplus B}$$
類似地,進位位(C)由下式給出:
$$\mathrm{Carry,\, C=((AB)')'=AB}$$
因此,透過這種方式,我們也可以在與非邏輯中實現半加器。
