數位電子中的CMOS邏輯閘
什麼是邏輯閘?
在數位電路中,邏輯閘是數位電路或系統的一個基本元件,它執行特定的邏輯運算。邏輯閘通常有一個或多個輸入,只有一個輸出。邏輯閘的輸出根據一定的邏輯與輸入相關聯。
一些常用的邏輯閘有:與門、或門、非門、與非門和或非門。
什麼是CMOS技術?
CMOS,互補金氧半導體,是一種用於製造積體電路(IC)的主要技術。這項技術被廣泛用於製造各種數位電子元件,如微處理器、感測器、邏輯閘等。
CMOS技術採用NMOS(N溝道金氧半導體)和PMOS(P溝道金氧半導體)邏輯來實現不同型別的數字功能。
CMOS技術因其關鍵優勢(如快速切換速度、低功耗、高電壓範圍、高噪聲容限等)而被廣泛用於實現數字邏輯閘。
基本CMOS邏輯閘
現在讓我們詳細討論一下基本的CMOS邏輯閘。
CMOS或門
或門是數位電子學中的一個基本邏輯閘。當任何一個輸入為高電平時,或門產生高電平或邏輯1輸出;當所有輸入都為低電平時,它產生低電平或邏輯0輸出。
一個兩輸入或門的真值表如下所示。
輸入 | 輸出 | ||
---|---|---|---|
A | B | Y = A + B | |
0 | 0 | 0 | |
0 | 1 | 1 | |
1 | 0 | 1 | |
1 | 1 | 1 |

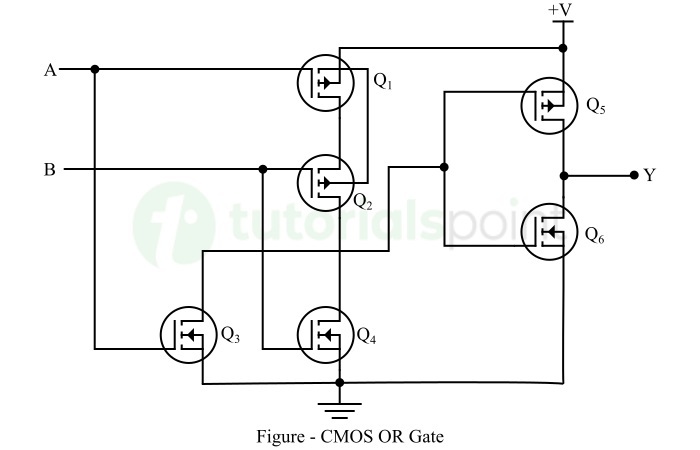

CMOS邏輯中兩輸入或門的實現如圖所示。

在這裡,我們將多個CMOS反相器組合在一起構建了一個CMOS或門。在電路圖中,CMOS或門由一個PMOS電晶體和一個NMOS電晶體組成,它們以並聯方式連線在電源電壓(V)和輸出之間。
在上圖電路中,當一個或兩個輸入(A和B)為高電平(邏輯1)時,相應的PMOS和NMOS電晶體以電流從輸出流向地的方式切換,導致輸出端電壓降低(邏輯0)。
當兩個輸入都為低電平(邏輯0)時,相應的CMOS電晶體以輸出連線到電源電壓的方式切換,導致輸出端電壓升高(邏輯1)。
CMOS與門
與門是用於各種數字邏輯電路中的基本邏輯閘。只有當所有輸入都為高電平時,與門才產生高電平或邏輯1輸出;當任何一個輸入為低電平時,它產生低電平或邏輯0輸出。
兩輸入與門的真值表如下所示。
輸入 | 輸出 | |
---|---|---|
A | B | Y = AB |
0 | 0 | 0 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 1 |
使用CMOS技術實現與門的電路圖如下所示。

在這裡,為了實現CMOS與門,我們將多個CMOS反相器連線在一起。在CMOS與閘電路中,使用PMOS和NMOS電晶體來構建它。這些電晶體分別串聯連線在電源電壓(V)和輸出(Y)之間,以及並聯連線在輸出和地之間。
在上圖所示的CMOS與門情況下,當兩個輸入都為高電平(邏輯1)時,CMOS電晶體以輸出連線到電源電壓(V)的方式切換,產生高電平(邏輯1)輸出。
當任何一個輸入為低電平時,電路中的CMOS電晶體切換,使得電流從電源流向地,使輸出變為低電平(邏輯0)。
CMOS非門
非門也是數字邏輯電路中使用的一種基本邏輯閘。非門有一個輸入和一個輸出。當輸入為低電平或邏輯0時,非門的輸出為高電平或邏輯1;當輸入為高電平或邏輯1時,其輸出為低電平或邏輯0。
在CMOS邏輯閘中,CMOS非門是最簡單的CMOS邏輯閘。它也稱為CMOS反相器門。
非門的真值表如下所示。
輸入 | 輸出 |
---|---|
A | Y = A' |
0 | 1 |
1 | 0 |

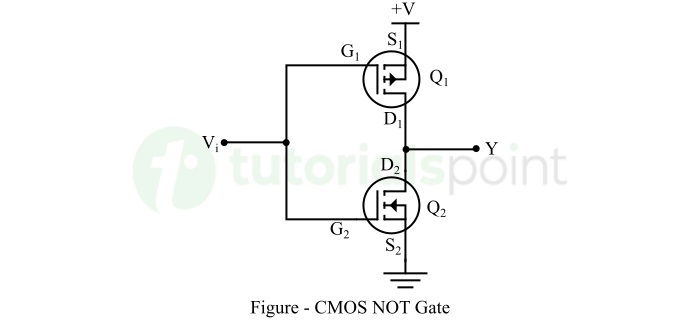

CMOS技術中非門的實現如圖所示。

在這裡,輸入施加到兩個CMOS電晶體的門極,輸出連線到它們的漏極。
當正電壓脈衝(邏輯1)施加到輸入Vi時,CMOS電晶體Q1關閉,CMOS電晶體Q2開啟。因此,輸出電壓將處於接地電壓,即邏輯0。
當接地電壓(邏輯0)施加到輸入Vi時,CMOS電晶體Q1開啟,CMOS電晶體Q2關閉。因此,輸出將接近+V,即邏輯1。
