用NOR門實現或門
或門是一個基本的邏輯閘,當任何一個輸入為高電平或邏輯1時,它輸出高電平。而NOR門是一個通用邏輯閘,只有當所有輸入都為低電平或邏輯0時,它才輸出高電平。在討論如何使用NOR門實現或門之前,讓我們先討論一下或門和NOR門的基本原理。
什麼是或門?
或門是一個基本的邏輯閘。或門可以有兩個或多個輸入,但只有一個輸出。如果任何一個輸入處於高電平或邏輯1狀態,則或門輸出高電平(邏輯1),否則輸出低電平(邏輯0)。因此,只有當所有輸入都為低電平或邏輯0狀態時,或門的輸出才為低電平或邏輯0狀態。

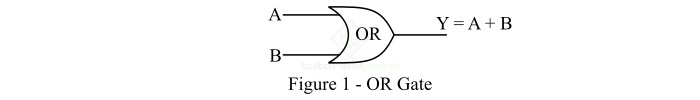

或門也稱為“任意或所有門”或“包含或門”。圖1顯示了一個雙輸入或門的邏輯符號。

如果變數A和B是或門的輸入,Y是輸出變數,則或門的輸出方程為:
$$\mathrm{Y \: = \: A \: + \: B}$$
其中,'+'符號表示或運算。讀作“Y等於A或B”。
顯示或門的輸入和輸出之間關係的表格稱為或門的真值表。
或門的真值表
以下是或門的真值表:
輸入 | 輸出 | |
---|---|---|
A | B | Y = A + B |
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 1 |
什麼是NOR門?
NOR門是一個通用邏輯閘,因此它可以用來實現任何其他型別的邏輯閘。
NOR表示非+或。這意味著或輸出被非運算或反轉。因此,NOR門是或門和非門的組合,即:
$$\mathrm{NOR \:門 \: = \: 或 \: 門 \: + \: 非 \: 門}$$

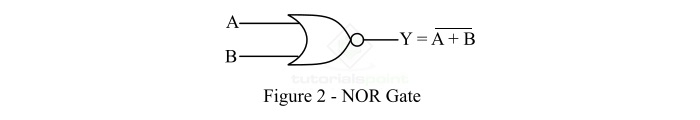

NOR門是一種邏輯閘,只有當所有輸入都為低電平(邏輯0)時,其輸出才為高電平(邏輯1),即使任何一個輸入變為高電平(邏輯1),它也輸出低電平(邏輯0)。圖2顯示了一個雙輸入NOR門的邏輯符號。

如果變數A和B是NOR門的輸入變數,Y是NOR門的輸出變數,則NOR門的輸出為:
$$\mathrm{Y \: = \: \overline{A \: + \: B} \: = \: (A \: + \: B)'}$$
讀作“Y等於A加B的非”。
NOR門的真值表
以下是NOR門的真值表:
輸入 | 輸出 | |
---|---|---|
A | B | Y = (A + B)' |
0 | 0 | 1 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 0 |
現在,讓我們討論如何用NOR門實現或門。
用NOR門實現或門

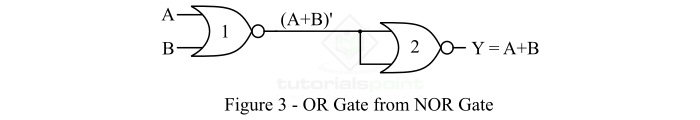

眾所周知,NOR門是一種通用邏輯閘,因此,僅使用NOR門,我們就可以實現或運算。圖3顯示了使用NOR門實現或門的邏輯圖。

因此,從邏輯電路可以看出,我們只需要兩個NOR門就可以實現或運算。
第一個NOR門對變數A和B執行NOR運算,因此第一個NOR門的輸出為:
$$\mathrm{Y_{1} \: = \: \overline{A \: + \: B}}$$
第二個NOR門對第一個NOR門的輸出執行非運算。因此,第二個NOR門的輸出為:
$$\mathrm{Y \: = \: A \: + \: B}$$
這是或門的輸出表達式。因此,我們可以僅使用NOR門實現或門,如圖3所示。
