用NOR門實現非門
非門是一種基本邏輯閘,其輸出是其輸入的補碼。或非門是一種通用邏輯閘,可以用來實現任何其他型別的邏輯閘。或非門基本上是一個或門後接一個非門。
閱讀本教程,瞭解如何使用或非門實現非門。讓我們從簡要概述非門和或非門開始討論。
什麼是非門?
在數位電子學中,非門是一種基本邏輯閘,只有一個輸入和一個輸出。它是一種邏輯閘,其輸出始終與其輸入的補碼。因此,非門也被稱為反相器。

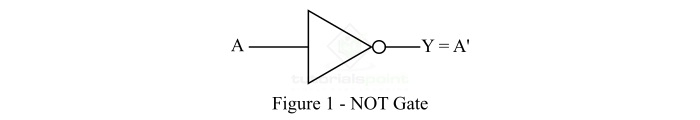

如果非門的輸入為低電平(邏輯0),則其輸出為高電平(邏輯1)。如果輸入為高電平(邏輯1),則非門輸出為低電平(邏輯0)。非門的邏輯符號如圖1所示。
非運算用'-'(橫線)符號表示。因此,如果非門的輸入變數為A,則其輸出Y由下式給出:
$$\mathrm{Y \: = \: \bar{A} \: = \: A' }$$
非門的真值表
非門的真值表給出了其輸入變數和輸出變數之間的關係。以下是非門的真值表:
| 輸入 (A) | 輸出 (Y = A') |
|---|---|
| A | B |
| 0 | 1 |
| 1 | 0 |
什麼是或非門?
或非門是一種通用門,因此,它可以用來實現任何其他型別的邏輯閘。或非門基本上是或門和非門的組合,即或門後接非門就是一個或非門。因此,
$$\mathrm{或非 \: 門 \: = \: 或 \: 門 \: + \: 非 \: 門}$$

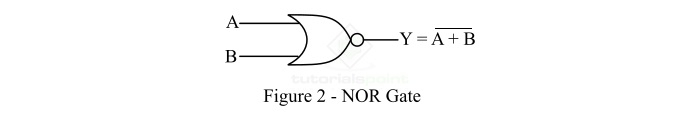

或非門可以接受任意數量的輸入並輸出單個輸出。只有當或非門的所有輸入都為低電平或邏輯0時,其輸出才被認為是高電平或邏輯1。對於其他任何輸入組合,或非門的輸出都被認為是低電平或邏輯0。一個雙輸入或非門的邏輯符號如圖2所示。
或非門的運算表示為:
$$\mathrm{Y \: = \: \overline{A \: + \: B} \: = \: (A \: + \: B)'}$$
其中,A和B是或非門的輸入變數,Y是輸出變數。或非門的輸出表達式讀作“Y等於A加B的整體取反”。
或非門的真值表
對於不同的輸入組合,我們可以使用其真值表來分析或非門的操作,真值表如下所示。
| 輸入 | 輸出 | |
|---|---|---|
| A | B | Y = (A + B)' |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
現在,讓我們討論如何使用或非門實現非門。
用NOR門實現非門

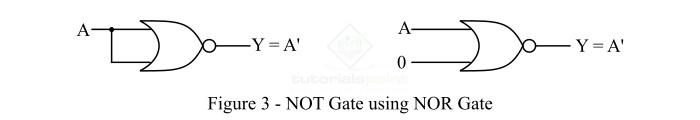

如上所述,或非門是一種通用門,因此,我們可以用它來實現任何其他型別的邏輯閘。圖3顯示瞭如何使用或非門實現非門。
因此,要使用或非門實現非門,我們只需將所有輸入端連線在一起,並將要取反的訊號應用於該公共輸入端。
此外,我們可以透過將或非門的所有輸入端(除一個端外)連線到邏輯0,並將要反相的訊號應用於剩餘的端子來使用或非門作為非門。這種將或非門用作非門的配置稱為受控反相器。
因此,透過這種方式,可以使用或非門來實現非門。
