使用與非門的半減器
在數位電子學中,減法器是一種組合邏輯電路,用於執行兩個二進位制數的減法。但是,二進位制數的減法可以透過取1的補碼或2的補碼來使用加法器電路來執行。但是,我們也可以實現一個專門的電路來執行兩個二進位制數的減法。
在兩個二進位制數的減法中,將被減數的每個位與被減數的對應有效位相減以形成差位。在減法過程中,如果被減數位小於被減數位,則從下一位借位1。根據作為輸入的位的數量,減法器有兩種型別,即半減器和全減器。
半減器接收兩個二進位制數字作為輸入,並輸出一個差位和一個借位(如果有)。
另一方面,全減器接收三個位作為輸入,即兩個是輸入位,一個是從前一級的輸入借位,並輸出一個差位和一個輸出借位作為輸出。
由於減法器是一種組合邏輯電路,即它由邏輯閘組成。我們可以使用不同型別的邏輯閘(如與門、或門、非門、與非門、或非門等)來實現全加法器電路。
在這裡,我們將討論使用與非門實現半減器。但在那之前,讓我們先了解一下半減器的基礎知識。
什麼是半減器?

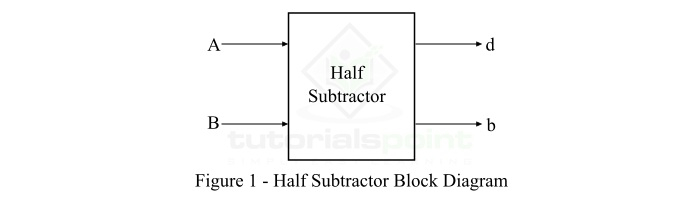

半減器是一種組合電路,它有兩個輸入和兩個輸出,其中一個輸出是差,另一個是借位。半減器產生兩個輸入二進位制位之間的差,並且還產生一個借位輸出(如果有)。在減法 (A-B) 中,A 稱為被減數位,B 稱為減數位。半減器的框圖如圖 1 所示。

這裡,A 和 B 是輸入變數(二進位制數字),d 是輸出差位,b 是借位。我們可以藉助真值表來了解半減器的操作。
半減器的真值表
以下是半減器的真值表 -
輸入 | 輸出 | ||
---|---|---|---|
A | B | D(差) | B(借) |
0 | 0 | 0 | 0 |
0 | 1 | 1 | 1 |
1 | 0 | 1 | 0 |
1 | 1 | 0 | 0 |
使用此真值表,我們可以確定半減器的輸出方程。以下是差位 (d) 和借位 (b) 的方程 -
差位 (D) -
$$\mathrm{Difference, \: d \: = \: A'B \: + \: AB' \: = \: A \oplus B}$$
借位 (B)
$$\mathrm{Borrow, \: b \: = \: A'B}$$
現在,讓我們討論使用與非門實現半減器。
使用與非門的半減器
我們可以僅使用與非門實現半減器的邏輯電路,如圖 2 所示。

從這個邏輯電路圖中,我們可以看到實現半減器需要 9 個與非門。
半減器在與非邏輯中的輸出方程如下 -
差位 (D)
$$\mathrm{Difference, \: d \: = \: \overline{\overline{A \cdot \: \overline{AB}} \: \cdot \: \overline{B \cdot \overline{AB}}} \ = \: A \oplus B}$$
借位 (B)
$$\mathrm{Borrow, \: b \: = \: \overline{\overline{B \cdot \: \overline{AB}}} \: = \: \overline{A} \: B}$$
這樣,我們就可以僅使用與非門實現半減器。
