使用2:1多路複用器實現非門
什麼是多路複用器?
在數位電子學中,多路複用器或MUX是一種組合邏輯電路,它接收多個數據輸入,並允許一次只允許其中一個數據透過輸出線。多路複用器(MUX)也稱為資料選擇器,因為它從多個數據中選擇一個。
多路複用器由2n個數據輸入線、n個選擇線和1個輸出線組成。由於它將2n個輸入線轉換為1個輸出線。因此,它也稱為多對一裝置。
根據輸入線的數量,有多種型別的多路複用器,例如2:1 MUX、4:1 MUX、8:1 MUX等。
由於本章旨在解釋如何使用2:1 MUX實現非門。所以讓我們詳細討論一下2:1 MUX。
2:1多路複用器(MUX)

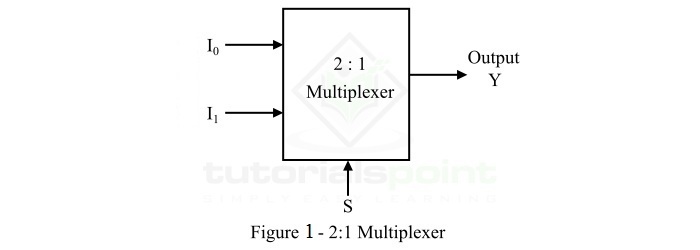

2:1多路複用器的邏輯框圖如圖1所示。
2:1 MUX由2(21)個數據輸入線(用I0和I1表示)、1個選擇線(用S表示)和1個輸出線Y組成。施加到選擇線S上的邏輯電平(0或1)決定了哪個輸入資料將透過多路複用器的輸出線。
2:1多路複用器的真值表
可以使用下表所示的真值表分析2:1 MUX的操作。
| 選擇線 (S) | 輸出 (Y) |
|---|---|
| 0 | I0 |
| 1 | I1 |
從這個真值表中,我們可以得出結論,
- 如果選擇線S連線到邏輯電平0,則連線到I0的資料輸入將透過輸出線Y。
- 如果選擇線S連線到邏輯電平1,則連線到I1的資料輸入將透過輸出線Y。
現在,讓我們討論一下非門。
什麼是非門?
非門是一種基本邏輯閘,用於數位電子電路中。非門有一個輸入和一個輸出。非門的輸出是其輸入的邏輯反轉。因此,它也稱為反相器。

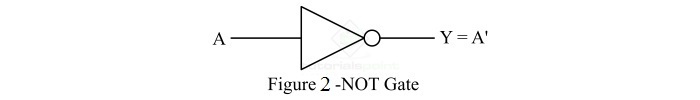

非門的標準邏輯符號為一個指向右邊的三角形,其右端有一個圓圈,如圖2所示。右角的圓圈稱為反相泡。
非門產生一個輸出,該輸出是其輸入的補碼或反轉。例如,如果我們在其輸入端輸入邏輯0,它將在輸出端提供邏輯1。類似地,當我們在輸入端輸入邏輯1時,它會在輸出端產生邏輯0。
非門的真值表
可以使用下表所示的真值表分析非門所有可能輸入的操作。
| 輸入 (A) | 輸出 (Y = A') |
|---|---|
| 0 | 1 |
| 1 | 0 |
從這個真值表中,我們可以推匯出非門的輸出方程,即
$$\mathrm{Y\: = \: \bar{A} \: = \: A'}$$
因此,很明顯,非門產生的輸出與所施加的輸入相反。
現在,我們可以討論如何使用2:1 MUX實現非門,因為我們已經具備了實現此目的所需的2:1多路複用器和非門的足夠知識。
使用2:1 MUX實現非門

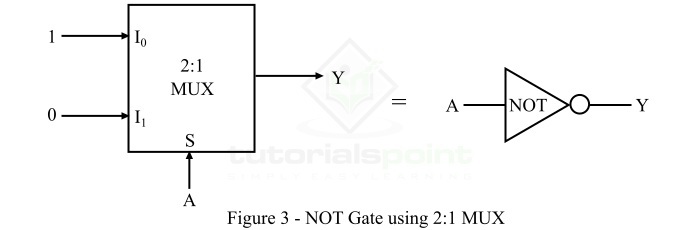

等效於非門的2:1多路複用器的功能框圖如圖3所示。
有兩個可能的輸入,即0和1。我們將1應用於輸入線I0,將0應用於輸入線I1。非門的輸入變數應用於MUX的選擇線S。
2:1 MUX作為非門的操作可以描述如下:
- 當選擇線的輸入為A = 0時,多路複用器將把應用於輸入線I0的1傳輸到輸出線。
- 當選擇線的輸入為A = 1時,多路複用器將把應用於輸入線I1的0傳輸到輸出線。
2:1 MUX工作為非門的真值表
2:1 MUX作為非門的真值表如下所示,
| S = A | 輸出 (Y) |
|---|---|
| 0 | 1 |
| 1 | 0 |
因此,使用2:1 MUX實現非門的輸出表達式為,
$$\mathrm{Y\:=\:\bar{A}\cdot 1 \: + \: A\cdot 0 \: = \: \bar{A}}$$
透過這種方式,我們可以使用2:1多路複用器實現非門操作。
