數位電子技術 - 觸發器
觸發器是一種具有兩個穩定狀態的順序數位電子電路,可用於儲存一個二進位制資料位。觸發器是所有儲存器件的基本構建塊。
觸發器型別
- SR觸發器
- JK觸發器
- D觸發器
- T觸發器

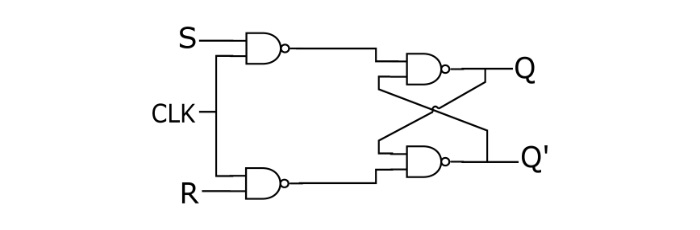

SR觸發器
這是最簡單的觸發器電路。它有一個置位輸入 (S) 和一個復位輸入 (R)。在這個電路中,當 S 被置為有效時,輸出 Q 將為高電平,Q' 將為低電平。如果 R 被置為有效,則輸出 Q 為低電平,Q' 為高電平。一旦輸出建立,電路的結果將保持不變,直到 S 或 R 發生變化或電源關閉。

SR觸發器的真值表
S | R | Q | 狀態 |
---|---|---|---|
0 | 0 | 0 | 無變化 |
0 | 1 | 0 | 復位 |
1 | 0 | 1 | 置位 |
1 | 1 | X |
SR觸發器的特性表
S | R | Q(t) | Q(t+1) |
---|---|---|---|
0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 |
0 | 1 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 0 | 1 |
1 | 0 | 1 | 1 |
1 | 1 | 0 | X |
1 | 1 | 1 | X |
SR觸發器的特性方程
$$\mathrm{Q(t \: + \: 1) \: = \: S \: + \: R' \: Q(t)}$$

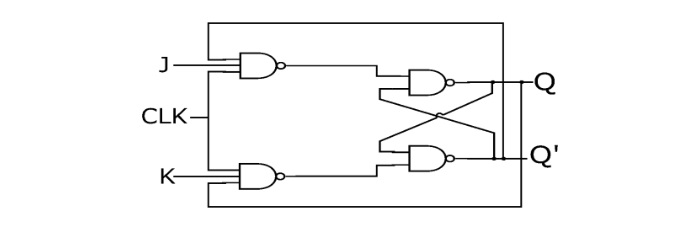

JK觸發器
由於 SR 觸發器中對應於 S=R=1 的無效狀態,因此需要另一種觸發器。JK 觸發器僅在正或負時鐘躍遷時工作。JK 觸發器的操作類似於 SR 觸發器。當輸入 J 和 K 不同時,輸出 Q 在下一個時鐘沿取 J 的值。
當 J 和 K 都為低電平時,輸出不會發生變化。如果 J 和 K 都為高電平,則在時鐘沿,輸出將從一個狀態切換到另一個狀態。

JK觸發器的真值表
J | K | Q | 狀態 |
---|---|---|---|
0 | 0 | 0 | 無變化 |
0 | 1 | 0 | 復位 |
1 | 0 | 1 | 置位 |
1 | 1 | 翻轉 | 翻轉 |
JK觸發器的特性表
J | K | Q(t) | Q(t+1) |
---|---|---|---|
0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 |
0 | 1 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 0 | 1 |
1 | 0 | 1 | 1 |
1 | 1 | 0 | 1 |
1 | 1 | 1 | 0 |
JK觸發器的特性方程
$$\mathrm{Q(t \: + \: 1) \: = \: j \: k \: Q(t)' \: + \: K'Q(t)}$$

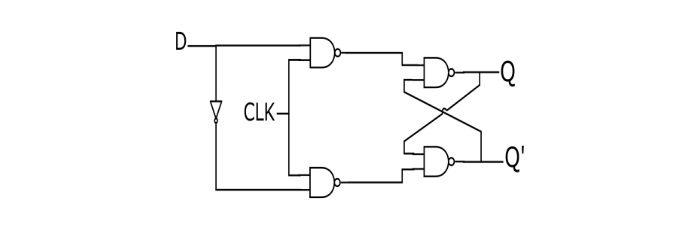

D觸發器
在 D 觸發器中,輸出只能在正或負時鐘躍遷時改變,當輸入在其他時間改變時,輸出將保持不變。D 觸發器通常用於移位暫存器和計數器。D 觸發器的輸出狀態變化取決於時鐘的有效躍遷。輸出 (Q) 與輸入相同,並且僅在時鐘的有效躍遷時發生變化。

D觸發器的真值表
D | Q |
---|---|
0 | 0 |
1 | 1 |
D觸發器的特性方程
$$\mathrm{Q(t \: + \: 1) \: = \: D}$$

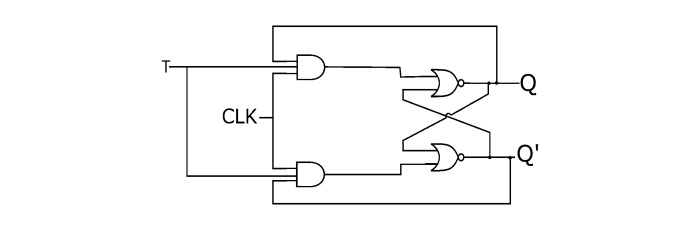

T觸發器
T 觸發器(觸發觸發器)是 JK 觸發器的簡化版本。透過將 J 和 K 輸入連線在一起可以得到 T 觸發器。觸發器有一個輸入端和一個時鐘輸入。這些觸發器被稱為 T 觸發器,因為它們能夠切換輸入狀態。觸發觸發器主要用於計數器。

T觸發器的真值表
T | Q(t) | Q(t+1) |
---|---|---|
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
T觸發器的特性方程
$$\mathrm{Q(t \: + \: 1) \: = \: T'Q(t) \: + \: TQ(t)' \: = \: T \: \oplus \: Q(t)}$$
觸發器的應用
- 計數器
- 移位暫存器
- 儲存暫存器等。
