主從JK觸發器
一個JK觸發器是一種1位儲存單元,具有J和K輸入,一個時鐘輸入和兩個由Q和Q'指定的輸出。JK觸發器是改進版的SR觸發器,它沒有禁止狀態。為了避免禁止狀態或不確定狀態,JK觸發器的輸出反饋到其輸入。
然而,由於這些反饋路徑,電路中出現了一個新的問題,稱為競爭冒險現象。JK觸發器中的競爭冒險現象是一個主要問題,其中觸發器的輸出持續切換,直到施加的時鐘訊號結束。
為了避免JK觸發器中的競爭冒險現象,我們將JK觸發器用於主從模式。因此,JK觸發器被稱為主從觸發器。
因此,讓我們從主從JK觸發器的基本結構開始。
什麼是主從JK觸發器?

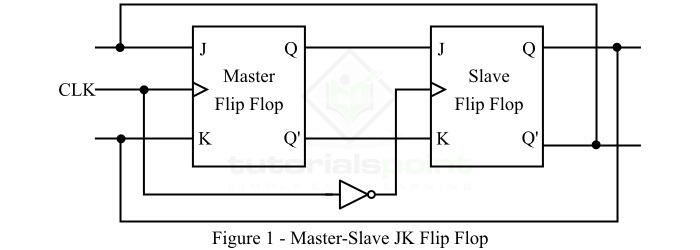

主從JK觸發器是兩個JK觸發器的組合,它們以級聯方式連線,如圖1所示。

在這兩個JK觸發器的組合中,一個充當主觸發器,另一個充當從觸發器。在這個主從觸發器中,主JK觸發器的輸出連線到從JK觸發器的輸入。從觸發器的輸出反饋到主JK觸發器的輸入。
在主從JK觸發器中,還使用了一個非門(反相器),它以反相時鐘訊號被施加到從觸發器的方式連線到時鐘訊號。
因此,當主觸發器的時鐘訊號為0時,從觸發器的時鐘訊號為1;如果主觸發器的時鐘訊號為1,則從觸發器的時鐘訊號為0。
主從JK觸發器的操作
當時鍾脈衝變高時,從觸發器變為非活動狀態,並且J和K輸入可以控制系統狀態。
當時鍾脈衝回到低電平時,資訊從主觸發器轉移到從觸發器,並獲得系統的最終輸出。
從電路可以看出,主觸發器是正電平觸發的,從觸發器是負電平觸發的。因此,主觸發器先於從觸發器響應。現在,讓我們討論主從JK觸發器在J和K輸入的不同組合下的操作。
- 當J = 0且K = 0時,兩個JK觸發器都保持非活動狀態,因此輸出Q保持不變。這稱為主從JK觸發器的保持狀態。
- 當J = 0且K = 1時,主觸發器的輸出Q'為高電平,並進入從觸發器的K輸入。時鐘訊號迫使從觸發器復位。因此,從觸發器具有與主觸發器相同的輸出,即高Q'和低Q。這稱為主從JK觸發器的復位狀態。
- 當J = 1且K = 0時,主觸發器的輸出Q為高電平,並進入從觸發器的J輸入,時鐘訊號的負跳變置位從觸發器。因此,這稱為主從JK觸發器的置位狀態。
- 當J = 1且K = 1時,對於這種輸入組合,主觸發器在時鐘脈衝的正跳變上翻轉,從觸發器在時鐘脈衝的負跳變上翻轉。因此,解決了JK觸發器的競爭冒險問題。
主從JK觸發器的真值表
以下是主從JK觸發器的真值表:
輸入 | 輸出 | 註釋 | |
---|---|---|---|
J | K | Qn+1 | |
0 | 0 | Qn | 無變化 |
0 | 1 | 0 | 復位 |
1 | 0 | 1 | 置位 |
1 | 1 | Qn' | 翻轉 |
這就是關於主從JK觸發器及其操作的全部內容。
