使用4:1多路選擇器實現雙變數函式
閱讀本章節,學習如何使用4:1多路選擇器實現雙變數布林函式。讓我們從簡要介紹雙變數布林函式和多路選擇器開始。
什麼是雙變數布林函式?
雙變數布林函式是一個邏輯表示式,它有兩個輸入變數。其中,每個變數的值可以是二進位制的0或1。雙變數布林函式可以有4種可能的變數組合,即在SOP形式中,$\bar{A}\bar{B},\bar{A} B,A \bar{B},AB,$,最小項分別為m0, m1, m2和m3。在POS形式中,$(A+B),(A+\bar{B}),(\bar{A}+B),(\bar{A}+\bar{B})$,最大項分別為M0, M1, M2, M3。
什麼是多路選擇器?
在數位電子學中,多路選擇器,也稱為MUX或資料選擇器,是一種組合邏輯電路,它接受多個數據輸入,並只允許其中一個在任何時候透過輸出線。多路選擇器具有選擇線來控制哪個資料輸入將透過輸出線。根據資料輸入線的數量,有多種型別的多路選擇器,例如2:1 MUX、4:1 MUX、8:1 MUX、16:1 MUX等等。
4:1多路選擇器簡介

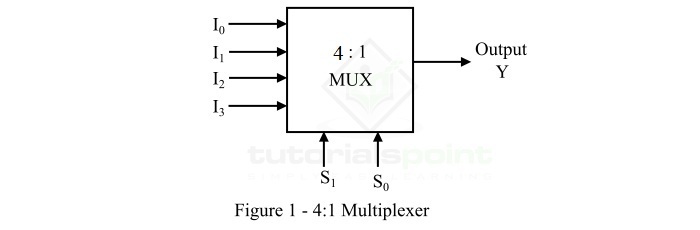

4:1多路選擇器的框圖如圖1所示。
4:1多路選擇器由4個數據輸入線,即I0、I1、I2和I3,以及兩個選擇線,即S0和S1組成。加到S0和S1上的邏輯電平決定哪個輸入資料將透過輸出線。
可以使用下表給出的真值表來理解4:1多路選擇器的操作。
| 選擇線 | 輸出 | |
|---|---|---|
| S1 | S0 | Y |
| 0 | 0 | I0 |
| 0 | 1 | I1 |
| 1 | 0 | I2 |
| 1 | 1 | I3 |
眾所周知,雙變數布林函式有4種可能的輸入變數組合。因此,我們可以使用4:1多路選擇器實現任何雙變數布林函式。
現在,讓我們討論一下使用4:1 MUX實現雙變數布林函式的方法,並附帶一些已解決的例子。
使用4:1多路選擇器實現雙變數函式
使用4:1多路選擇器實現雙變數布林函式包括以下步驟:
- 步驟1 - 繪製給定雙變數布林函式的真值表。
- 步驟2 - 將兩個輸入變數A和B分別應用於選擇線S1和S0。
- 步驟3 - 將邏輯1連線到真值表中函式為1的那些資料輸入線。
- 步驟4 - 將邏輯0連線到所有其餘的資料輸入線。
現在,讓我們透過一個例子來了解如何使用4:1多路選擇器實現雙變數布林函式。
例1
使用4:1多路選擇器實現以下雙變數邏輯函式。
$$\mathrm{F(A \: + \: B) \: = \: \sum m(0, 1, 3)}$$
解答
給定邏輯函式的4:1多路選擇器的真值表如下:
| 選擇線 | 輸出 | |
|---|---|---|
| S1 = A | S0 = B | Y |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |

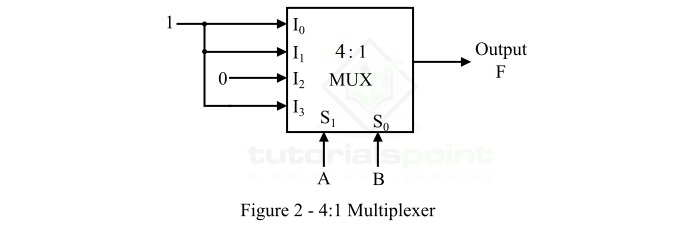

使用此真值表,我們可以繪製邏輯框圖來實現使用4:1 MUX的函式F,如圖2所示。
解釋
在這裡,輸入A和B分別應用於選擇線S1和S0。從真值表可以看出,當AB = 00、01、11時,函式F = 1。因此,我們將邏輯1連線到資料輸入線I0、I1和I3,並將邏輯0連線到資料輸入線I2。
例2
使用4:1 MUX實現以下雙變數邏輯函式。
$$\mathrm{F(A,B) \: = \: \sum m(1, 3)}$$
解答
給定邏輯函式的4:1多路選擇器的真值表如下:
| 選擇線 | 輸出 | |
|---|---|---|
| S1 = A | S0 = B | Y |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |

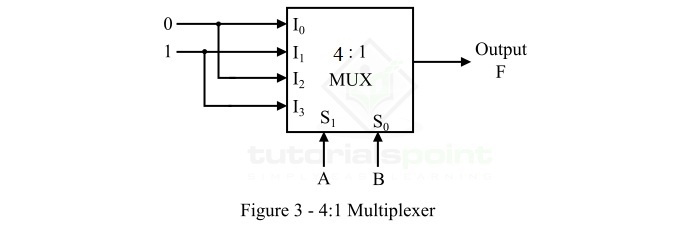

使用此真值表,我們可以繪製邏輯框圖來實現使用4:1 MUX的函式F,如圖3所示。
解釋
在這裡,輸入A和B分別應用於選擇線S1和S0。從真值表可以看出,給定的布林函式F = 1,當AB = 01、11時。因此,我們將邏輯1連線到資料輸入線I1和I3,並將邏輯0連線到其餘的資料輸入線,即I0和I2。
結論
透過這種方式,我們可以使用4:1多路選擇器實現給定的雙變數邏輯函式。嘗試解決以下關於使用4:1多路選擇器實現雙變數布林函式的教程問題,以便更深入地理解這個概念。
解題
問題1 - 使用4:1多路選擇器實現以下雙變數布林函式。
$$\mathrm{F(x,y) \: = \: \sum m(0, 1)}$$
問題2 - 使用4:1多路選擇器實現以下雙變數布林函式。
$$\mathrm{F(A,B) \: = \: \sum m(1,2,3)}$$
問題3 - 使用4:1 MUX實現以下布林函式。
$$\mathrm{F(A,B) \: = \: \sum m(0)}$$
