數位電子學 - 組合電路
組合電路,也稱為組合邏輯電路,是一種數位電子電路,其輸出僅由當前輸入決定。
組合邏輯電路的輸出不依賴於電路操作的歷史。換句話說,組合電路是一種數字邏輯電路,其輸出僅取決於當前的輸入值,而不依賴於任何反饋或先前的輸入或輸出值。
在本章中,我們將解釋組合電路的基礎知識,以及它的框圖、型別和應用。所以,讓我們從組合電路的基本定義開始。
什麼是組合電路?
組合電路是一種數字邏輯電路,其輸出僅取決於當前的輸入值,而不依賴於過去的輸入和輸出值。因此,組合電路被認為在其電路中不包含儲存先前輸入和輸出的儲存單元。相反,它包含一定數量的輸入線以應用當前輸入值,以及一定數量的輸出線。
組合電路最重要的特徵是它在輸入和輸出之間沒有任何反饋路徑。因此,組合電路可以歸類為開環系統。
組合電路的框圖

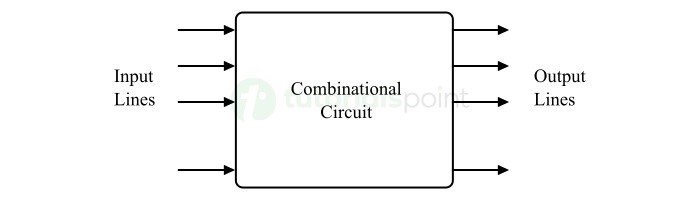

下圖描述了組合邏輯電路的框圖。

在這裡,我們可以看到組合電路的電路圖中只有三個關鍵元素,它們是 -
- 輸入線 - 輸入線用於將輸入值輸入到組合電路中。
- 處理單元 - 它是根據電路型別處理輸入值的主要元素。例如,全加器對三個二進位制位進行加法運算。
- 輸出線 - 輸出線用於獲取電路生成的輸出結果。
組合電路的特性
以下是組合電路的主要特性 -
- 組合電路的輸出在任何時間點都僅取決於該時間點的當前輸入值。
- 組合電路在其電路中不使用任何型別的儲存單元。因此,輸入和輸出值的先前狀態對電路的當前操作沒有任何影響。
- 組合電路的輸出可以使用其邏輯運算和輸入值完全預測。
- 組合電路對任何輸入值的改變都會產生瞬時輸出。
組合電路的型別
在數位電子學中,組合電路是數字系統的重要組成部分。根據執行的功能,組合電路有多種型別。下面解釋了一些常見的組合電路型別及其功能 -
- 二進位制加法器
- 二進位制減法器
- 多路複用器(MUX)
- 多路分解器(DEMUX)
- 編碼器
- 譯碼器
- 比較器
在本章的後續部分,我們將簡要討論每種組合電路及其功能。
二進位制加法器
二進位制加法器是一種組合電路,用於執行二進位制數字或位的加法運算。根據設計和配置,二進位制加法器有兩種型別:半加器和全加器。
半加器
半加器是一種組合邏輯電路,有兩個輸入和兩個輸出。半加器電路設計用於新增兩個單位元二進位制數A和B。它是兩個單位元數加法的基本構建塊。該電路有兩個輸出,分別是和與進位。

全加器
全加器旨在克服半加器的缺點,即只能新增兩個位元。因此,全加器是一個三輸入和兩個輸出的組合電路。其中,輸入是兩個一位數A和B,以及來自先前加法的進位C。輸出是和與進位輸出。

二進位制減法器
二進位制減法器是一種組合邏輯電路,用於從另一個二進位制數中減去一個二進位制數。與二進位制加法器類似,二進位制減法器也有兩種型別:半減器和全減器。
半減器

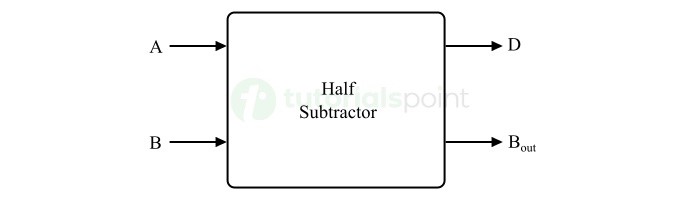

半減器是一個組合電路,有兩個輸入(A和B)和兩個輸出(差和借位)。它產生兩個輸入二進位制位之間的差,併產生一個輸出(借位)以指示是否已借用1。在二進位制減法(A-B)中,A稱為被減數位,B稱為減數位。

全減器

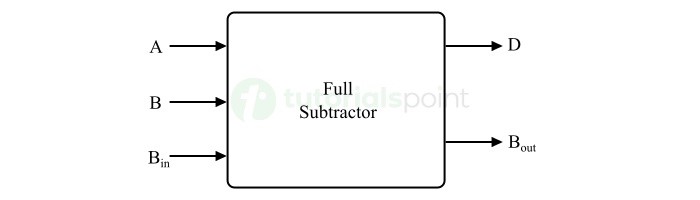

全減器也是一個組合電路,具有三個輸入A、B和Bin,以及兩個輸出D和Bout。
這裡,A是被減數位,B是減數位,Bin是前一級的借位,D是差輸出,Bout是借位輸出。

多路複用器(MUX)

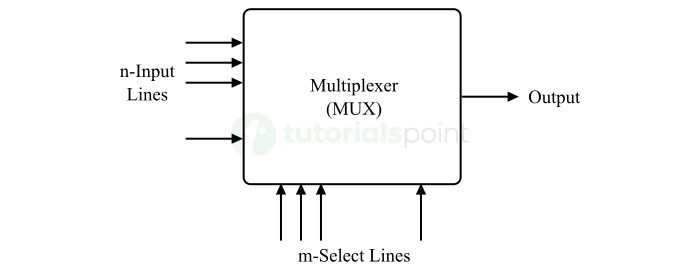

多路複用器是一種特殊的組合邏輯電路。它由n個數據輸入線、一個輸出和m個選擇線組成。對於多路複用器,n = 2m。

多路複用器是一種數位電路,它選擇n個數據輸入中的一個並將它路由到輸出線。n個數據輸入中的一個的選擇是由選擇線完成的。根據施加到選擇線的數字程式碼,選擇“n”個數據輸入中的一個並將其傳輸到輸出線。
在某些多路複用器中,還有一個使能輸入E,它在級聯多個多路複用器時非常有用。
根據輸入線的數量,可以有多種型別多路複用器。一些常見的多路複用器型別包括2:1多路複用器、4:1多路複用器、16:1多路複用器和32:1多路複用器。
多路分解器(DEMUX)
多路分解器執行分配操作,即它接收一個數據輸入並將其分配到多個輸出線上。

多路分解器只有一個輸入線,“n”個輸出線和“m”個選擇線。在任何時間,只有一個輸出線被施加到選擇線的數字程式碼選擇,並且資料輸入被傳輸到選定的輸出線。
多路分配器可以根據輸出線的數量分為多種型別。一些常用的多路分配器型別包括:1:2 多路分配器、1:4 多路分配器、1:16 多路分配器和 1:32 多路分配器。
編碼器
編碼器是一種組合邏輯電路,旨在將資訊轉換為二進位制程式碼。編碼器具有n條輸入線和m條輸出線,其中n = 2m。

編碼器根據施加在其上的數字輸入生成一個 m 位二進位制程式碼。換句話說,編碼器接收一個 n 位數字字並將其轉換為另一個 m 位數字字。
編碼器的例子包括 4-2 編碼器、八進位制-二進位制編碼器、十六進位制-二進位制編碼器、優先編碼器等。
譯碼器

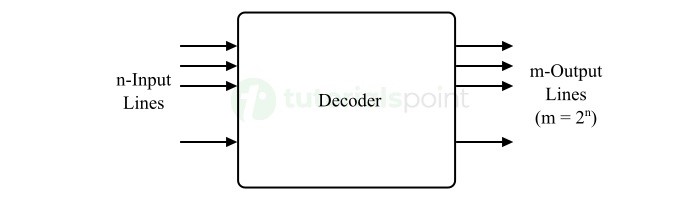

譯碼器是一種組合邏輯電路,它將二進位制程式碼轉換為普通字,例如十進位制數字。譯碼器通常由n條輸入線和m條輸出線組成,其中m = 2n。

譯碼器廣泛應用於顯示驅動器、資料分配系統等。
一些常用的譯碼器型別有 2 到 4 譯碼器、3 到 8 譯碼器、4 到 16 譯碼器、BCD 到七段譯碼器等。
比較器

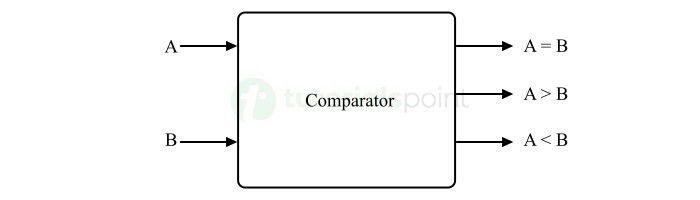

比較器是一種組合邏輯電路,用於比較兩個二進位制數。比較器主要用於算術和控制電路中執行比較或邏輯運算。

顧名思義,比較器比較輸入值並檢查它們是否相等,或者一個輸入是否大於/小於另一個輸入。
組合邏輯電路的侷限性
組合邏輯電路具有多個優點,例如執行速度快、電路簡單、操作可預測等。但是,它們也有一些侷限性,其中一些列在下面 -
- 組合邏輯電路沒有任何儲存單元。它們無法儲存電路操作的歷史記錄。
- 組合邏輯電路不能用於實現某些高度複雜的邏輯功能。
- 組合邏輯電路沒有任何反饋機制。這使得組合邏輯電路的功能有限。
- 在大型規模下,組合邏輯電路存在一些設計複雜性,可能導致效能下降和資源利用效率低下。
組合邏輯電路的應用
組合邏輯電路是各種數字裝置和系統中的基本構建塊。它們廣泛應用於多種數字裝置中,其中使用了組合邏輯電路 -
- 微處理器和微控制器
- 數字計算機
- 計算器
- 數字通訊系統
- 鍵盤
- 智慧手機和數字手錶等
結論
組合邏輯電路是各種數字裝置和系統中的關鍵元件。它可以定義為一個互連的數字元件系統,其輸出僅取決於輸入的當前狀態,而不依賴於過去的輸入和輸出值。
在本章中,我們解釋了組合邏輯電路的特性、侷限性和應用。
