二進位制加減器

---

---

二進位制加減器是一種數位電路，用於執行兩種基本的算術運算，即二進位制加法和二進位制減法。它是計算機、計算器等各種數字系統中的重要組成部分。

使用二進位制加減器最顯著的優點是它在一個電路中組合了加法和減法運算，從而使電路尺寸更小，成本更低。

閱讀本章，瞭解二進位制加減器的電路和工作原理。

什麼是二進位制加減器？

在數位電子學中，有一種用於執行加法和減法運算的數位電路，稱為二進位制加減器。

二進位制加減器是一種專門設計的數字運算電路，它在一個電路中組合了二進位制數加法和減法功能。

二進位制加減器電路透過遵循以下規則對兩個二進位制數執行二進位制加法和減法運算。

二進位制加法規則

執行二進位制加法時，應遵循以下規則：

二進位制減法規則

下表顯示了執行二進位制減法時應遵循的規則：

這就是關於二進位制加減器的基本介紹以及二進位制加法和減法規則的全部內容。現在讓我們瞭解一下二進位制加減器的電路構造。

二進位制加減器電路

二進位制加減器的邏輯電路由幾個全加器電路連線在一起組成。它還包括一個由異或門組成的控制電路，並執行模式選擇功能，即控制電路用於在加法和減法之間切換電路操作。

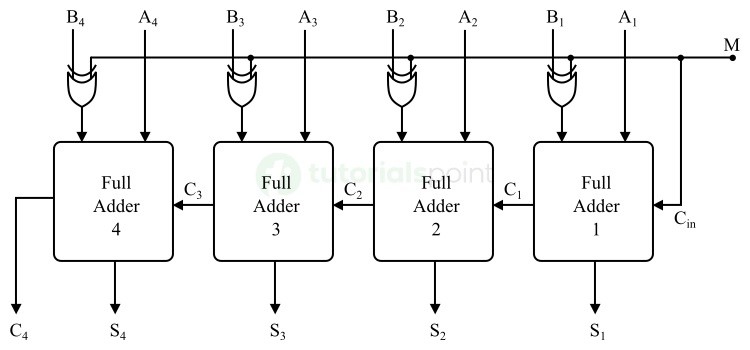

可以執行兩個4位二進位制數（例如A和B）的加法或減法的二進位制加減器電路圖如下所示：

二進位制加減器的組成部分

二進位制加減器的電路由以下主要元件組成：

全加器

全加器是一種二進位制算術電路，用於一次執行三個二進位制位的加法。它產生兩個輸出，即和和進位。在二進位制加減器電路中，全加器電路也可以使用補碼機制執行減法運算。

控制電路

它是一個用於模式選擇（加法模式或減法模式）的邏輯電路。二進位制加減器的控制電路是使用異或門設計的。

二進位制加減器的運作

現在讓我們瞭解一下上圖所示的二進位制加減器電路的操作。

上圖所示的電路是一個4位二進位制加減器。因此，它可以執行兩個4位二進位制數（例如A和B）的加法或減法。

在這個電路中，輸入M稱為模式輸入。它控制電路的操作，如下所述：

• 當M = 0時，電路作為二進位制加法器工作。在這種模式下，我們得到$\mathrm{B_{X} \: \oplus \: 0 \: = \: B_{X}}$。因此，每個全加器接收輸入A_x和B_x並執行它們的加法，即A_x + B_x。
• 當M = 1時，電路作為二進位制減法器工作。在這種情況下，我們得到$\mathrm{B_{X} \: \oplus \: 1 \: = \: B_{X}}$’並且輸入進位C_in = 1。在這種模式下，全加器以補碼形式接收B_x輸入，並透過輸入進位C_in新增1。因此，電路的最終輸出是A_x + B_x的2的補碼，也就是A_x和B_x的差。

這就是二進位制加減器電路如何執行二進位制加法和二進位制減法運算。

我們可以總結二進位制加減器的工作原理如下：

• 首先，選擇電路的操作模式（加法或減法）。要執行二進位制加法，設定M = 0；要執行二進位制減法，設定M = 1。
• 提供要相加或相減的兩個二進位制數輸入。
• 根據所選模式，電路將執行輸入數的加法或減法，併產生結果（和或差）。

二進位制加減器的優點

在數位電路設計領域，儘可能使電路緊湊非常重要。由於二進位制加減器電路在一個電路中結合了二進位制加法和減法運算，因此它具有以下主要優點：

• 降低電路複雜度
• 緊湊且更簡單的系統設計
• 通用性
• 能夠執行快速有效的算術運算
• 減少對硬體元件的需求
• 與各種數字系統和裝置相容
• 低功耗等。

二進位制加減器的侷限性

二進位制加減器具有上述幾個優點，但它也有一些缺點和侷限性。

以下是二進位制加減器的主要限制：

• 二進位制加減器需要更先進的電路元件和演算法才能在加法和減法運算中實現高精度。
• 二進位制加減器的功能僅限於加法和減法運算。它需要額外的電路和演算法來實現其他數學運算，例如乘法和除法。
• 當二進位制加減器被設計用來執行大量位數和浮點數的加法和減法時，其電路複雜度會顯著增加。
• 當要加或減的數字位數增加時，由於傳播延遲，電路速度會變慢。
• 二進位制加減器的動態範圍有限，因此在分別處理非常大或非常小的數字時，可能會發生溢位或下溢情況。
• 由於二進位制加減器使用二進位制補碼算術進行二進位制減法。為了實現此操作，我們需要額外的邏輯電路，這會增加電路的整體複雜性。

在設計二進位制加減器時，我們必須注意所有這些限制，以確保電路具有更高的效率和更好的效能。

二進位制加減器的應用

在數位電子學中，二進位制加減器廣泛應用於各種數字系統和電子裝置。以下是一些使用二進位制加減器作為關鍵元件的常見裝置：

• 算術邏輯單元 (ALU) - 用於執行算術和邏輯運算。
• 微處理器和微控制器 - 用於執行數學計算。
• 通訊系統 - 用於處理數字訊號和對二進位制資料進行濾波操作。
• 計算器 - 用於執行加法和減法運算。
• 控制系統 - 用於執行即時訊號處理併產生反饋和其他控制訊號。

結論

本章解釋了二進位制加減器的基本原理和工作方式。二進位制加減器是一種數位電子電路，可以執行二進位制數的加法和減法運算。它將兩種算術運算（加法和減法）組合到單個電路中，從而降低了數字系統的電路複雜性和尺寸。

二進位制加減器廣泛應用於各種數字系統和裝置，例如微處理器、微控制器、計算器等等。
