數位電子技術中的算術邏輯單元

---

---

算術邏輯單元 (ALU)是計算機等計算系統中的基本元件。它基本上是計算系統中中央處理器 (CPU) 內的實際資料處理單元。它執行所有算術和邏輯運算，構成了現代計算機技術的基石。

在本章中，我們將解釋算術邏輯單元的工作原理，以及它的主要元件、功能以及ALU在數字系統設計領域的重要性。

什麼是算術邏輯單元？

算術邏輯單元，簡稱ALU，被認為是每個中央處理器 (CPU) 的引擎或核心。ALU基本上是一個組合邏輯電路，可以對數字資料（二進位制格式的資料）執行算術和邏輯運算。它還可以執行給定於計算系統（如數字計算機）的指令。

在複雜的數字計算系統架構中，算術邏輯單元或ALU扮演著重要的角色，因為它執行並處理所有指令，執行計算，操作二進位制資料，並執行各種決策操作。

算術邏輯單元的發展始於對高效、高速和精確資料處理和計算的需求。隨著電子技術的進步，ALU已經成為一種高度複雜的數字資料處理裝置，可以處理大量複雜的指令和計算任務。

今天的ALU在計算運算中提供了高精度、高精確度和顯著快速的處理速度。

算術邏輯單元的特點

以下是算術邏輯單元的一些關鍵特性：

• ALU可以執行所有算術和邏輯運算，例如加法、減法、乘法、除法、邏輯比較等。
• 它還可以對二進位制數執行逐位和數學運算。
• 它包含兩個部分，即AU（算術單元）和LU（邏輯單元），分別執行算術運算和邏輯運算。
• 它是中央處理器 (CPU) 內的計算核心。
• ALU是每個CPU中實際資料處理發生的部分。
• ALU負責根據要對輸入資料執行的操作來解釋程式碼指令。
• 資料處理完成後，ALU將結果傳送到記憶體單元或輸出單元。

算術邏輯單元的主要元件

算術邏輯單元由各種功能部件組成，這些部件負責執行特定的操作，例如加法、減法、乘法、除法、比較等等。下面解釋算術邏輯單元的一些關鍵元件：

算術單元

算術邏輯單元的算術單元 (AU) 部分使用以下主要元件：

加法器

加法器或二進位制加法器是算術邏輯單元的重要組成部分之一。它執行兩個或多個二進位制數的加法。為了完成此操作，它執行一系列邏輯和算術運算。算術邏輯單元中使用的一些常用型別的加法器包括半加器、全加器、並行加法器和行波進位加法器。每種型別的加法器都經過設計和最佳化以執行特定的計算操作。

減法器

減法器是另一種數字組合電路，設計用於執行二進位制數的減法。在大多數算術邏輯單元中，減法器使用二進位制補碼算術來對二進位制數執行減法。

乘法器和除法器

在更復雜和高階的算術邏輯單元中，還實現了專用乘法器和除法器電路來對二進位制數執行乘法和除法。這些電路使用迭代或並行處理等高階處理技術來完成這些操作。

邏輯單元

ALU的邏輯單元 (LU) 包含負責執行布林運算或比較運算的元件。以下是ALU邏輯單元的一些主要元件：

邏輯閘

與門、或門、非門、與非門、或非門、異或門和異或非門是邏輯單元的關鍵元件。這些是標準邏輯電路，可以根據一些預定義的邏輯指令操作輸入資料並生成所需的輸出。

每個邏輯閘都可以執行特定的邏輯運算。但是，可以以特定方式將不同型別的邏輯閘連線在一起以執行復雜的邏輯運算。

邏輯閘型別

此處簡要概述每種型別的邏輯閘：

• 與門 - 它對輸入二進位制資料執行布林乘法。只有當所有輸入都為邏輯1或真時，其輸出才為邏輯1或真。
• 或門 - 或門對輸入二進位制資料執行布林加法。如果任何輸入為邏輯1或真，它將生成邏輯1或真輸出。
• 非門 - 非門執行反轉操作。當其輸入為邏輯0或假時，它給出邏輯1或真輸出，反之亦然。
• 與非門 - 與非門執行非與運算，當兩個輸入或任何輸入為邏輯0或假時，它產生邏輯1或真輸出。
• 或非門 - 或非門執行非或運算，當所有輸入都為邏輯0或假時，它生成邏輯1或真輸出。
• 異或門 - 異或門執行異或運算，當其兩個輸入不同時產生邏輯1或真輸出。因此，它用作不等式檢測器。
• 異或非門 - 異或非門執行異或非運算，當其兩個輸入相同時給出邏輯1或真輸出。因此，它用作相等性檢測器。

這就是關於算術邏輯單元的結構和元件的所有內容。現在讓我們瞭解ALU可以執行哪些功能。

算術邏輯單元的功能

算術邏輯單元可以在數字計算系統中執行廣泛的功能和操作。下面解釋了算術邏輯單元執行的一些重要功能：

算術運算

算術運算是算術邏輯單元執行的主要功能之一。此類運算包括二進位制數的加法、減法、乘法和除法。所有這些運算構成了算術邏輯單元可以執行的數學計算的基礎。

邏輯運算

算術邏輯單元還可以執行各種邏輯運算，例如與運算、或運算、非運算等。這些邏輯運算構成了決策和資料處理過程的基礎。

比較運算

算術邏輯單元 (ALU) 也能執行各種比較運算，例如等於、不等於、小於、大於等。這些比較運算在決策過程中至關重要。

移位運算

算術邏輯單元還可以對二進位制數執行移位運算，例如左移和右移。這些運算在乘法和除法運算中很重要。移位運算可以在位級別操作二進位制資料，從而最佳化算術計算。

算術邏輯單元的工作原理

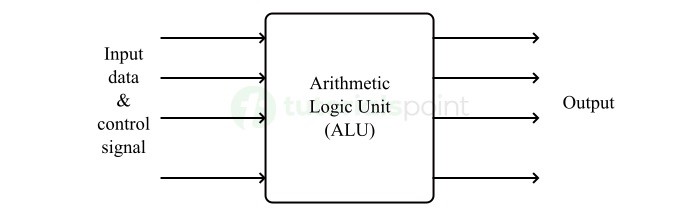

算術邏輯單元的工作原理取決於輸入資料和控制訊號的組合。換句話說，算術邏輯單元接收輸入資料和控制訊號，然後解釋這些資料和訊號以執行特定操作。

讓我們透過將其分解為子元件來詳細瞭解算術邏輯單元的工作原理。

接收輸入資料和控制訊號

算術邏輯單元從使用者處接收輸入資料以及一組指定要執行的操作的控制訊號。資料透過輸入資料路徑接收，而控制訊號則來自控制單元。

操作執行

算術邏輯單元一旦接收了輸入資料和控制訊號，它就會在算術單元、邏輯單元、比較單元或移位單元中選擇合適的函式元件來執行特定操作。操作完成後，ALU 將結果傳送到記憶體單元進行儲存或輸出單元。

算術邏輯單元的重要性

在數位電子和計算技術領域，算術邏輯單元因以下原因而發揮著重要作用：

• 它可以以非常高的準確性、精度和效率執行算術、邏輯和比較運算。
• 它還可以執行復雜的資料處理和決策操作。
• ALU 可以以非常高的速度執行復雜的處理任務，從而提高效能和效率。
• ALU 具有多功能性，因為它可以執行各種計算任務。

結論

這就是關於算術邏輯單元 (ALU) 的全部內容，它是一個數字電子和現代計算系統中重要的組合邏輯電路。它是中央處理器 (CPU) 的核心，執行所有型別的操作，包括算術、邏輯和比較操作。在數字計算系統中，算術邏輯單元充當根據指令處理輸入資料的主要功能單元。在本節中，我們學習了與算術邏輯單元相關的所有重要概念。
