多路複用器和多路分解器的區別

**多路複用器**和**多路分解器**都是廣泛應用於許多大型數字系統中的組合數位電路型別。多路複用器和多路分解器之間的主要區別在於它們分別能夠接收多個輸入訊號和單個輸入訊號的能力。

我們將解釋多路複用器和多路分解器之間的一些其他顯著差異，但在那之前，請先了解本文中給出的多路複用器和多路分解器的基本描述。

什麼是多路複用器？

能夠接收多個輸入並生成單個輸出的數字邏輯電路稱為**多路複用器**或**MUX**。因此，多路複用器是一種**資料選擇器**，它接收許多輸入並提供選定的輸出。在多路複用器中，有2ⁿ個輸入線和1個輸出線，其中n是選擇線的數量。

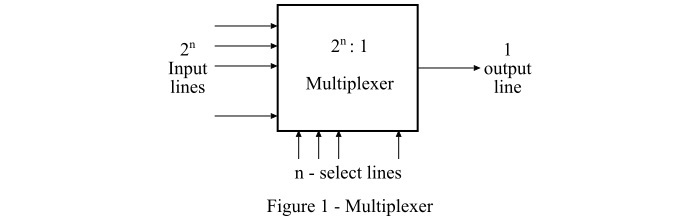

因此，多路複用器是一種組合電路，旨在透過使用控制訊號將許多輸入線中的一個切換到單個輸出線。出於這個原因，多路複用器也被稱為**多對一電路**。多路複用器的框圖如圖1所示。

多路複用器充當一個由控制訊號數字控制的多位置開關。在多路複用器的情況下，選擇線決定了在許多輸入訊號中，哪個輸入訊號將被切換到輸出線。

什麼是多路分解器？

接收一個輸入訊號並生成多個輸出訊號的數字組合電路稱為**多路分解器**或**DEMUX**。因為它將單個輸入訊號分配到許多輸出線上，因此它也被稱為一種**資料分配器**。

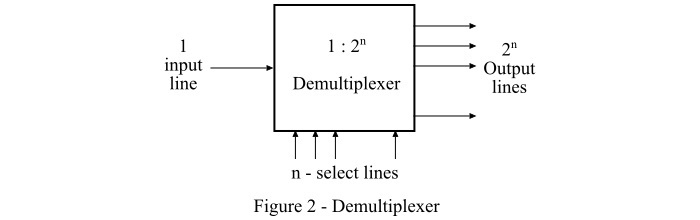

在多路分解器中，只有一個輸入線和2ⁿ個輸出線。其中，n表示選擇線的數量。因此，可以注意到，多路分解器反轉了多路複用器的操作。多路分解器的框圖如圖2所示。

多路分解器用於需要將單個源連線到多個目的地的應用，例如在算術和邏輯單元中，在通訊系統中用於資料傳輸，在波長路由器中等等。

多路複用器和多路分解器的區別

多路複用器和多路分解器都是組合數位電路型別，用於多個大型數字系統。但是，多路複用器和多路分解器之間存在許多差異，在下表中突出顯示了這些差異 -

區別	多路複用器	多路分解器
定義	多路複用器是一種組合數位電路，它接收多個數據輸入並僅提供單個輸出。	多路分解器是一種組合數位電路，它接收單個輸入並提供多個輸出。
縮寫名稱	用於表示多路複用器的縮寫是MUX。	用於表示多路分解器的縮寫是DEMUX。
輸入和輸出線	多路複用器有2ⁿ個輸入線和1個輸出線。其中，n是選擇線的數量。	多路分解器有1個輸入線和2ⁿ個輸出線。其中，n是選擇線的數量。
也稱為	多路複用器也稱為“資料選擇器”。	多路分解器也稱為“資料分配器”。
工作原理	多路複用器的工作原理是“多對一”。	多路分解器的工作原理是“一對多”。
充當	多路複用器充當數字多位置開關。	多路分解器充當數位電路。
轉換技術	多路複用器執行並行到序列轉換。	多路分解器執行序列到並行轉換。
控制訊號的功能	在多路複用器的情況下，控制訊號的功能是選擇必須在輸出端傳輸的特定輸入。	在多路分解器中，控制訊號的功能是將單個輸入訊號傳遞到多個輸出線上。
示例	一些常見的多路複用器的示例是 - 8:1多路複用器 16:1多路複用器 32:1多路複用器	一些常見的多路分解器是 - 1:2多路分解器 1:4多路分解器 1:8多路分解器 1:16多路分解器
實際意義	在實踐中，多路複用器透過啟用使用單根線路進行資料傳輸來提高通訊系統的效率。	在實踐中，多路分解器獲取多路複用器的輸出並在接收端將其轉換為原始形式。
在時分多路複用中的用法	多路複用器在時分多路複用 (TDM) 的發射端使用。	多路分解器在時分多路複用的接收端使用。
應用	多路複用器通常用於通訊系統、電話網路、計算機儲存器等。	多路分解器用於通訊系統、並行資料的重建、ALU等。

結論

由於其雙向特性，通訊系統中都需要**多路複用器**和**多路分解器**。這兩個裝置執行彼此完全相反的操作。多路複用器和多路分解器之間的主要區別在於它們的輸入和輸出線，即多路複用器有多個輸入線和一個輸出線，而多路分解器有一個輸入線和多個輸出線。
