數位電子技術 - 布林函式
在數位電子技術中,布林函式是一個基本概念,它定義了輸入二進位制變數和二進位制結果之間的邏輯和數學關係。這些函式根據布林代數和二進位制數制的規則定義。
本章將解釋布林函式的基礎知識、屬性、優勢和應用。因此,讓我們從布林函式的基本介紹開始。
什麼是布林函式?
布林函式是由二進位制變數和邏輯運算子組成的數學表示式。它定義了二進位制變數和二進位制輸出之間的邏輯關係。
布林函式是使用布林代數和二進位制數制的規則定義的。這些函式構成了數位電路和系統設計和開發的基礎。
布林函式的組成部分
布林函式包含以下兩個主要組成部分:
- 二進位制變數
- 邏輯運算子
二進位制變數
二進位制變數是一個可以取兩個可能值(即0和1)的符號。如果二進位制變數的值為0,則表示低電平或假狀態。而如果二進位制變數的值為1,則表示高電平或真狀態。
邏輯運算子
邏輯運算子是一個表示邏輯運算或過程的符號。在布林代數中,有三個基本的邏輯運算子:
與運算子
用點(.)表示。只有當所有輸入變數的值都為真(高電平或邏輯1)時,與運算的輸出才為真(高電平或邏輯1)。它是一個二元運算子,因為它至少需要兩個輸入變數。
或運算子
用加號(+)表示。它也是一個二元運算子,因為它至少需要兩個輸入變數。如果任何一個輸入為真(高電平或邏輯1),則或運算的輸出為真(高電平或邏輯1)。
非運算子
非運算子用波浪號(~)表示。它是一個一元運算子,只需要一個輸入變數。非運算子反轉或補充分配輸入變數的值。因此,如果輸入變數的值為1,則輸出為0,反之亦然。
布林函式的表示方法
布林函式可以用幾種不同的形式表示。以下是布林函式的一些常用表示方法:
數學形式
在這種形式中,布林表示式表示為由二進位制變數和邏輯運算子的符號形式組成的數學表示式。例如:
Y(A,B,C) = AB + ABC + BC
這種形式也稱為代數形式。
真值表
在這種形式中,布林函式以表格形式表示。該表表示所有可能的二進位制變數組合及其對應的布林函式的二進位制輸出。
例如,Y = A + B是一個布林函式,其真值表表示如下所示。
A | B | Y |
---|---|---|
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 1 |
邏輯電路圖
它是布林函式的圖形表示。邏輯電路圖透過邏輯閘的互連來表示布林函式。其中,每個邏輯閘都使用其符號表示。

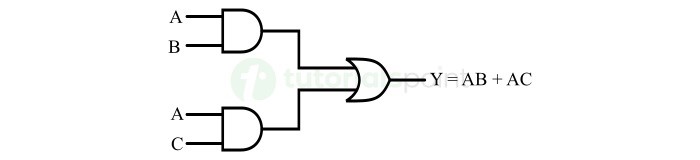

布林函式Y = AB + AC的邏輯電路圖如下所示。

布林函式在數位電子技術中的重要性
在數位電子技術中,布林函式是用於表達不同變數和輸出值之間邏輯關係的關鍵概念。眾所周知,數字系統使用二進位制資訊工作,其中二進位制資訊使用二進位制變量表示。
布林函式提供了一種有效且邏輯的方式來表達這些二進位制變數之間的關係,以便系統能夠理解和操作二進位制資訊。
布林函式也為設計邏輯閘和其他數位電路提供了基礎。基本上,它們提供了一種系統化和數學化的方法來設計和分析數字系統。
我們還可以使用布林函式來理解和驗證數位電路在不同可能輸入下的行為。因此,布林函式也被用作數字系統的除錯和最佳化工具。
總的來說,布林函式是數位電子技術領域中使用的標準化工具,用於執行各種任務,例如數位電路和系統的實現、分析、最佳化和操作驗證。
布林函式的特性
布林函式具有幾個重要的特性,使其成為設計、實現和分析數位電路的關鍵工具。布林函式的一些關鍵特性如下所示:
- 布林函式提供了一種簡單明瞭的方法來表達數字系統輸入變數和輸出之間的邏輯關係。
- 布林函式可以用作工具來理解數位電路在不同輸入組合下的行為。
- 布林函式由二進位制變數組成。因此,它們可以直接使用邏輯閘來實現。
- 布林函式還有助於確定數字系統的輸出,而無需實際實現。
- 布林函式還在降低系統複雜性和成本最小化方面發揮著至關重要的作用。
- 布林函式允許檢測和糾正數字系統設計中的錯誤,以提高精度和可靠性。
所有這些都是布林函式的重要特性。除了這些優點之外,布林函式也有一些侷限性,這些侷限性將在下一節中列出。
布林函式的侷限性
以下是布林函式的一些關鍵侷限性:
- 布林函式依賴於二進位制數系統。因此,它們不適合表示數位電子領域之外的許多問題。
- 布林函式對輸入值的微小變化非常敏感。這種高靈敏度有時會產生不可預測的結果。
- 布林函式不能直接表達自然算術運算。
- 布林函式對於某些應用(例如統計建模)並不方便。
布林函式的應用
布林函式在數位電子和計算機科學領域具有廣泛的應用。
布林函式的一些關鍵應用如下所述:
- 布林函式用於設計、分析和實現數位電路。
- 計算機系統和微處理器的設計和執行是透過布林函式定義的。
- 布林函式還用於表達邏輯閘、觸發器、計數器、譯碼器以及所有其他數字系統的輸出。
- 布林函式還用於設計用於數字訊號處理的電路。
- 布林函式在電氣和電子工程中用於設計、實現和分析控制系統、自動化系統等。
結論
總之,布林函式是一個基本工具,用於指定二進位制變數和數字系統輸出之間的系統、數學和邏輯關係。
布林函式用途廣泛,可用於數字系統的設計、分析、實現、最佳化等各種目的。
