帶時鐘的JK觸發器
在數位電子學中,觸發器是許多電子電路中使用的最基本的儲存單元,用於儲存1位資訊。觸發器基本上是一個具有兩個穩定狀態的雙穩態多諧振盪器。

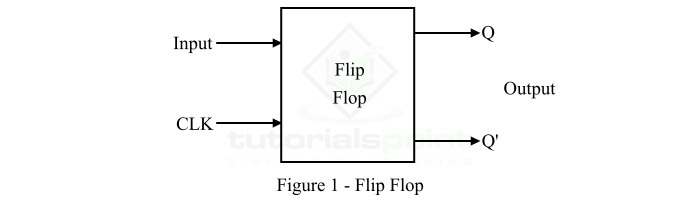

觸發器由組合邏輯閘組成。然而,邏輯閘本身無法儲存資訊,但是當多個邏輯閘以特定方式連線時,它們可以儲存資訊。此外,觸發器是所有時序邏輯電路的最基本構建塊。觸發器的框圖如圖1所示。
觸發器具有一或多個輸入和兩個輸出,通常用Q和Q'表示,以及一個時鐘輸入。時鐘輸入用於觸發觸發器,以便它可以改變其輸出的狀態。
有幾種型別的觸發器,例如SR觸發器、JK觸發器、D觸發器和T觸發器。每種型別的觸發器都具有其獨特的屬性和特性,適用於特定目的。
本文旨在解釋帶時鐘JK觸發器的電路圖、真值表和布林表示式。所以讓我們從帶時鐘JK觸發器的基本介紹開始。
什麼是帶時鐘的JK觸發器?
具有兩個分別由字母J和K指定的輸入的觸發器稱為JK觸發器。在JK觸發器的情況下,符號J和K類似於SR觸發器中的字母S和R。
從技術上講,JK觸發器基本上是對SR觸發器的改進,其中定義了SR觸發器的無效或禁止狀態。

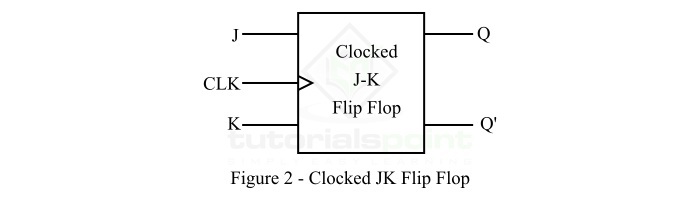

JK觸發器的框圖如圖2所示。

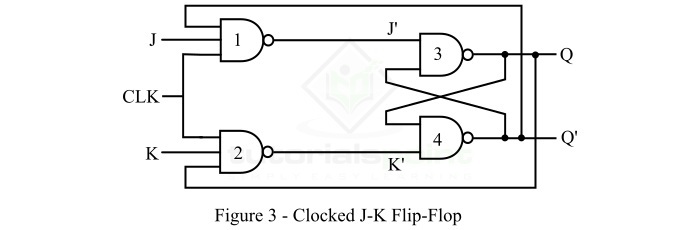

JK觸發器的邏輯電路圖如圖3所示。
因此,JK觸發器有兩個輸入,分別標記為J和K,以及兩個輸出,Q和Q'。它還有一個額外的時鐘訊號輸入端。時鐘訊號用於同步觸發器電路。
JK觸發器以發明積體電路(IC)的發明者傑克·基爾比的名字命名,他於1958年發明了積體電路。
帶時鐘JK觸發器的操作
下面解釋帶時鐘JK觸發器的上述電路的操作:
當沒有時鐘訊號時,電路將保持非活動狀態,並且NAND門3和4的輸出不會隨著J和K輸入的任何變化而變化。
當將時鐘訊號施加到電路時,NAND門3和4的輸出將根據J和K輸入而定。在這種情況下,電路將按照下表所述工作:
| 輸入 | 前一狀態 | 輸出 | (下一狀態) | 註釋 |
|---|---|---|---|---|
| J | K | Qn | Qn+1 | |
| 0 | 0 | 0 | 0 | 無變化 |
| 0 | 0 | 1 | 1 | 無變化 |
| 0 | 1 | 0 | 0 | 復位 |
| 0 | 1 | 1 | 0 | 復位 |
| 1 | 0 | 0 | 1 | 置位 |
| 1 | 0 | 1 | 1 | 置位 |
| 1 | 1 | 0 | 1 | 翻轉 |
| 1 | 1 | 1 | 0 | 翻轉 |

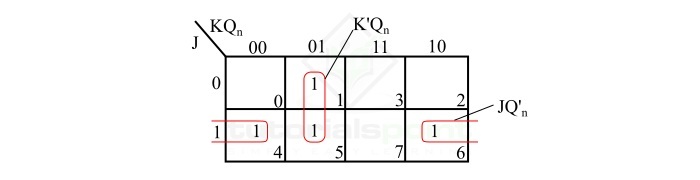

從帶時鐘JK觸發器的真值表中,我們可以匯出觸發器的特性方程如下:
因此,JK觸發器的特性方程為:
$$\mathrm{Q_{n+1}\:=\:JQ_{n}^{'}\:+\:K'Q_{n}}$$
帶時鐘JK觸發器的優點
以下是JK觸發器的主要優點:
- 在JK觸發器中,不會出現禁止狀態。
- 在JK觸發器中,代替禁止狀態的是當前狀態翻轉,即當兩個輸入(J和K)都為1時,當前狀態取反。
這就是數位電子學中帶時鐘JK觸發器的全部內容。
