Matplotlib - 滑塊控制元件
介紹
Matplotlib 滑塊控制元件是一個強大的互動式工具,允許使用者透過沿預定義軸滑動旋鈕來動態控制繪圖中的引數。透過使引數變化的影響即時視覺化,該控制元件提供了一種直觀且引人入勝的方式來探索變化的影響,從而成為建立互動式資料視覺化的寶貴組成部分。
關鍵特性
以下是 Matplotlib 庫中滑塊控制元件的關鍵特性。
互動式引數控制
滑塊控制元件的主要目的是使使用者能夠互動式地控制 Matplotlib 繪圖中的引數。此引數可以表示各種變數,例如時間、閾值、頻率或與視覺化相關的任何其他連續引數。
即時更新
當用戶沿滑塊軸滑動旋鈕時,相關引數會即時更新。這提供了即時的視覺反饋,並允許使用者觀察引數變化如何影響繪圖。
與回撥函式整合
滑塊可以透過允許開發人員定義對滑塊值變化做出響應的自定義操作來與回撥函式關聯。這種靈活性促進了動態和響應式視覺化的建立。
可自定義外觀
Matplotlib 的滑塊控制元件提供了各種自定義選項,例如透過指定值範圍、設定初始值和定義步長來調整滑塊的外觀。這些功能有助於根據特定的視覺化需求定製控制元件。
注意事項
當我們使用 Matplotlib 滑塊控制元件時,我們必須牢記一些要點。讓我們逐一檢視它們。
回撥效率
當我們將複雜或資源密集型的回撥函式與滑塊關聯時,我們必須考慮最佳化回撥函式的效率,以保持流暢的使用者體驗。
範圍和步長
仔細選擇滑塊的範圍和步長,以確保使用者能夠輕鬆導航並找到受控引數的有意義的值。
多個滑塊
在某些情況下,如果需要控制多個引數,則考慮使用多個滑塊或組合介面,以避免混亂和混淆。
實施
要在 Matplotlib 中建立滑塊控制元件,需要從 matplotlib.widgets 模組匯入 Slider 類,並定義回撥函式來處理引數更新。以下是一個簡單的示例,演示了基本滑塊的實現。
在下面的示例中,我們使用了幾個函式,下面給出了它們的解釋。
update_plot - 此函式在每次移動滑塊時都會被呼叫。它根據滑塊的值更新正弦波的 y 值,並重新繪製圖形。
Slider - 透過指定軸、標籤、值範圍(0.1 到 2.0)和初始值(valinit)來建立 Slider 類的例項。
slider.on_changed(update_plot) - 此行將滑塊的 on_changed 事件連線到 update_plot 函式,確保在移動滑塊時動態更新圖形。
示例
import matplotlib.pyplot as plt from matplotlib.widgets import Slider import numpy as np # Function to update the plot based on the slider value def update_plot(val): amplitude = slider.val y = amplitude * np.sin(x) line.set_ydata(y) fig.canvas.draw_idle() # Create a figure and axes fig, ax = plt.subplots() plt.subplots_adjust(bottom=0.25) # Generate initial data x = np.linspace(0, 2 * np.pi, 100) y_initial = np.sin(x) # Plot the initial data line, = ax.plot(x, y_initial) # Create a Slider ax_slider = plt.axes([0.1, 0.1, 0.65, 0.03], facecolor='lightgoldenrodyellow') slider = Slider(ax_slider, 'Amplitude', 0.1, 2.0, valinit=1.0) # Connect the Slider to the update function slider.on_changed(update_plot) plt.show()
輸出

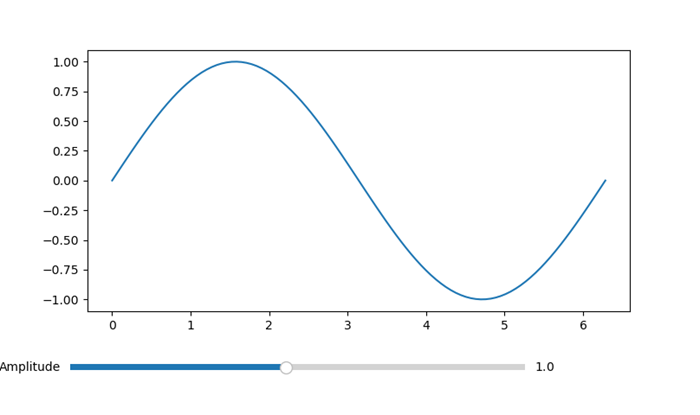

初始圖形

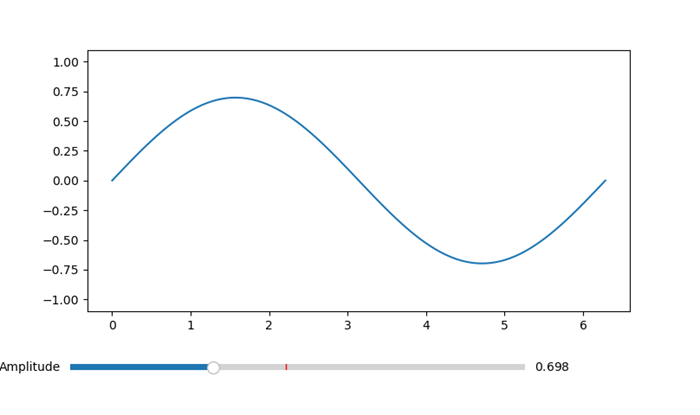

使用滑塊降低振幅後的圖形

多個滑塊示例
這是一個示例,展示瞭如何在 Matplotlib 圖形中使用多個滑塊。在本例中,我們將構建一個包含兩個滑塊的圖形,每個滑塊用於控制一個不同的引數。隨著值的更改,滑塊將即時動態更新圖形。
示例
import matplotlib.pyplot as plt from matplotlib.widgets import Slider import numpy as np # Function to be triggered on slider update def update(val): amplitude = slider_amplitude.val frequency = slider_frequency.val x = np.linspace(0, 10, 1000) y = amplitude * np.sin(2 * np.pi * frequency * x) line.set_ydata(y) fig.canvas.draw_idle() # Create a figure and axes fig, ax = plt.subplots() plt.subplots_adjust(bottom=0.25) # Initial values initial_amplitude = 1.0 initial_frequency = 1.0 # Create sliders ax_amplitude = plt.axes([0.1, 0.1, 0.65, 0.03]) ax_frequency = plt.axes([0.1, 0.05, 0.65, 0.03]) slider_amplitude = Slider(ax_amplitude, 'Amplitude', 0.1, 2.0, valinit=initial_amplitude) slider_frequency = Slider(ax_frequency, 'Frequency', 0.1, 5.0, valinit=initial_frequency) # Connect sliders to the update function slider_amplitude.on_changed(update) slider_frequency.on_changed(update) # Plot initial data x = np.linspace(0, 10, 1000) y = initial_amplitude * np.sin(2 * np.pi * initial_frequency * x) line, = ax.plot(x, y) plt.show()
輸出

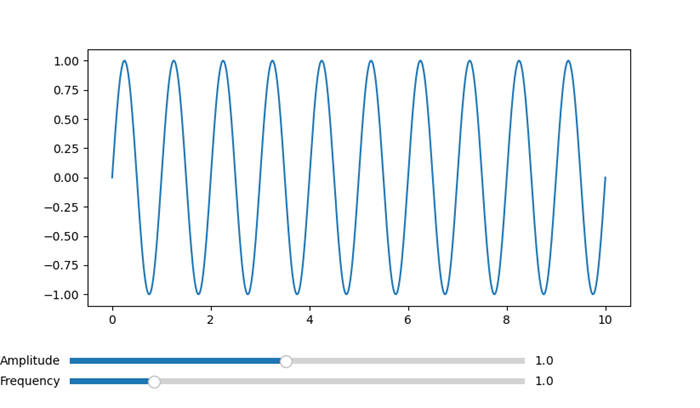

初始圖形

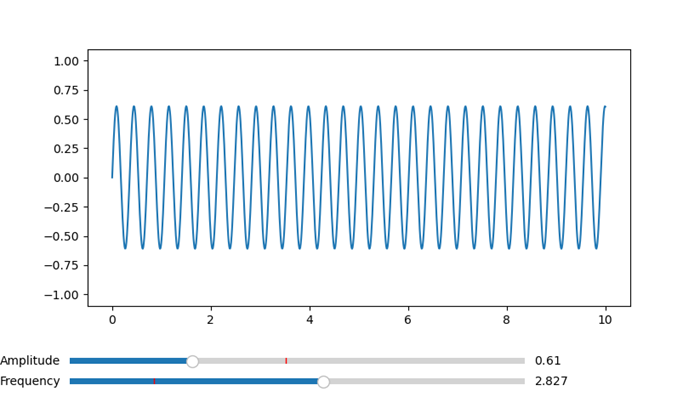

頻率和振幅變化後的圖形

用例
以下是 Matplotlib 庫中滑塊控制元件的用例。
- 引數探索 - 滑塊對於探索科學、工程或資料分析應用中更改引數的影響非常有價值。使用者可以平滑地調整引數以觀察其影響。
- 即時資料操作 - 滑塊通常用於即時資料視覺化,在即時資料視覺化中,使用者需要互動式地控制諸如縮放級別、時間間隔或資料閾值等方面。
- 模型調整 - 在機器學習或模擬場景中,滑塊可用於動態調整模型引數或輸入變數,從而提供一種手動調整模型的方法。
- 互動式儀表板 - 滑塊是互動式儀表板的組成部分,使使用者能夠即時控制和自定義顯示的資料。
自定義
可以根據特定的設計偏好自定義 Matplotlib 滑塊控制元件的外觀和行為。關鍵自定義選項如下所示。
方向:根據視覺化佈局,滑塊可以是水平的或垂直的。
顏色和樣式 - 自定義滑塊旋鈕、滑塊軌道和其他元件的顏色和樣式,以匹配整體設計。
刻度標記和標籤 - 指定滑塊軸上刻度標記和標籤的存在和格式,以提高可讀性。
對數刻度 - 滑塊可以在對數刻度上執行,這對於視覺化具有廣泛數量級範圍的資料很有用。
最後,我們可以說 Matplotlib 的滑塊控制元件是建立互動式和使用者友好型資料視覺化的通用工具。無論用於探索資料、調整模型還是在儀表板中提供動態控制,滑塊都增強了 Matplotlib 圖形的互動性。即時更新、自定義選項和與回撥函式整合的組合使滑塊成為建立引人入勝且資訊豐富的視覺化的強大元件。
