Matplotlib - 箭羽圖

箭羽圖以箭頭顯示速度向量，箭頭分量為 (u,v)，位置為 (x,y)。

quiver(x,y,u,v)

上述命令在 x 和 y 中每個對應元素對指定的座標處繪製向量作為箭頭。

引數

下表列出了箭羽圖的不同引數：

x	1D 或 2D 陣列，序列。箭頭的 x 座標位置
y	1D 或 2D 陣列，序列。箭頭的 y 座標位置
u	1D 或 2D 陣列，序列。箭頭向量的 x 分量
v	1D 或 2D 陣列，序列。箭頭向量的 y 分量
c	1D 或 2D 陣列，序列。箭頭的顏色

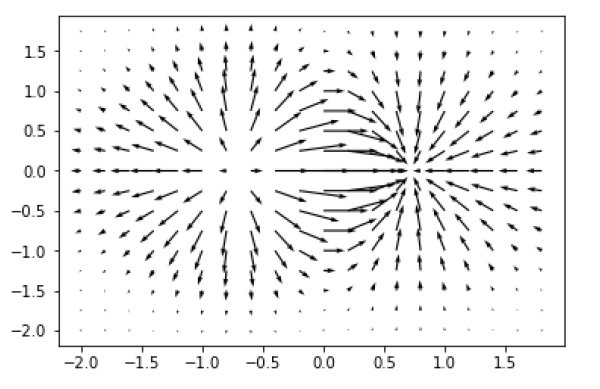

以下程式碼繪製了一個簡單的箭羽圖：

import matplotlib.pyplot as plt
import numpy as np
x,y = np.meshgrid(np.arange(-2, 2, .2), np.arange(-2, 2, .25))
z = x*np.exp(-x**2 - y**2)
v, u = np.gradient(z, .2, .2)
fig, ax = plt.subplots()
q = ax.quiver(x,y,u,v)
plt.show()
