JavaFX - 繪製圓角矩形

在幾何學中，圓角矩形定義為一個 2D 形狀，它包含弧形邊而不是尖銳邊。它是透過在尖銳邊矩形上放置四個不同的圓圈（頂點作為圓心）來獲得的。這個圓角矩形的邊是針對這些圓圈繪製的公切線，如下面的影像所示。

在圓角矩形中，長度和寬度與包含在其內的尖銳邊矩形的尺寸相同。

JavaFX 中的圓角矩形

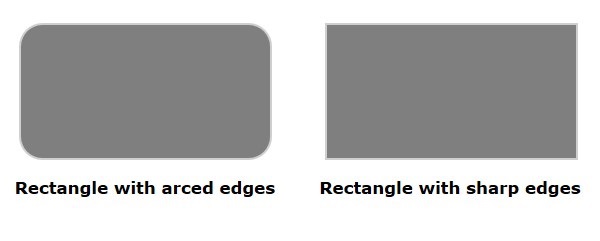

在 JavaFX 中，您可以繪製一個具有尖銳邊或弧形邊的矩形，如下面的圖表所示。

具有弧形邊的那個被稱為圓角矩形，因為它不包含頂點。此圖形主要用於設計和光學中的各種應用，並且具有兩個附加屬性，即：

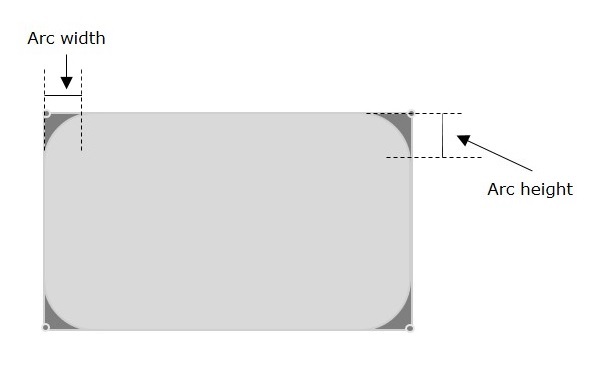

• arcHeight - 圓角矩形角處的弧的垂直直徑。

• arcWidth - 圓角矩形角處的弧的水平直徑。

預設情況下，JavaFX 建立一個具有尖銳邊的矩形，除非您使用各自的 setter 方法 setArcHeight() 和 setArcWidth() 將弧的高度和寬度設定為正值 (0<)。

繪製圓角矩形

為了在 JavaFX 中繪製圓角矩形，您還需要例項化名為 Rectangle 的類，該類位於 javafx.scene.shape 包中。除此之外，您還必須設定圓角矩形的弧屬性，如下所示：

rectangle.setX(150.0f);
rectangle.setY(75.0f);
rectangle.setWidth(300.0f);
rectangle.setHeight(150.0f);

rectangle.setArcWidth(30.0);
rectangle.setArcHeight(20.0);

按照本教程的 繪製矩形 章節中提到的所有其他步驟，啟動帶有圓角矩形的 JavaFX 應用程式。

示例

以下程式使用 JavaFX 生成一個圓角矩形。將此程式碼儲存在名為 RoundedRectangle.java 的檔案中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.shape.Rectangle;

public class RoundedRectangle extends Application {
   @Override
   public void start(Stage stage) {
      //Drawing a Rectangle
      Rectangle rectangle = new Rectangle();

      //Setting the properties of the rectangle
      rectangle.setX(150.0f);
      rectangle.setY(75.0f);
      rectangle.setWidth(300.0f);
      rectangle.setHeight(150.0f);

      //Setting the height and width of the arc
      rectangle.setArcWidth(30.0);
      rectangle.setArcHeight(20.0);

      //Creating a Group object
      Group root = new Group(rectangle);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 300);

      //Setting title to the Stage
      stage.setTitle("Drawing a Rectangle");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls RoundedRectangle.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls RoundedRectangle

輸出

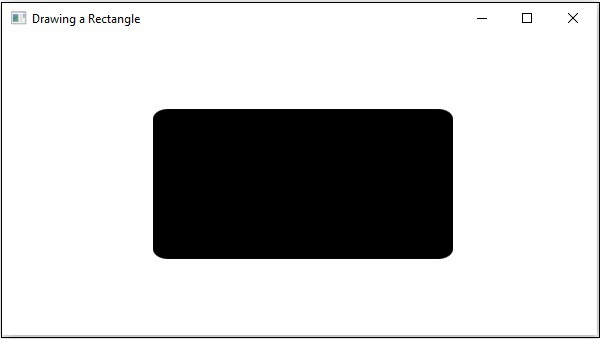

執行上述程式後，將生成一個 JavaFX 視窗，其中顯示一個圓角矩形，如下所示。

示例

讓我們再看一個使用 JavaFX 繪製圓角矩形的示例。此外，讓我們在此示例中應用一些 CSS，例如新增背景顏色。將此程式碼儲存在名為 CSSRoundedRectangle.java 的檔案中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.paint.Color;
import javafx.scene.shape.Rectangle;

public class CSSRoundedRectangle extends Application {
   @Override
   public void start(Stage stage) {
      //Drawing a Rectangle
      Rectangle rectangle = new Rectangle();

      //Setting the properties of the rectangle
      rectangle.setX(50.0f);
      rectangle.setY(75.0f);
      rectangle.setWidth(200.0f);
      rectangle.setHeight(150.0f);

      //Setting the height and width of the arc
      rectangle.setArcWidth(30.0);
      rectangle.setArcHeight(20.0);

      //Colour the rounded rectangle
      rectangle.setFill(Color.DARKBLUE);

      //Creating a Group object
      Group root = new Group(rectangle);

      //Creating a scene object
      Scene scene = new Scene(root, 300, 300);
      scene.setFill(Color.RED);

      //Setting title to the Stage
      stage.setTitle("Drawing a Rectangle");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls CSSRoundedRectangle.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls CSSRoundedRectangle

輸出

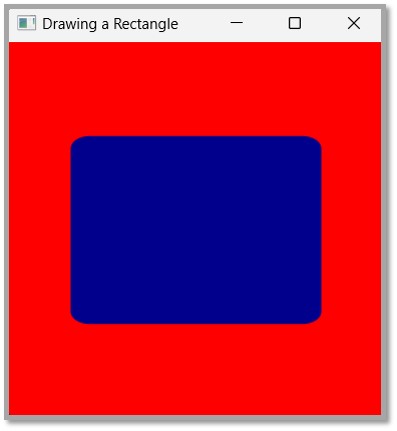

執行上述程式後，將生成一個 JavaFX 視窗，其中顯示一個圓角矩形，如下所示。
