JavaFX - 條形圖

上一頁
下一頁

條形圖用於使用矩形條表示分組資料。這些條的長度表示值。條形圖中的條可以垂直或水平繪製。

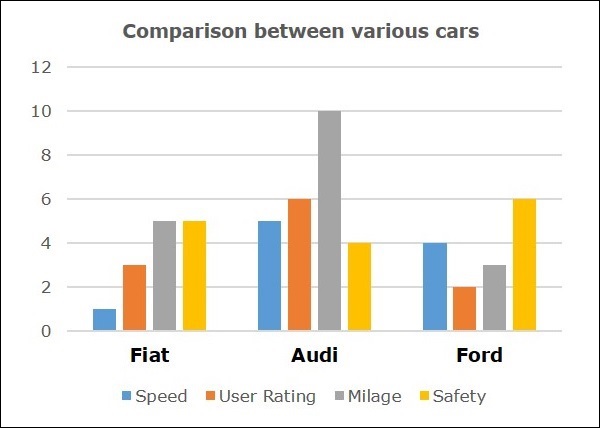

以下是一個條形圖，比較了各種汽車品牌。

Barchart

JavaFX 中的條形圖

在 JavaFX 中，條形圖由名為 BarChart 的類表示。此類屬於包 javafx.scene.chart。透過例項化此類，您可以在 JavaFX 中建立條形圖節點。

要在 JavaFX 中生成條形圖，請按照以下步驟操作。

步驟 1：定義軸

在 Application 類的 start() 方法中，定義條形圖的 X 軸和 Y 軸，併為其設定標籤。在我們的示例中，X 軸表示比較的類別，Y 軸表示分數。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {

      //Defining the x axis
      CategoryAxis xAxis = new CategoryAxis();

      xAxis.setCategories(FXCollections.<String>observableArrayList(Arrays.asList(
      "Speed", "User rating", "Milage", "Safety")));
      xAxis.setLabel("category");

      //Defining the y axis
      NumberAxis yAxis = new NumberAxis();
      yAxis.setLabel("score");
   }
}

步驟 2：建立條形圖

透過例項化名為 BarChart 的類（位於包 javafx.scene.chart 中）來建立折線圖。將表示在上一步驟中建立的 X 軸和 Y 軸的物件傳遞給此類的建構函式。

//Creating the Bar chart
BarChart<String, Number> barChart = new BarChart<>(xAxis, yAxis);
barChart.setTitle("Comparison between various cars");

步驟 3：準備資料

例項化 XYChart.Series 類並將資料（一系列 x 和 y 座標）新增到此類的 Observable 列表中，如下所示：

//Prepare XYChart.Series objects by setting data
XYChart.Series<String, Number> series1 = new XYChart.Series<>();
series1.setName("Fiat");
series1.getData().add(new XYChart.Data<>("Speed", 1.0));
series1.getData().add(new XYChart.Data<>("User rating", 3.0));
series1.getData().add(new XYChart.Data<>("Milage", 5.0));
series1.getData().add(new XYChart.Data<>("Safety", 5.0));

XYChart.Series<String, Number> series2 = new XYChart.Series<>();
series2.setName("Audi");
series2.getData().add(new XYChart.Data<>("Speed", 5.0));
series2.getData().add(new XYChart.Data<>("User rating", 6.0));

series2.getData().add(new XYChart.Data<>("Milage", 10.0));
series2.getData().add(new XYChart.Data<>("Safety", 4.0));

XYChart.Series<String, Number> series3 = new XYChart.Series<>();
series3.setName("Ford");
series3.getData().add(new XYChart.Data<>("Speed", 4.0));
series3.getData().add(new XYChart.Data<>("User rating", 2.0));
series3.getData().add(new XYChart.Data<>("Milage", 3.0));
series3.getData().add(new XYChart.Data<>("Safety", 6.0));

步驟 4：將資料新增到條形圖

將上一步中準備好的資料系列新增到條形圖中，如下所示：

//Setting the data to bar chart
barChart.getData().addAll(series1, series2, series3);

步驟 5：建立 Group 物件

在 start() 方法中，透過例項化名為 Group 的類來建立一個組物件。這屬於包 javafx.scene。

將上一步中建立的條形圖（節點）物件作為引數傳遞給 Group 類的建構函式。這應該按如下方式完成，以便將其新增到組中：

Group root = new Group(barChart);

步驟 6：啟動應用程式

最後，請按照以下步驟正確啟動應用程式：

  • 首先，透過將 Group 物件作為引數值傳遞給其建構函式來例項化名為 Scene 的類。在此建構函式中，您還可以將應用程式螢幕的尺寸作為可選引數傳遞。

  • 然後，使用 Stage 類的 setTitle() 方法設定舞臺的標題。

  • 現在，使用名為 Stage 的類的 setScene() 方法將 Scene 物件新增到舞臺。

  • 使用名為 show() 的方法顯示場景的內容。

  • 最後，在 launch() 方法的幫助下啟動應用程式。

示例

以下示例使用條形圖描繪了各種汽車統計資料。以下是汽車品牌及其不同特徵的列表，我們將使用條形圖顯示：

汽車 速度 使用者評分 里程 安全性
菲亞特 1.0 3.0 5.0 5.0
奧迪 5.0 6.0 10.0 4.0
福特 4.0 2.0 3.0 6.0

以下是一個 Java 程式，它使用 JavaFX 生成一個條形圖，描繪了上述資料。

將此程式碼儲存在名為 BarChartExample.java 的檔案中。

import java.util.Arrays;
import javafx.application.Application;
import javafx.collections.FXCollections;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.BarChart;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;

public class BarChartExample extends Application {
   @Override
   public void start(Stage stage) {
      //Defining the axes
      CategoryAxis xAxis = new CategoryAxis();
      xAxis.setCategories(FXCollections.<String>
      observableArrayList(Arrays.asList("Speed", "User rating", "Milage", "Safety")));
      xAxis.setLabel("category");

      NumberAxis yAxis = new NumberAxis();
      yAxis.setLabel("score");

      //Creating the Bar chart
      BarChart<String, Number> barChart = new BarChart<>(xAxis, yAxis);
      barChart.setTitle("Comparison between various cars");

      //Prepare XYChart.Series objects by setting data
      XYChart.Series<String, Number> series1 = new XYChart.Series<>();
      series1.setName("Fiat");
      series1.getData().add(new XYChart.Data<>("Speed", 1.0));
      series1.getData().add(new XYChart.Data<>("User rating", 3.0));
      series1.getData().add(new XYChart.Data<>("Milage", 5.0));
      series1.getData().add(new XYChart.Data<>("Safety", 5.0));

      XYChart.Series<String, Number> series2 = new XYChart.Series<>();
      series2.setName("Audi");
      series2.getData().add(new XYChart.Data<>("Speed", 5.0));
      series2.getData().add(new XYChart.Data<>("User rating", 6.0));
      series2.getData().add(new XYChart.Data<>("Milage", 10.0));
      series2.getData().add(new XYChart.Data<>("Safety", 4.0));

      XYChart.Series<String, Number> series3 = new XYChart.Series<>();
      series3.setName("Ford");
      series3.getData().add(new XYChart.Data<>("Speed", 4.0));
      series3.getData().add(new XYChart.Data<>("User rating", 2.0));
      series3.getData().add(new XYChart.Data<>("Milage", 3.0));
      series3.getData().add(new XYChart.Data<>("Safety", 6.0));

      //Setting the data to bar chart
      barChart.getData().addAll(series1, series2, series3);

      //Creating a Group object
      Group root = new Group(barChart);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 400);

      //Setting title to the Stage
      stage.setTitle("Bar Chart");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls BarChartExample.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls BarChartExample

輸出

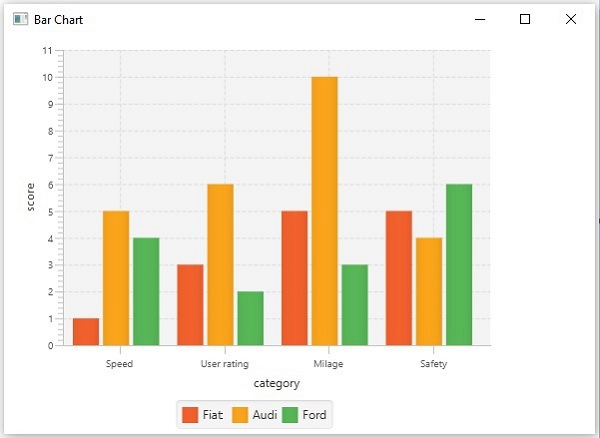

執行上述程式後，會生成一個 JavaFX 視窗，其中顯示了一個面積圖，如下所示。

Bar Chart Example

示例

下表顯示了 John 和 Jane 一週內食用的水果數量。

星期幾 John 食用的水果 Jane 食用的水果
星期一 3 1
星期二 4 3
星期三 3 4
星期四 5 3
星期五 4 3
星期六 10 5
星期日 12 4

以下是一個 Java 程式，它使用 JavaFX 生成一個條形圖，描繪了上述資料。

將此程式碼儲存在名為 BarChartFruits.java 的檔案中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.BarChart;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;

public class BarChartFruits extends Application {
   @Override
   public void start(Stage stage) {
      //Defining the X axis
      CategoryAxis xAxis = new CategoryAxis();

      //defining the y Axis
      NumberAxis yAxis = new NumberAxis(0, 15, 2.5);
      yAxis.setLabel("Fruit units");

      //Creating the Area chart
      BarChart<String, Number> barChart = new BarChart(xAxis, yAxis);
      barChart.setTitle("Average fruit consumption during one week");

      //Prepare XYChart.Series objects by setting data
      XYChart.Series series1 = new XYChart.Series();
      series1.setName("John");
      series1.getData().add(new XYChart.Data("Monday", 3));
      series1.getData().add(new XYChart.Data("Tuesday", 4));
      series1.getData().add(new XYChart.Data("Wednesday", 3));
      series1.getData().add(new XYChart.Data("Thursday", 5));
      series1.getData().add(new XYChart.Data("Friday", 4));
      series1.getData().add(new XYChart.Data("Saturday", 10));
      series1.getData().add(new XYChart.Data("Sunday", 12));

      XYChart.Series series2 = new XYChart.Series();
      series2.setName("Jane");
      series2.getData().add(new XYChart.Data("Monday", 1));
      series2.getData().add(new XYChart.Data("Tuesday", 3));
      series2.getData().add(new XYChart.Data("Wednesday", 4));
      series2.getData().add(new XYChart.Data("Thursday", 3));
      series2.getData().add(new XYChart.Data("Friday", 3));
      series2.getData().add(new XYChart.Data("Saturday", 5));
      series2.getData().add(new XYChart.Data("Sunday", 4));

      //Setting the XYChart.Series objects to area chart
      barChart.getData().addAll(series1,series2);

      //Creating a Group object
      Group root = new Group(barChart);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 400);

      //Setting title to the Stage
      stage.setTitle("Bar Chart");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls BarChartFruits.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls BarChartFruits

輸出

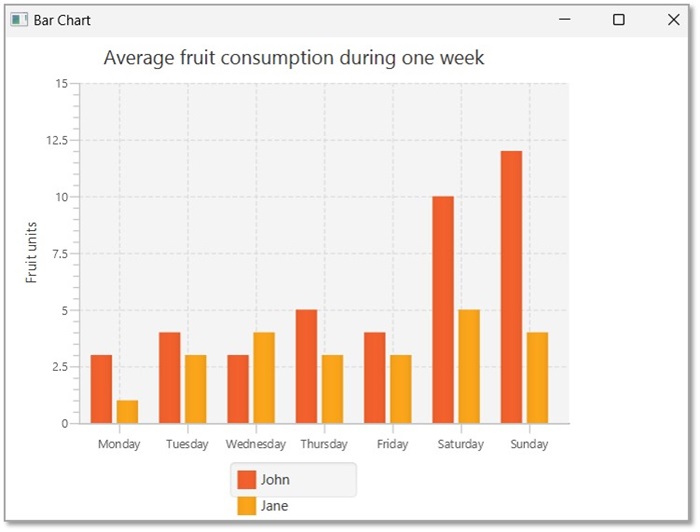

執行上述程式後，會生成一個 JavaFX 視窗，其中顯示了一個面積圖，如下所示。

Area Chart
