JavaFX - 面積圖

---

---

面積圖用於繪製基於區域的圖表。它繪製給定點序列與軸之間的區域。通常，此圖表用於比較兩個數量。

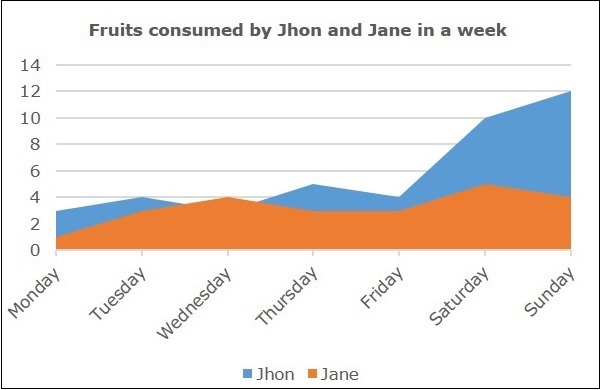

以下是一個面積圖，顯示了兩個人一週內食用的水果數量。

JavaFX 中的面積圖

在 JavaFX 中，面積圖由名為 **AreaChart** 的類表示。此類屬於 **javafx.scene.chart** 包。透過例項化此類，您可以在 JavaFX 中建立 AreaChart 節點。

要在 JavaFX 中生成面積圖，請按照以下步驟操作。

步驟 1：定義軸

定義面積圖的 X 軸和 Y 軸，併為其設定標籤。在我們的示例中，X 軸代表一週中的幾天，Y 軸代表食用的水果單位。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
      //Defining the X axis
      CategoryAxis xAxis = new CategoryAxis();

      //Defining the y Axis
      NumberAxis yAxis = new NumberAxis(0, 15, 2.5);
      yAxis.setLabel("Fruit units");
   }
}

步驟 2：建立面積圖

透過例項化 **javafx.scene.chart** 包中名為 **AreaChart** 的類來建立一個面積圖。將代表在上一步驟中建立的 X 軸和 Y 軸的物件傳遞給此類的建構函式。

//Creating the Area chart
AreaChart<String, Number> areaChart = new AreaChart(xAxis, yAxis);
areaChart.setTitle("Average fruit consumption during one week");

步驟 3：準備資料

例項化 **XYChart.Series** 類。然後將資料（一系列 x 和 y 座標）新增到此類的 Observable 列表中，如下所示：

//Prepare XYChart.Series objects by setting data
XYChart.Series series1 = new XYChart.Series();
series1.setName("John");
series1.getData().add(new XYChart.Data("Monday", 3));
series1.getData().add(new XYChart.Data("Tuesday", 4));
series1.getData().add(new XYChart.Data("Wednesday", 3));
series1.getData().add(new XYChart.Data("Thursday", 5));
series1.getData().add(new XYChart.Data("Friday", 4));
series1.getData().add(new XYChart.Data("Saturday", 10));
series1.getData().add(new XYChart.Data("Sunday", 12));

XYChart.Series series2 = new XYChart.Series();
series2.setName("Jane");
series2.getData().add(new XYChart.Data("Monday", 1));
series2.getData().add(new XYChart.Data("Tuesday", 3));
series2.getData().add(new XYChart.Data("Wednesday", 4));

series2.getData().add(new XYChart.Data("Thursday", 3));
series2.getData().add(new XYChart.Data("Friday", 3));
series2.getData().add(new XYChart.Data("Saturday", 5));
series2.getData().add(new XYChart.Data("Sunday", 4));

步驟 4：將資料新增到面積圖

將上一步驟中準備的資料系列新增到面積圖中，如下所示：

//Setting the XYChart.Series objects to area chart
areaChart.getData().addAll(series1,series2);

步驟 5：建立 Group 物件

在 **start()** 方法中，透過例項化名為 **Group** 的類（屬於 **javafx.scene** 包）來建立一個 group 物件。

將上一步驟中建立的 AreaChart（節點）物件作為引數傳遞給 Group 類的建構函式。為了將其新增到組中，應按如下方式進行：

Group root = new Group(areaChart);

步驟 6：啟動應用程式

最後，請按照以下步驟啟動應用程式：

• 首先，透過將 Group 物件作為引數值傳遞給其建構函式來例項化名為 **Scene** 的類。您還可以將應用程式螢幕的尺寸作為可選引數傳遞給此建構函式。

• 然後，使用 **Stage** 類的 **setTitle()** 方法設定舞臺的標題。

• 現在，使用名為 **Stage** 的類的 **setScene()** 方法將 Scene 物件新增到舞臺。

• 使用名為 **show()** 的方法顯示場景的內容。

• 最後，藉助 **launch()** 方法啟動應用程式。

示例

下表顯示了 John 和 Jane 一週內食用的水果數量。

以下是一個 Java 程式，它使用 JavaFX 生成一個面積圖，描繪了以上資料。

將此程式碼儲存在名為 **AreaChartExample.java** 的檔案中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.AreaChart;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;

public class AreaChartExample extends Application {
   @Override
   public void start(Stage stage) {
      //Defining the X axis
      CategoryAxis xAxis = new CategoryAxis();

      //defining the y Axis
      NumberAxis yAxis = new NumberAxis(0, 15, 2.5);
      yAxis.setLabel("Fruit units");

      //Creating the Area chart
      AreaChart<String, Number> areaChart = new AreaChart(xAxis, yAxis);
      areaChart.setTitle("Average fruit consumption during one week");

      //Prepare XYChart.Series objects by setting data
      XYChart.Series series1 = new XYChart.Series();
      series1.setName("John");
      series1.getData().add(new XYChart.Data("Monday", 3));
      series1.getData().add(new XYChart.Data("Tuesday", 4));
      series1.getData().add(new XYChart.Data("Wednesday", 3));
      series1.getData().add(new XYChart.Data("Thursday", 5));
      series1.getData().add(new XYChart.Data("Friday", 4));
      series1.getData().add(new XYChart.Data("Saturday", 10));
      series1.getData().add(new XYChart.Data("Sunday", 12));

      XYChart.Series series2 = new XYChart.Series();
      series2.setName("Jane");
      series2.getData().add(new XYChart.Data("Monday", 1));
      series2.getData().add(new XYChart.Data("Tuesday", 3));
      series2.getData().add(new XYChart.Data("Wednesday", 4));
      series2.getData().add(new XYChart.Data("Thursday", 3));
      series2.getData().add(new XYChart.Data("Friday", 3));
      series2.getData().add(new XYChart.Data("Saturday", 5));
      series2.getData().add(new XYChart.Data("Sunday", 4));

      //Setting the XYChart.Series objects to area chart
      areaChart.getData().addAll(series1,series2);

      //Creating a Group object
      Group root = new Group(areaChart);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 400);

      //Setting title to the Stage
      stage.setTitle("Area Chart");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls AreaChartExample.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls AreaChartExample

輸出

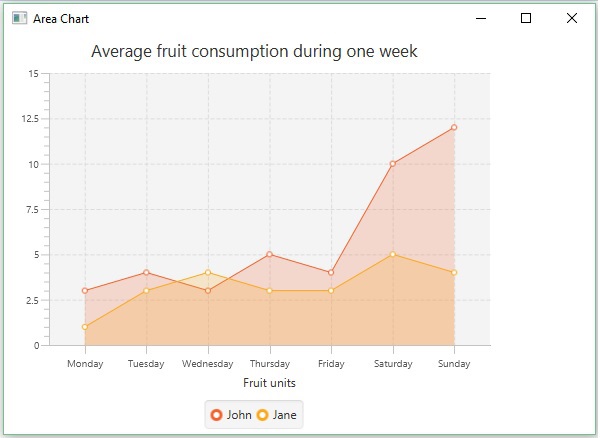

執行上述程式後，將生成一個 JavaFX 視窗，顯示如下所示的面積圖。

示例

讓我們來看另一個示例，我們將嘗試透過 2017 年至 2022 年來描繪兩個不同城市的人口增長。

將此程式碼儲存在名為 **AreaChartPopulation.java** 的檔案中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.AreaChart;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;

public class AreaChartPopulation extends Application {
   @Override
   public void start(Stage stage) {
      //Defining the X axis
      NumberAxis xAxis = new NumberAxis(2017, 2022, 1);
      xAxis.setLabel("Years");

      //defining the y Axis
      NumberAxis yAxis = new NumberAxis();
      yAxis.setLabel("Population");

      //Creating the Area chart
      AreaChart<String, Number> areaChart = new AreaChart(xAxis, yAxis);
      areaChart.setTitle("Population in Two Cities Over Years");

      //Prepare XYChart.Series objects by setting data
      XYChart.Series series1 = new XYChart.Series();
      series1.setName("City A");
      series1.getData().add(new XYChart.Data(2017, 3000));
      series1.getData().add(new XYChart.Data(2018, 4573));
      series1.getData().add(new XYChart.Data(2019, 5753));
      series1.getData().add(new XYChart.Data(2020, 6476));
      series1.getData().add(new XYChart.Data(2021, 7340));
      series1.getData().add(new XYChart.Data(2022, 8301));

      XYChart.Series series2 = new XYChart.Series();
      series2.setName("City B");
      series2.getData().add(new XYChart.Data(2017, 1678));
      series2.getData().add(new XYChart.Data(2018, 2374));
      series2.getData().add(new XYChart.Data(2019, 4124));
      series2.getData().add(new XYChart.Data(2020, 5963));
      series2.getData().add(new XYChart.Data(2021, 7570));
      series2.getData().add(new XYChart.Data(2022, 8500));

      //Setting the XYChart.Series objects to area chart
      areaChart.getData().addAll(series1,series2);

      //Creating a Group object
      Group root = new Group(areaChart);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 400);

      //Setting title to the Stage
      stage.setTitle("Area Chart");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls AreaChartPopulation.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls AreaChartPopulation

輸出

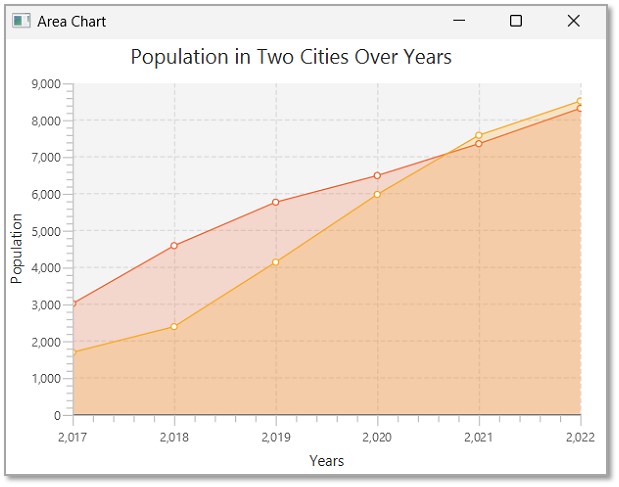

執行上述程式後，將生成一個 JavaFX 視窗，顯示如下所示的面積圖。
