JavaFX - 透視變換

通常，2D 物件是指只能在二維平面上繪製，並且僅用兩個維度進行測量的物件。但是，使用 JavaFX 應用程式，您可以提供 2D 物件的 3D 錯覺。此效果稱為透視變換效果。

透視變換效果將在 Z 軸方向建立透視，使物件看起來可以在 XYZ 平面上測量，而實際上它僅在 XY 平面上測量。此效果提供非仿射變換，其中源物件中直線的直線度在輸出物件中得以保留。但是，平行性會丟失；與仿射變換不同。

仿射變換是一種線性變換，其中點、直線和平行性從源影像到輸出影像都得以保留。

您可以使用 javafx.scene.effect 包中的 PerspectiveTransform 類將此效果應用於 JavaFX 節點。此類具有以下屬性：

• input - 此效果的輸入。

• llx - 輸出位置的 x 座標，源的左下角對映到該位置。

• lly - 輸出位置的 y 座標，源的左下角對映到該位置。

• lrx - 輸出位置的 x 座標，源的右下角對映到該位置。

• lry - 輸出位置的 y 座標，源的右下角對映到該位置。

• ulx - 輸出位置的 x 座標，源的左上角對映到該位置。

• uly - 輸出位置的 y 座標，源的左上角對映到該位置。

• urx - 輸出位置的 x 座標，源的右上角對映到該位置。

• ury - 輸出位置的 y 座標，源的右上角對映到該位置。

示例

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.shape.Rectangle;
import javafx.scene.effect.Effect;
import javafx.scene.effect.PerspectiveTransform;
import javafx.scene.paint.Color;
import javafx.stage.Stage;
import javafx.scene.text.Font;
import javafx.scene.text.FontWeight;
import javafx.scene.text.Text;

public class PerspectiveTransformExample extends Application {
   @Override
   public void start(Stage stage) {
      PerspectiveTransform prst = new PerspectiveTransform();
      prst.setUlx(10.0);
      prst.setUly(10.0);
      prst.setUrx(310.0);
      prst.setUry(40.0);
      prst.setLrx(310.0);
      prst.setLry(60.0);
      prst.setLlx(10.0);
      prst.setLly(90.0);

      Group g = new Group();
      g.setEffect(prst);
      g.setCache(true);

      Rectangle rect = new Rectangle();
      rect.setX(10.0);
      rect.setY(10.0);
      rect.setWidth(280.0);
      rect.setHeight(80.0);
      rect.setFill(Color.BLUE);

      Text text = new Text();
      text.setX(20.0);
      text.setY(65.0);
      text.setText("JavaFX App");
      text.setFill(Color.WHITE);
      text.setFont(Font.font(null, FontWeight.BOLD, 36));

      g.getChildren().addAll(rect, text);

	  //Creating a Group object
      Group root = new Group(g);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 300);

      //Setting title to the Stage
      stage.setTitle("Perspective Transform Effect");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls PerspectiveTransformExample.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls PerspectiveTransformExample

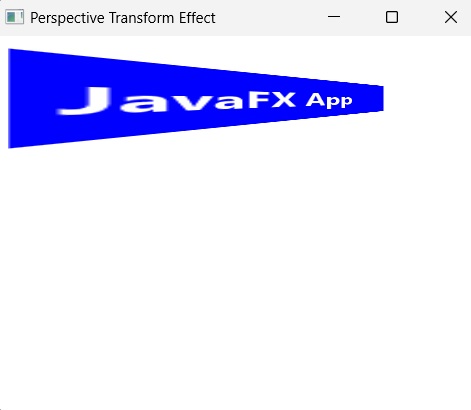

輸出

執行後，上述程式將生成一個 JavaFX 視窗，如下所示。
