JavaFX - 切變變換

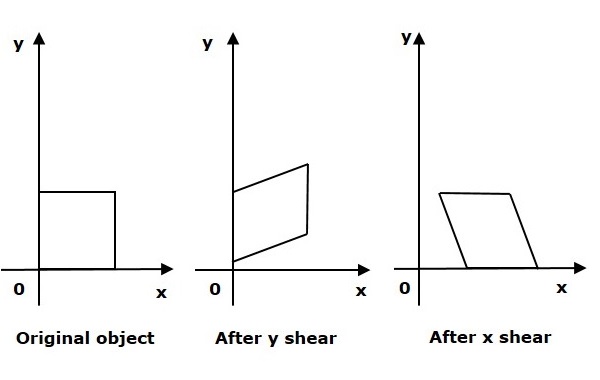

使物件形狀傾斜的變換稱為切變變換。有兩種切變變換，**X 切變**和**Y 切變**。一種移動 X 座標值，另一種移動 Y 座標值。但是，在這兩種情況下，只有一個座標改變其座標，另一個座標保持其值不變。切變也稱為**傾斜**。

示例 1

以下是演示 JavaFX 中切變變換的程式。在這裡，我們在相同位置建立了 2 個多邊形（節點），具有相同的尺寸，但顏色不同（藍色和透明）。我們還在透明多邊形上應用了切變變換。

將此程式碼儲存在名為 **XShearingExample.java** 的檔案中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.scene.shape.Polygon;
import javafx.scene.transform.Shear;
import javafx.stage.Stage;

public class XShearingExample extends Application {
   @Override
   public void start(Stage stage) {
      Polygon hexagon1 = new Polygon();

      //Adding coordinates to the hexagon
      hexagon1.getPoints().addAll(new Double[]{
         200.0, 50.0,
         400.0, 50.0,
         450.0, 150.0,
         400.0, 250.0,
         200.0, 250.0,
         150.0, 150.0,
      });
      //Setting the fill color for the hexagon
      hexagon1.setFill(Color.BLUE);

      hexagon1.setStroke(Color.BLACK);
      Polygon hexagon2 = new Polygon();

      //Adding coordinates to the hexagon
      hexagon2.getPoints().addAll(new Double[]{
         200.0, 50.0,
         400.0, 50.0,
         450.0, 150.0,
         400.0, 250.0,
         200.0, 250.0,
         150.0, 150.0,
      });
      //Setting the fill color for the hexagon
      hexagon2.setFill(Color.TRANSPARENT);
      hexagon2.setStroke(Color.BLACK);

      //Creating shear transformation
      Shear shear = new Shear();

      //Setting the pivot points
      shear.setPivotX(200);
      shear.setPivotY(250);

      //Setting the dimensions for the shear
      shear.setX(0.5);
      shear.setY(0.0);

      //Adding the transformation to the polygon
      hexagon2.getTransforms().addAll(shear);

      //Creating a Group object
      Group root = new Group(hexagon1, hexagon2);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 300);

      //Setting title to the Stage
      stage.setTitle("Shearing Example ");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls XShearingExample.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls XShearingExample

輸出

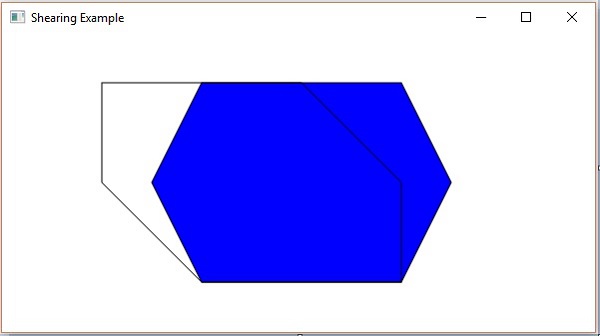

執行後，上述程式將生成如下所示的 JavaFX 視窗。

示例 2

在前面的示例中，我們已經看到了如何透過相對於 X 軸傾斜六邊形來執行 X 切變。在本例中，讓我們看看對另一個 JavaFX 二維形狀（例如五邊形）執行 Y 切變。

將此程式碼儲存在名為 **YShearingExample.java** 的檔案中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.scene.shape.Polygon;
import javafx.scene.transform.Shear;
import javafx.stage.Stage;

public class YShearingExample extends Application {
   @Override
   public void start(Stage stage) {
      Polygon pentagon1 = new Polygon();

      //Adding coordinates to the pentagon
      pentagon1.getPoints().addAll(new Double[]{
         200.0, 50.0,
         400.0, 50.0,
         450.0, 150.0,
         400.0, 250.0,
         200.0, 250.0,
      });
      //Setting the fill color for the pentagon
      pentagon1.setFill(Color.ORANGE);

      pentagon1.setStroke(Color.BLACK);
      Polygon pentagon2 = new Polygon();

      //Adding coordinates to the pentagon
      pentagon2.getPoints().addAll(new Double[]{
         200.0, 50.0,
         400.0, 50.0,
         450.0, 150.0,
         400.0, 250.0,
         200.0, 250.0,
      });
      //Setting the fill color for the pentagon
      pentagon2.setFill(Color.TRANSPARENT);
      pentagon2.setStroke(Color.BLACK);

      //Creating shear transformation
      Shear shear = new Shear();

      //Setting the pivot points
      shear.setPivotX(200);
      shear.setPivotY(250);

      //Setting the dimensions for the shear
      shear.setX(0.0);
      shear.setY(0.5);

      //Adding the transformation to the polygon
      pentagon2.getTransforms().addAll(shear);

      //Creating a Group object
      Group root = new Group(pentagon1, pentagon2);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 400);

      //Setting title to the Stage
      stage.setTitle("Shearing Example ");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls YShearingExample.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls YShearingExample

輸出

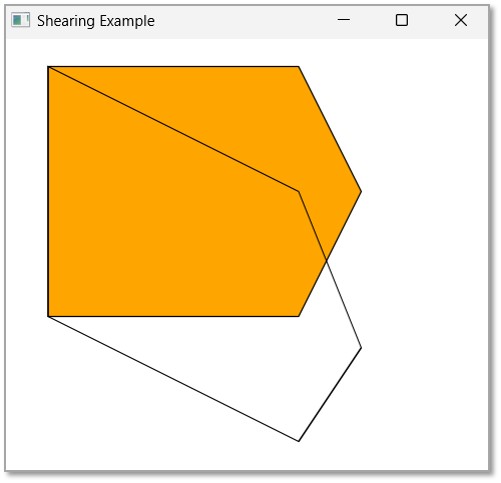

執行後，上述程式將生成如下所示的 JavaFX 視窗。
