JavaFX - 散點圖

---

---

散點圖是一種圖表型別，它使用笛卡爾平面中繪製的兩個變數的值。它通常用於找出兩個變數之間的關係。

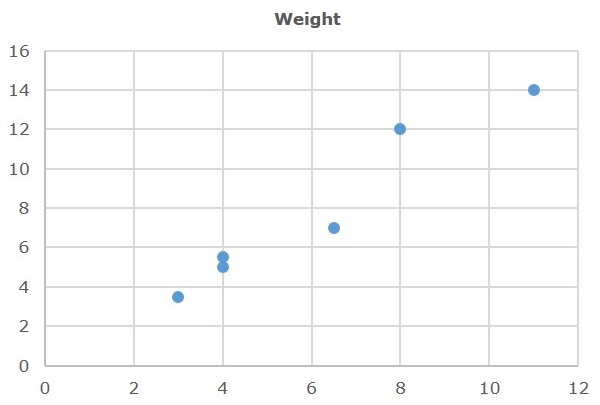

以下是面積和重量之間繪製的散點圖。

JavaFX 中的散點圖

在 JavaFX 中，散點圖由名為 ScatterChart 的類表示。此類屬於 javafx.scene.chart 包。透過例項化此類，您可以在 JavaFX 中建立 ScatterChart 節點。

要生成 JavaFX 中的散點圖，請按照以下步驟操作。

步驟 1：定義軸

定義面積圖的 X 軸和 Y 軸，並在 Application 類的 start() 方法中為其設定標籤。在我們的示例中，X 軸表示面積，Y 軸表示重量。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
      //Defining the x axis
      NumberAxis xAxis = new NumberAxis(0, 12, 3);
      xAxis.setLabel("Area");

      //Defining the y axis
      NumberAxis yAxis = new NumberAxis(0, 16, 4);
      yAxis.setLabel("Weight");
   }
}

步驟 2：建立散點圖

透過例項化名為 ScatterChart 的類（屬於 javafx.scene.chart 包）來建立折線圖。將表示在上一步驟中建立的 X 軸和 Y 軸的物件傳遞給此類的建構函式。

//Creating the Scatter chart
ScatterChart<String, Number> scatterChart = new ScatterChart(xAxis, yAxis);

步驟 3：準備資料

例項化 XYChart.Series 類並將資料（一系列 x 和 y 座標）新增到此類的 Observable 列表中，如下所示：

//Prepare XYChart.Series objects by setting data
XYChart.Series series = new XYChart.Series();
series.getData().add(new XYChart.Data(8, 12));
series.getData().add(new XYChart.Data(4, 5.5));
series.getData().add(new XYChart.Data(11, 14));
series.getData().add(new XYChart.Data(4, 5));
series.getData().add(new XYChart.Data(3, 3.5));
series.getData().add(new XYChart.Data(6.5, 7));

步驟 4：將資料新增到散點圖

將上一步驟中準備好的資料系列新增到散點圖中，如下所示：

//Setting the data to scatter chart
scatterChart.getData().addAll(series);

步驟 5：建立 Group 物件

在 start() 方法中，透過例項化名為 Group 的類來建立一個組物件。這屬於 javafx.scene 包。

將上一步驟中建立的 ScatterChart（節點）物件作為引數傳遞給 Group 類的建構函式。這應該這樣做是為了將其新增到組中，如下所示：

Group root = new Group(scatterChart);

步驟 6：啟動應用程式

最後，請按照以下步驟正確啟動應用程式：

• 首先，透過將 Group 物件作為引數值傳遞給其建構函式來例項化名為 Scene 的類。在此建構函式中，您還可以將應用程式螢幕的尺寸作為可選引數傳遞。

• 然後，使用 Stage 類的 setTitle() 方法設定舞臺的標題。

• 現在，使用名為 Stage 的類的 setScene() 方法將 Scene 物件新增到舞臺中。

• 使用名為 show() 的方法顯示場景的內容。

• 最後，應用程式在 launch() 方法的幫助下啟動。

示例

下表包含面積和重量之間繪製的樣本資料。

以下是一個 Java 程式，它使用 JavaFX 生成一個描繪上述資料的散點圖。

將此程式碼儲存在名為 ScatterChartExample.java 的檔案中。

import javafx.application.Application;
import static javafx.application.Application.launch;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.ScatterChart;
import javafx.scene.chart.XYChart;

public class ScatterChartExample extends Application {
   @Override
   public void start(Stage stage) {
      //Defining the axes
      NumberAxis xAxis = new NumberAxis(0, 12, 3);
      xAxis.setLabel("Area");

      NumberAxis yAxis = new NumberAxis(0, 16, 4);
      yAxis.setLabel("Weight");

      //Creating the Scatter chart
      ScatterChart<String, Number> scatterChart =
      new ScatterChart(xAxis, yAxis);

      //Prepare XYChart.Series objects by setting data
      XYChart.Series series = new XYChart.Series();
      series.getData().add(new XYChart.Data(8, 12));
      series.getData().add(new XYChart.Data(4, 5.5));
      series.getData().add(new XYChart.Data(11, 14));
      series.getData().add(new XYChart.Data(4, 5));
      series.getData().add(new XYChart.Data(3, 3.5));
      series.getData().add(new XYChart.Data(6.5, 7));

      //Setting the data to scatter chart
      scatterChart.getData().addAll(series);

      //Creating a Group object
      Group root = new Group(scatterChart);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 400);

      //Setting title to the Stage
      stage.setTitle("Scatter Chart");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls ScatterChartExample.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls ScatterChartExample

輸出

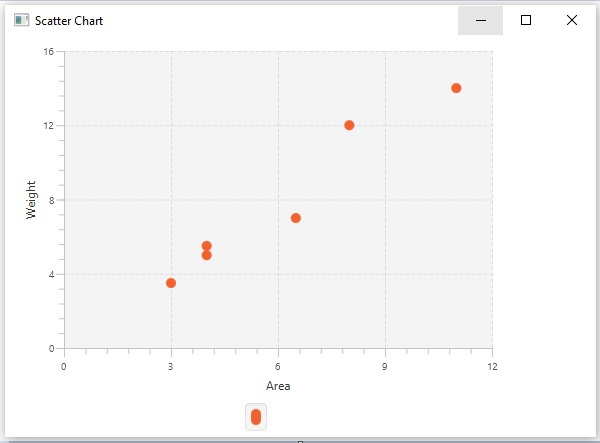

執行後，上述程式生成一個 JavaFX 視窗，其中顯示了一個散點圖，如下所示。

示例

下表說明了每月銷售的電子產品數量。

以下是一個 Java 程式，它使用 JavaFX 生成一個描繪上述資料的散點圖。

將此程式碼儲存在名為 ScatterChartSales.java 的檔案中。

import javafx.application.Application;
import static javafx.application.Application.launch;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.CategoryAxis;
import javafx.scene.chart.ScatterChart;
import javafx.scene.chart.XYChart;

public class ScatterChartExample extends Application {
   @Override
   public void start(Stage stage) {
      //Defining the axes
      CategoryAxis xAxis = new CategoryAxis();
      xAxis.setLabel("Items");

      NumberAxis yAxis = new NumberAxis();
      yAxis.setLabel("Sales (per month)");

      //Creating the Scatter chart
      ScatterChart scatterChart =
      new ScatterChart(xAxis, yAxis);

      //Prepare XYChart.Series objects by setting data
      XYChart.Series series = new XYChart.Series();
      series.setName("Items sold per month");

      series.getData().add(new XYChart.Data("Laptop", 176));
      series.getData().add(new XYChart.Data("TV", 30));
      series.getData().add(new XYChart.Data("Mobile", 540));
      series.getData().add(new XYChart.Data("Smart Watch", 250));
      series.getData().add(new XYChart.Data("MacBook", 60));

      //Setting the data to scatter chart
      scatterChart.getData().addAll(series);

      //Creating a Group object
      Group root = new Group(scatterChart);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 400);

      //Setting title to the Stage
      stage.setTitle("Scatter Chart");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls ScatterChartSales.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls ScatterChartSales

輸出

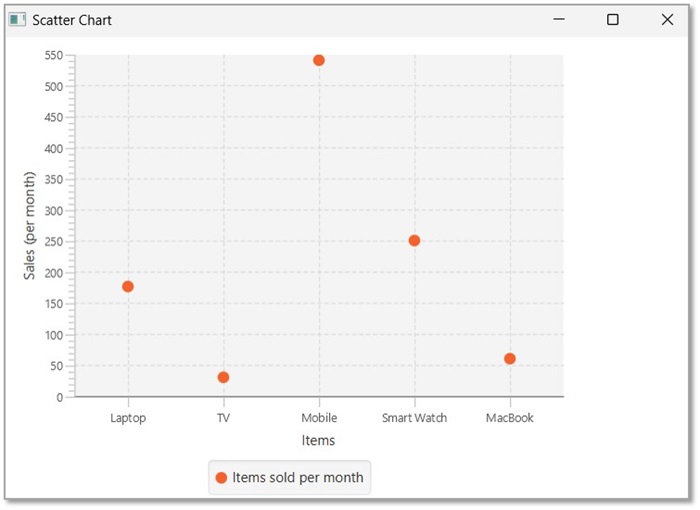

執行後，上述程式生成一個 JavaFX 視窗，其中顯示了一個散點圖，如下所示。
