JavaFX - 二維圖形 SVGPath

---

---

SVG (可縮放向量圖形) 是一種基於 XML 的語言，用於定義基於向量的圖形。

在 JavaFX 中，我們可以透過解析 SVG 路徑來構建影像。此類形狀由名為 SVGPath 的類表示。此類屬於 javafx.scene.shape 包。

透過例項化此類，您可以建立一個透過在 JavaFX 中解析 SVG 路徑建立的節點。

此類具有一個名為 content 的屬性，其資料型別為 String。這表示 SVG 路徑編碼字串，影像應從中繪製。

要透過解析 SVG 路徑來繪製形狀，您需要使用此類的名為 setContent() 的方法向此屬性傳遞值，如下所示：

setContent(value);

繪製 SVGPath 的步驟

要在 JavaFX 中透過解析 SVGPath 繪製形狀，請按照以下步驟操作。

步驟 1：建立類

建立一個 Java 類並繼承 javafx.application 包的 Application 類，並實現此類的 start() 方法，如下所示。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步驟 2：建立 SVGPath 類的物件

您可以透過解析 SVGPath 在 JavaFX 中建立所需的形狀。為此，請例項化名為 SVGPath 的類，該類屬於 javafx.scene.shape 包。您可以按如下方式例項化此類。

//Creating an object of the class SVGPath
SVGPath svgpath = new SVGPath();

步驟 3：設定 SVGPath

使用 setContent() 方法設定 SVG 物件的內容。對於此方法，您需要傳遞 SVGPath。使用它，形狀應該以字串的形式繪製，如下面的程式碼塊所示。

String path = "M 100 100 L 300 100 L 200 300 z";
//Setting the SVGPath in the form of string
svgPath.setContent(path);

步驟 4：建立 Group 物件

在 start() 方法中，透過例項化名為 Group 的類（屬於 javafx.scene 包）來建立一個組物件。

將上一步中建立的 SVGPath（節點）物件作為引數傳遞給 Group 類的建構函式。為了將其新增到組中，必須執行此操作，如下所示：

Group root = new Group(svgpath);

步驟 5：建立 Scene 物件

透過例項化名為 Scene 的類（屬於 javafx.scene 包）來建立一個場景。在此類中，傳遞上一步中建立的 Group 物件 (root)。

除了根物件之外，您還可以傳遞兩個雙精度引數，分別表示螢幕的高度和寬度以及 Group 類的物件，如下所示。

Scene scene = new Scene(group ,600, 300);

步驟 6：設定舞臺的標題

您可以使用 Stage 類的 setTitle() 方法設定舞臺的標題。primaryStage 是一個 Stage 物件，作為引數傳遞給場景類的 start 方法。

使用 primaryStage 物件，將場景的標題設定為 示例應用程式，如下所示。

primaryStage.setTitle("Sample Application");

步驟 7：將場景新增到舞臺

您可以使用名為 Stage 的類的 setScene() 方法將 Scene 物件新增到舞臺。使用此方法新增上一步中準備的 Scene 物件，如下所示。

primaryStage.setScene(scene);

步驟 8：顯示舞臺的內容

使用名為 Stage 類的 show() 方法顯示場景的內容，如下所示。

primaryStage.show();

步驟 9：啟動應用程式

從 main x 方法呼叫 Application 類的靜態方法 launch() 來啟動 JavaFX 應用程式，如下所示。

public static void main(String args[]){
   launch(args);
}

示例

以下是使用 JavaFX 解析 SVG 路徑生成形狀的程式。將此程式碼儲存在名為 SVGExample.java 的檔案中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.shape.SVGPath;
import javafx.stage.Stage;

public class SVGExample extends Application {
   @Override
   public void start(Stage stage) {
      //Creating a SVGPath object
      SVGPath svgPath = new SVGPath();

      String path = "M 100 100 L 300 100 L 200 300 z";

      //Setting the SVGPath in the form of string
      svgPath.setContent(path);

      //Creating a Group object
      Group root = new Group(svgPath);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 300);

      //Setting title to the Stage
      stage.setTitle("Drawing a Sphere");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令從命令提示符編譯並執行儲存的 java 檔案。

javac SVGExample.java
java SVGExample

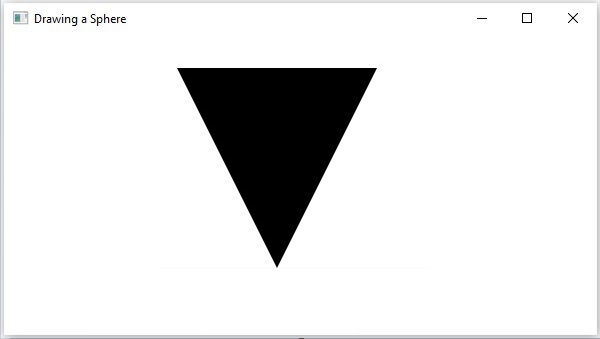

執行上述程式後，將生成一個 JavaFX 視窗，顯示一個三角形，該三角形是透過解析如下所示的 SVG 路徑繪製的。
