Android - UI 佈局

使用者介面的基本構建塊是View物件，它由View類建立，佔據螢幕上的矩形區域，負責繪圖和事件處理。View是widget的基類，widget用於建立互動式UI元件，如按鈕、文字欄位等。

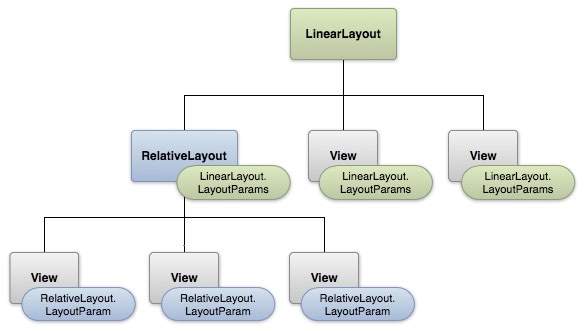

ViewGroup是View的子類，它提供了一個不可見的容器，用於容納其他View或ViewGroup，並定義它們的佈局屬性。

在第三層，我們有不同的佈局，它們是ViewGroup類的子類，一個典型的佈局定義了Android使用者介面的視覺結構，可以使用View/ViewGroup物件在執行時建立，也可以使用簡單的XML檔案main_layout.xml宣告佈局，該檔案位於專案的res/layout資料夾中。

佈局引數

本教程主要介紹如何基於XML檔案中定義的佈局建立GUI。佈局可以包含任何型別的widget，例如按鈕、標籤、文字框等。下面是一個包含LinearLayout的簡單XML檔案示例：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
   android:layout_width="fill_parent"
   android:layout_height="fill_parent"
   android:orientation="vertical" >

   <TextView android:id="@+id/text"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="This is a TextView" />

   <Button android:id="@+id/button"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="This is a Button" />

   <!-- More GUI components go here  -->

</LinearLayout>

建立佈局後，可以在應用程式程式碼中，在您的Activity.onCreate()回撥實現中載入佈局資源，如下所示：

public void onCreate(Bundle savedInstanceState) {
   super.onCreate(savedInstanceState);
   setContentView(R.layout.activity_main);
}

Android 佈局型別

Android提供了許多佈局，您幾乎會在所有Android應用程式中使用它們來提供不同的檢視、外觀和感覺。

序號	佈局及描述
1	線性佈局 (LinearLayout) LinearLayout是一個檢視組，它沿單個方向（垂直或水平）排列所有子項。
2	相對佈局 (RelativeLayout) RelativeLayout是一個檢視組，以相對位置顯示子檢視。
3	表格佈局 (TableLayout) TableLayout是一個檢視，它將檢視分組到行和列中。
4	絕對佈局 (AbsoluteLayout) AbsoluteLayout允許您指定其子項的確切位置。
5	框架佈局 (FrameLayout) FrameLayout是螢幕上的一個佔位符，您可以使用它來顯示單個檢視。
6	列表檢視 (ListView) ListView是一個檢視組，顯示可滾動的專案列表。
7	網格檢視 (GridView) GridView是一個ViewGroup，以二維可滾動網格顯示專案。

佈局屬性

每個佈局都有一組屬性來定義該佈局的視覺屬性。所有佈局之間有一些共同的屬性，還有一些特定於該佈局的屬性。以下是常用屬性，將應用於所有佈局

序號	屬性及描述
1	android:id 這是唯一標識檢視的ID。
2	android:layout_width 這是佈局的寬度。
3	android:layout_height 這是佈局的高度。
4	android:layout_marginTop 這是佈局頂部額外的空間。
5	android:layout_marginBottom 這是佈局底部額外的空間。
6	android:layout_marginLeft 這是佈局左側額外的空間。
7	android:layout_marginRight 這是佈局右側額外的空間。
8	android:layout_gravity 這指定了子檢視的位置。
9	android:layout_weight 這指定了應分配給檢視的佈局中額外空間的多少。
10	android:layout_x 這指定了佈局的x座標。
11	android:layout_y 這指定了佈局的y座標。
12	android:layout_width 這是佈局的寬度。
13	android:paddingLeft 這是佈局填充的左側填充。
14	android:paddingRight 這是佈局填充的右側填充。
15	android:paddingTop 這是佈局填充的頂部填充。
16	android:paddingBottom 這是佈局填充的底部填充。

此處寬度和高度是佈局/檢視的尺寸，可以用dp（密度無關畫素）、sp（比例無關畫素）、pt（點，為1/72英寸）、px（畫素）、mm（毫米）和in（英寸）來指定。

您可以使用精確的測量值指定寬度和高度，但更常見的是，您將使用以下常量之一來設定寬度或高度：

android:layout_width=wrap_content 告訴您的檢視根據其內容所需的大小調整自身大小。
android:layout_width=fill_parent 告訴您的檢視變得與其父檢視一樣大。

Gravity屬性在定位檢視物件方面起著重要作用，它可以採用一個或多個（用'|'分隔）以下常量值。

常量	值	描述
top	0x30	將物件推到其容器的頂部，而不改變其大小。
bottom	0x50	將物件推到其容器的底部，而不改變其大小。
left	0x03	將物件推到其容器的左側，而不改變其大小。
right	0x05	將物件推到其容器的右側，而不改變其大小。
center_vertical	0x10	將物件放置在其容器的垂直中心，而不改變其大小。
fill_vertical	0x70	如果需要，增加物件的高度以使其完全填充其容器。
center_horizontal	0x01	將物件放置在其容器的水平中心，而不改變其大小。
fill_horizontal	0x07	如果需要，增加物件的寬度以使其完全填充其容器。
center	0x11	將物件放置在其容器的垂直和水平軸的中心，而不改變其大小。
fill	0x77	如果需要，增加物件的高度和寬度以使其完全填充其容器。
clip_vertical	0x80	可以設定的附加選項，使子項的頂部和/或底部邊緣剪輯到其容器的邊界。剪輯將基於垂直重力：頂部重力將剪輯底部邊緣，底部重力將剪輯頂部邊緣，兩者都不剪輯兩個邊緣。
clip_horizontal	0x08	可以設定的附加選項，使子項的左側和/或右側邊緣剪輯到其容器的邊界。剪輯將基於水平重力：左側重力將剪輯右側邊緣，右側重力將剪輯左側邊緣，兩者都不剪輯兩個邊緣。
start	0x00800003	將物件推到其容器的開頭，而不改變其大小。
end	0x00800005	將物件推到其容器的結尾，而不改變其大小。

檢視標識

檢視物件可能有一個唯一ID分配給它，這將唯一地標識樹中的檢視。XML標籤中的ID語法為：

android:id="@+id/my_button"

以下是@和+符號的簡要說明：

@符號位於字串的開頭，表示XML解析器應該解析和擴充套件ID字串的其餘部分，並將其標識為ID資源。
加號(+)表示這是一個必須建立並新增到我們的資源中的新資源名稱。要建立檢視物件的例項並從佈局中捕獲它，請使用以下方法：

Button myButton = (Button) findViewById(R.id.my_button);
