Android - UI 測試

---

---

Android SDK 提供以下工具來支援對您的應用程式進行自動化的、功能性的 UI 測試。

• uiautomatorviewer
• uiautomator

uiautomatorviewer

一個 GUI 工具，用於掃描和分析 Android 應用程式的 UI 元件。

uiautomatorviewer 工具提供了一個方便的視覺介面，用於檢查佈局層次結構並檢視測試裝置上顯示的各個 UI 元件的屬性。 使用此資訊，您以後可以使用選擇器物件建立 uiautomator 測試，這些物件以特定 UI 元件為目標進行測試。

要分析要測試的應用程式的 UI 元件，請在安裝示例中提供的應用程式後執行以下步驟。

• 將您的 Android 裝置連線到開發機器
• 開啟終端視窗並導航到 <android-sdk>/tools/
• 使用此命令執行工具

uiautomatorviewer

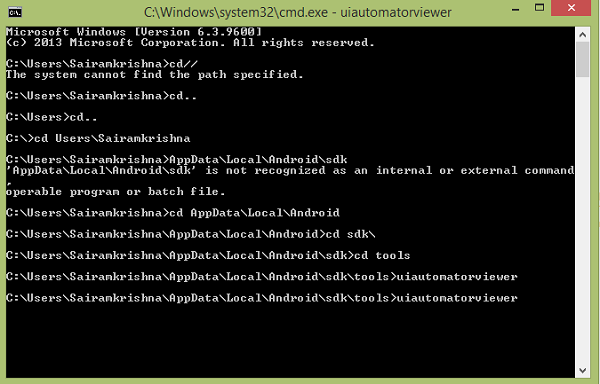

命令將按如下所示執行

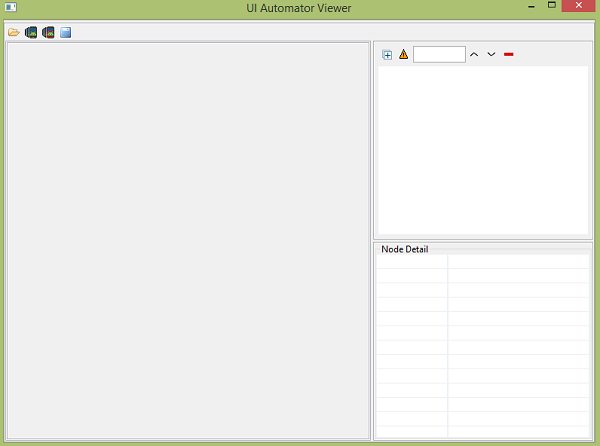

您將看到以下窗口出現。 這是 UI Automator Viewer 的預設視窗。

• 點選右上角的裝置圖示。 它將開始獲取當前在裝置中開啟的螢幕的 UI XML 快照。 它將類似於這樣。

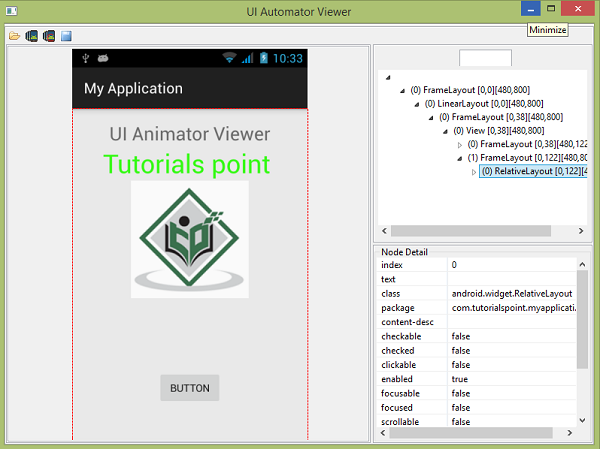

之後，您將在 uiautomatorviewer 視窗中看到裝置螢幕的快照。

在此視窗的右側，您將看到兩個分割槽。 上部分割槽解釋了節點結構，即 UI 元件的排列和包含方式。 點選每個節點將在下部分割槽中顯示詳細資訊。

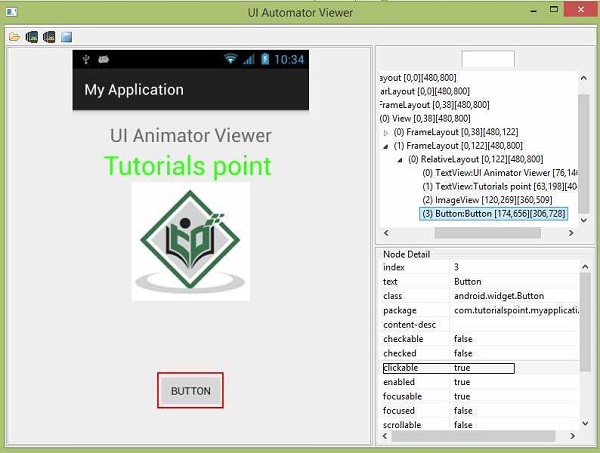

例如，考慮下圖。 當您點選按鈕時，您可以在上部分割槽中看到已選擇 Button，在下部分割槽中顯示其詳細資訊。 由於此按鈕是可點選的，因此其可點選屬性設定為 true。

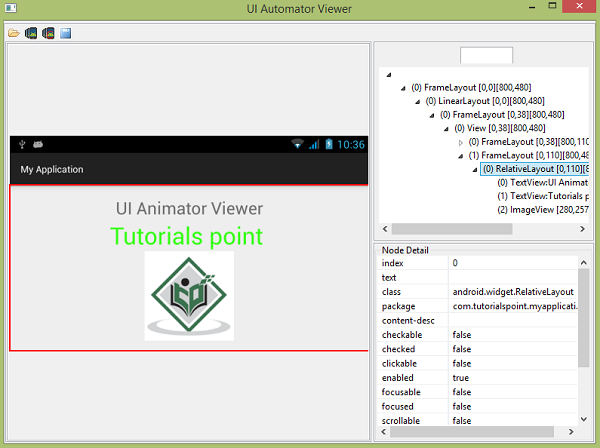

UI Automator Viewer 還可幫助您檢查不同方向的 UI。 例如，只需將裝置方向更改為橫向，然後再次捕獲螢幕截圖。 如下圖所示 -

uiautomator

現在您可以建立自己的測試用例並使用 uiautomatorviewer 執行它來檢查它們。 為了建立自己的測試用例，您需要執行以下步驟 -

• 從專案資源管理器中，右鍵點選您建立的新專案，然後選擇屬性>Java 構建路徑，並執行以下操作 -

• 點選新增庫>JUnit，然後選擇 JUnit3 以新增 JUnit 支援。

• 點選新增外部 JAR... 並導航到 SDK 目錄。 在平臺目錄下，選擇最新的 SDK 版本並新增 uiautomator.jar 和 android.jar 檔案。

• 使用 UiAutomatorTestCase 擴充套件您的類

• 編寫必要的測試用例。

• 完成測試程式碼編寫後，請按照以下步驟構建並將測試 JAR 部署到目標 Android 測試裝置。

• 建立構建輸出 JAR 所需的構建配置檔案。 要生成構建配置檔案，請開啟終端並執行以下命令

<android-sdk>/tools/android create uitest-project -n <name> -t 1 -p <path>

• <name> 是包含 uiautomator 測試原始檔的專案的名稱，<path> 是相應專案目錄的路徑。

• 從命令列設定 ANDROID_HOME 變數。

set ANDROID_HOME=<path_to_your_sdk>

• 轉到包含 build.xml 檔案的專案目錄並構建測試 JAR。

ant build

• 使用 adb push 命令將生成的測試 JAR 檔案部署到測試裝置。

adb push <path_to_output_jar> /data/local/tmp/

• 按照以下命令執行您的測試 -

adb shell uiautomator runtest LaunchSettings.jar -c com.uia.example.my.LaunchSettings

示例

以下示例演示了 UITesting 的用法。 它建立了一個基本應用程式，可用於 uiautomatorviewer。

要試驗此示例，您需要在實際裝置上執行它，然後按照開頭解釋的 uiautomatorviewer 步驟操作。

以下是 MainActivity.java 的內容。

package com.tutorialspoint.myapplication;

import android.content.Intent;
import android.support.v7.app.ActionBarActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;

public class MainActivity extends ActionBarActivity {
   Button b1;

   @Override
   protected void onCreate(Bundle savedInstanceState) {
      super.onCreate(savedInstanceState);
      setContentView(R.layout.activity_main);

      b1=(Button)findViewById(R.id.button);
      b1.setOnClickListener(new View.OnClickListener() {
         @Override
         public void onClick(View v) {
            Intent in =new Intent(MainActivity.this,second.class);
            startActivity(in);
         }
      });
   }
}

以下是 second.java 的內容。

package com.tutorialspoint.myapplication;

import android.app.Activity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import android.widget.Toast;

public class second extends Activity {
   @Override
   protected void onCreate(Bundle savedInstanceState) {
      super.onCreate(savedInstanceState);
      setContentView(R.layout.view);
      Button b1=(Button)findViewById(R.id.button2);

      b1.setOnClickListener(new View.OnClickListener() {
         @Override
         public void onClick(View v) {
            Toast.makeText(second.this,"Thanks",Toast.LENGTH_LONG).show();
         }
      });
   }
}

以下是 activity_main.xml 的內容

在以下程式碼中，abc 表示 tutorialspoint.com 的徽標

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
   xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent"
   android:layout_height="match_parent" android:paddingLeft="@dimen/activity_horizontal_margin"
   android:paddingRight="@dimen/activity_horizontal_margin"
   android:paddingTop="@dimen/activity_vertical_margin"
   android:paddingBottom="@dimen/activity_vertical_margin" tools:context=".MainActivity">

   <TextView
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="UI Animator Viewer"
      android:id="@+id/textView"
      android:textSize="25sp"
      android:layout_centerHorizontal="true" />

   <TextView
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="Tutorials point"
      android:id="@+id/textView2"
      android:layout_below="@+id/textView"
      android:layout_alignRight="@+id/textView"
      android:layout_alignEnd="@+id/textView"
      android:textColor="#ff36ff15"
      android:textIsSelectable="false"
      android:textSize="35dp" />

   <ImageView
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:id="@+id/imageView"
      android:src="@drawable/abc"
      android:layout_below="@+id/textView2"
      android:layout_centerHorizontal="true" />

   <Button
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="Button"
      android:id="@+id/button"
      android:layout_marginTop="98dp"
      android:layout_below="@+id/imageView"
      android:layout_centerHorizontal="true" />

</RelativeLayout>

以下是 view.xml 的內容。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
   android:orientation="vertical" android:layout_width="match_parent"
   android:layout_height="match_parent">

   <Button
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text=" Button"
      android:id="@+id/button2"
      android:layout_gravity="center_horizontal"
      android:layout_centerVertical="true"
      android:layout_centerHorizontal="true" />
</RelativeLayout>

以下是 Strings.xml 的內容。

<resources>
   <string name="app_name">My Application</string>
</resources>

以下是 AndroidManifest.xml 的內容。

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
   package="com.tutorialspoint.myapplication" >

   <application
      android:allowBackup="true"
      android:icon="@mipmap/ic_launcher"
      android:label="@string/app_name"
      android:theme="@style/AppTheme" >

      <activity
         android:name=".MainActivity"
         android:label="@string/app_name" >

         <intent-filter>
            <action android:name="android.intent.action.MAIN" />
            <category android:name="android.intent.category.LAUNCHER" />
         </intent-filter>

      </activity>

      <activity android:name=".second"></activity>

   </application>
</manifest>

讓我們嘗試執行您的 UI 測試應用程式。 我假設您已將您的實際 Android 手機裝置連線到您的計算機。 要從 Android Studio 執行該應用程式，請開啟專案的 Activity 檔案之一，然後點選工具欄中的執行 圖示。 在啟動應用程式之前，Android Studio 將顯示以下視窗以選擇您要執行 Android 應用程式的位置。

選擇您的移動裝置作為選項，然後檢查您的移動裝置，它將顯示應用程式螢幕。 現在只需按照頂部 ui 自動化檢視器部分中提到的步驟操作，即可對該應用程式執行 ui 測試。
