網路理論 - 例題

我們在上一章討論了網路元件的型別。現在，讓我們根據以下示例中給出的V-I特性來確定網路元件的性質。

示例1

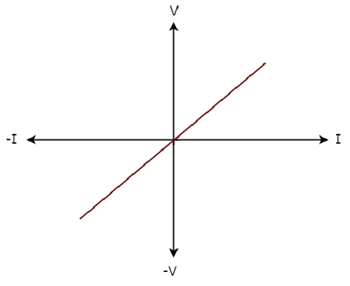

一個網路元件的V-I特性曲線如下所示。

步驟1 - 驗證網路元件是線性還是非線性。

從上圖可以看出，網路元件的V-I特性曲線是一條透過原點的直線。因此，它是一個線性元件。

步驟2 - 驗證網路元件是有源還是無源。

給定的網路元件的V-I特性曲線位於第一和第三象限。

• 在第一象限，電壓(V)和電流(I)的值都為正。因此，電壓(V)和電流(I)的比率給出正的阻抗值。

• 同樣，在第三象限，電壓(V)和電流(I)的值都為負。因此，電壓(V)和電流(I)的比率產生正的阻抗值。

由於給定的V-I特性曲線提供正的阻抗值，因此該網路元件是無源元件。

步驟3 - 驗證網路元件是雙向還是單向。

對於特性曲線上的每一個點(I, V)，在給定的特性曲線上都存在相應的點(-I, -V)。因此，該網路元件是一個雙向元件。

因此，給定的V-I特性曲線表明該網路元件是線性、無源和雙向元件。

示例2

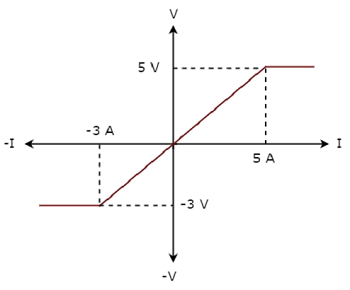

一個網路元件的V-I特性曲線如下所示。

步驟1 - 驗證網路元件是線性還是非線性。

從上圖可以看出，網路元件的V-I特性曲線僅在點(-3A, -3V)和(5A, 5V)之間是一條直線。超出這些點，V-I特性曲線不遵循線性關係。因此，它是一個非線性元件。

步驟2 - 驗證網路元件是有源還是無源。

給定的網路元件的V-I特性曲線位於第一和第三象限。在這兩個象限中，電壓(V)和電流(I)的比率產生正的阻抗值。因此，該網路元件是一個無源元件。

步驟3 - 驗證網路元件是雙向還是單向。

考慮特性曲線上的點(5A, 5V)。相應的點(-5A, -3V)存在於給定的特性曲線上，而不是(-5A, -5V)。因此，該網路元件是一個單向元件。

因此，給定的V-I特性曲線表明該網路元件是非線性、無源和單向元件。
