Android - 碎片過渡

什麼是過渡？

Lollipop 中的活動和碎片過渡建立在一個名為 Transitions 的 Android 中相對較新的功能之上。過渡框架在 KitKat 中引入，為應用程式中不同 UI 狀態之間的動畫提供了方便的 API。該框架建立在兩個關鍵概念之上：場景和過渡。場景定義了應用程式 UI 的給定狀態，而過渡定義了兩個場景之間的動畫更改。

當場景發生變化時，過渡有兩個主要職責 -

• 捕獲開始和結束場景中每個檢視的狀態。
• 根據差異建立動畫器，該動畫器將檢視從一個場景動畫到另一個場景。

示例

此示例將向您解釋如何使用碎片過渡建立自定義動畫。因此，讓我們按照以下步驟操作，類似於我們在建立 Hello World 示例時所遵循的步驟 -

以下是 res.layout/activity_main.xml 的內容，它包含 TextView。

<?xml version="1.0" encoding="utf-8"?>
<TextView xmlns:android="http://schemas.android.com/apk/res/android"
   android:id="@+id/text"
   android:layout_width="match_parent"
   android:layout_height="match_parent"
   android:gravity="center_vertical|center_horizontal"
   android:text="@string/hello_world"
   android:textAppearance="?android:attr/textAppearanceMedium" />

以下是 res/animation/fragment_stack.xml 檔案的內容。它包含框架佈局和按鈕。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
   xmlns:android="http://schemas.android.com/apk/res/android"
   android:layout_width="match_parent"
   android:layout_height="match_parent"
   android:orientation="vertical" >

   <fragment
      android:id="@+id/fragment1"
      android:name="com.pavan.listfragmentdemo.MyListFragment"
      android:layout_width="match_parent"
      android:layout_height="match_parent" />

</LinearLayout>

以下是 res/animation/fragment_slide_left_enter.xml 檔案的內容。它包含 set 方法和物件動畫器。

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android">
   <objectAnimator
      android:interpolator="@android:interpolator/decelerate_quint"
      android:valueFrom="100dp" android:valueTo="0dp"
      android:valueType="floatType"
      android:propertyName="translationX"
      android:duration="@android:integer/config_mediumAnimTime" />

   <objectAnimator
      android:interpolator="@android:interpolator/decelerate_quint"
      android:valueFrom="0.0" android:valueTo="1.0"
      android:valueType="floatType"
      android:propertyName="alpha"
      android:duration="@android:integer/config_mediumAnimTime" />
</set>

以下是 res/animation/fragment_slide_left_exit.xml 檔案的內容。它包含 set 和物件動畫器標籤。

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android">
   <objectAnimator
      android:interpolator="@android:interpolator/decelerate_quint"
      android:valueFrom="0dp" android:valueTo="-100dp"
      android:valueType="floatType"
      android:propertyName="translationX"
      android:duration="@android:integer/config_mediumAnimTime" />

   <objectAnimator
      android:interpolator="@android:interpolator/decelerate_quint"
      android:valueFrom="1.0" android:valueTo="0.0"
      android:valueType="floatType"
      android:propertyName="alpha"
      android:duration="@android:integer/config_mediumAnimTime" />
</set>

以下程式碼將是 res/animation/fragment_slide_right_enter.xml 檔案的內容。它包含 set 和物件動畫器標籤。

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android">
   <objectAnimator
      android:interpolator="@android:interpolator/decelerate_quint"
      android:valueFrom="-100dp" android:valueTo="0dp"
      android:valueType="floatType"
      android:propertyName="translationX"
      android:duration="@android:integer/config_mediumAnimTime" />

   <objectAnimator
      android:interpolator="@android:interpolator/decelerate_quint"
      android:valueFrom="0.0" android:valueTo="1.0"
      android:valueType="floatType"
      android:propertyName="alpha"
      android:duration="@android:integer/config_mediumAnimTime" />
</set>

以下程式碼將是 res/animation/fragment_slide_right_exit.xml 檔案的內容，它包含 set 和物件動畫器標籤。

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android">
   <objectAnimator
      android:interpolator="@android:interpolator/decelerate_quint"
      android:valueFrom="0dp" android:valueTo="100dp"
      android:valueType="floatType"
      android:propertyName="translationX"
      android:duration="@android:integer/config_mediumAnimTime" />

   <objectAnimator
      android:interpolator="@android:interpolator/decelerate_quint"
      android:valueFrom="1.0" android:valueTo="0.0"
      android:valueType="floatType"
      android:propertyName="alpha"
      android:duration="@android:integer/config_mediumAnimTime" />
</set>

以下程式碼將是 src/main/java/MainActivity.java 檔案的內容。它包含按鈕偵聽器、碎片棧和 onCreateView。

package com.example.fragmentcustomanimations;

import android.app.Activity;
import android.app.Fragment;
import android.app.FragmentTransaction;
import android.os.Bundle;

import android.view.LayoutInflater;
import android.view.View;
import android.view.View.OnClickListener;
import android.view.ViewGroup;

import android.widget.Button;
import android.widget.TextView;

/**
 * Demonstrates the use of custom animations in a FragmentTransaction when
 * pushing and popping a stack.
 */
public class FragmentCustomAnimations extends Activity {
   int mStackLevel = 1;

   @Override
   protected void onCreate(Bundle savedInstanceState) {
      super.onCreate(savedInstanceState);
      setContentView(R.layout.fragment_stack);

      // Watch for button clicks.
      Button button = (Button)findViewById(R.id.new_fragment);

      button.setOnClickListener(new OnClickListener() {
         public void onClick(View v) {
            addFragmentToStack();
         }
      });

      if (savedInstanceState == null) {
         // Do first time initialization -- add initial fragment.
         Fragment newFragment = CountingFragment.newInstance(mStackLevel);
         FragmentTransaction ft = getFragmentManager().beginTransaction();
         ft.add(R.id.simple_fragment, newFragment).commit();
      }
      else
      {
         mStackLevel = savedInstanceState.getInt("level");
      }
   }

   @Override
   public void onSaveInstanceState(Bundle outState) {
      super.onSaveInstanceState(outState);
      outState.putInt("level", mStackLevel);
   }

   void addFragmentToStack() {
      mStackLevel++;

      // Instantiate a new fragment.
      Fragment newFragment = CountingFragment.newInstance(mStackLevel);

      // Add the fragment to the activity, pushing this transaction
      // on to the back stack.
      FragmentTransaction ft = getFragmentManager().beginTransaction();
      ft.setCustomAnimations(R.animator.fragment_slide_left_enter,
      R.animator.fragment_slide_left_exit,
      R.animator.fragment_slide_right_enter,
      R.animator.fragment_slide_right_exit);
      ft.replace(R.id.simple_fragment, newFragment);
      ft.addToBackStack(null);
      ft.commit();
   }

   public static class CountingFragment extends Fragment {
      int mNum;
      /**
      * Create a new instance of CountingFragment, providing "num"
      * as an argument.
      */
      static CountingFragment newInstance(int num) {
         CountingFragment f = new CountingFragment();

         // Supply num input as an argument.
         Bundle args = new Bundle();
         args.putInt("num", num);
         f.setArguments(args);
         return f;
      }

      /**
      * When creating, retrieve this instance's number from its arguments.
      */

      @Override
      public void onCreate(Bundle savedInstanceState) {
         super.onCreate(savedInstanceState);
         mNum = getArguments() != null ? getArguments().getInt("num") : 1;
      }
      /**
      * The Fragment's UI is just a simple text view showing its
      * instance number.
      */

      @Override
      public View onCreateView(LayoutInflater inflater,
         ViewGroup container,Bundle savedInstanceState) {
         View v = inflater.inflate(R.layout.hello_world, container, false);
         View tv = v.findViewById(R.id.text);
         ((TextView)tv).setText("Fragment #" + mNum);
         tv.setBackgroundDrawable(getResources().
            getDrawable(android.R.drawable.gallery_thumb));
         return v;
      }
   }
}

以下是 AndroidManifest.xml 的內容。

<?xml version="1.0" encoding="utf-8"?>
   <manifest xmlns:android="http://schemas.android.com/apk/res/android"
   package="com.example.fragmentcustomanimations"
   android:versionCode="1"
   android:versionName="1.0" >

   <application
      android:allowBackup="true"
      android:icon="@drawable/ic_launcher"
      android:label="@string/app_name"
      android:theme="@style/AppTheme" >

      <activity
         android:name="com.example.fragmentcustomanimations.MainActivity"
         android:label="@string/app_name" >

         <intent-filter>
            <action android:name="android.intent.action.MAIN" />
            <category android:name="android.intent.category.LAUNCHER" />
         </intent-filter>

      </activity>

   </application>
</manifest>

執行應用程式

讓我們嘗試執行我們剛剛建立的 碎片過渡應用程式。我假設您在進行環境設定時建立了 AVD。要從 Android Studio 執行應用程式，請開啟專案的一個活動檔案，然後單擊工具欄中的執行 圖示。Android 將應用程式安裝到您的 AVD 上並啟動它，如果您的設定和應用程式一切正常，它將顯示以下模擬器視窗。

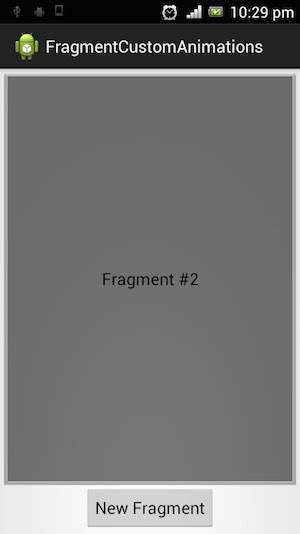

如果單擊新碎片，它將把第一個碎片更改為第二個碎片，如下所示。
