三相變壓器

在實踐中，電力是透過使用三相系統進行發電、傳輸和分配的。因此，我們需要一個**三相變壓器**來在電力系統網路的各個階段升壓或降壓。

我們可以透過以下兩種方式之一來構建三相變壓器：

• 我們可以連線三個獨立的單相變壓器進行三相執行。這種佈置被稱為**三相變壓器組**。

• 我們可以構建一個單一的**三相變壓器**，它包含一個磁芯以及所有三個相位的繞組。整個元件組合在一個結構中。

三相變壓器的繞組可以按以下方式連線：

• **星形-星形連線** - 在這種情況下，初級和次級繞組都採用星形連線。

• **三角形-三角形連線** - 在這種情況下，初級和次級繞組都採用三角形連線。

• **三角形-星形連線** - 在這種情況下，初級繞組採用三角形連線，而次級繞組採用星形連線。

• **星形-三角形連線** - 在這種情況下，初級繞組採用星形連線，而次級繞組採用三角形連線。

三相變壓器的構造

三相變壓器可以透過兩種方式構造，即**核心式結構**和**殼式結構**。

核心式結構

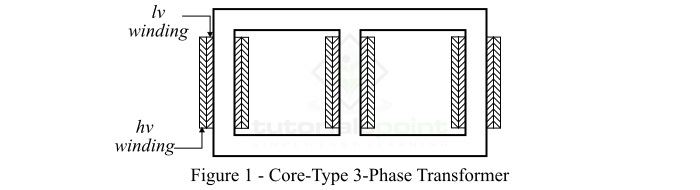

在三相變壓器的核心式結構中，磁芯具有三個垂直鐵芯和兩個水平部分，如圖 1 所示。此處，每一鐵芯上都放置了一對初級和次級繞組。低壓 (lv) 繞組放置在靠近鐵芯的位置，而高壓 (hv) 繞組纏繞在 lv 繞組周圍。

殼式結構

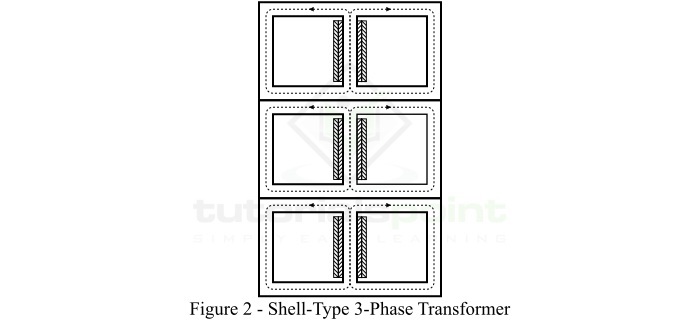

殼式三相變壓器可以透過將三個單相殼式變壓器堆疊在一起構建，如圖 2 所示。在這種情況下，初級和次級繞組都放置在中心鐵芯上，兩個外鐵芯作為磁通路徑。殼式三相變壓器的行為與三個單相變壓器組的行為幾乎相同。

三臺單相變壓器組的優點

以下是一組三個單相變壓器相對於三相單元變壓器的主要優點：

• 當變壓器組中的一臺單相變壓器損壞並與服務隔離時，其餘兩臺變壓器可用於以開三角形連線供電。

• 在變壓器組中，我們可以提供一臺 kVA 額定值高於其他變壓器的單相變壓器來供電不平衡負載。

• 對於一組三個單相變壓器，備用要求較低。

• 運輸單相變壓器比運輸三相變壓器更方便。

三相單元變壓器的優點

對於相同的 kVA 額定值，三相單元變壓器相對於一組三個單相變壓器具有以下優點：

• 三相單元變壓器體積更小、重量更輕且成本更低。

• 它的效率高於變壓器組。

• 它的安裝簡單。

根據需要，我們使用變壓器組和三相單元變壓器。但是，通常的做法是使用三相單元變壓器。
