WPF - 畫布面板

Canvas 面板是基本的佈局面板，其中子元素可以使用相對於Canvas任何一側（如左、右、上、下）的座標顯式定位。

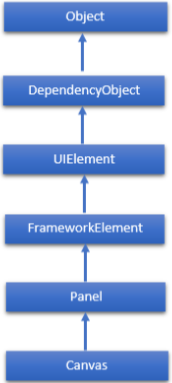

通常，Canvas 用於 2D 圖形元素（如 Ellipse、Rectangle 等），但不適用於 UI 元素，因為指定絕對座標在調整大小、本地化或縮放 XAML 應用程式時會造成麻煩。Canvas 類的層次繼承如下：

Canvas 類常用屬性

以下是 Canvas 最常用的屬性。

序號	屬性及說明
1	Background 獲取或設定填充面板內容區域的畫刷。（繼承自 Panel）
2	Children 獲取此 Panel 的子元素的 UIElementCollection。（繼承自 Panel。）
3	Height 獲取或設定元素的建議高度。（繼承自 FrameworkElement。）
4	ItemHeight 獲取或設定一個值，該值指定 WrapPanel 中包含的所有項的高度。
5	ItemWidth 獲取或設定一個值，該值指定 WrapPanel 中包含的所有項的寬度。
6	LogicalChildren 獲取一個列舉器，該列舉器可以迭代此 Panel 元素的邏輯子元素。（繼承自 Panel。）
7	LogicalOrientation 面板的方向，如果面板僅支援在一個維度上進行佈局。（繼承自 Panel。）
8	LeftProperty 標識 Canvas.Left XAML 附加屬性。
9	Margin 獲取或設定元素的外邊距。（繼承自 FrameworkElement。）
10	Name 獲取或設定元素的標識名稱。名稱提供一個引用，以便程式碼隱藏（例如事件處理程式程式碼）在 XAML 處理器在處理過程中構造標記元素後引用它。（繼承自 FrameworkElement。）
11	Orientation 獲取或設定一個值，該值指定排列子內容的維度。
12	Parent 獲取此元素的邏輯父元素。（繼承自 FrameworkElement。）
13	Resources 獲取或設定本地定義的資源字典。（繼承自 FrameworkElement。）
14	Style 獲取或設定此元素在呈現時使用的樣式。（繼承自 FrameworkElement。）
15	TopProperty 標識 Canvas.Top XAML 附加屬性。
16	Width 獲取或設定元素的寬度。（繼承自 FrameworkElement。）
17	ZIndexProperty 標識 Canvas.ZIndex XAML 附加屬性。

Canvas 常用方法

以下是 Canvas 最常用的方法。

序號	方法及說明
1	GetLeft 獲取目標元素的 Canvas.Left XAML 附加屬性的值。
2	GetTop 獲取目標元素的 Canvas.Top XAML 附加屬性的值。
3	GetZIndex 獲取目標元素的 Canvas.ZIndex XAML 附加屬性的值。
4	SetLeft 設定目標元素的 Canvas.Left XAML 附加屬性的值。
5	SetTop 設定目標元素的 Canvas.Top XAML 附加屬性的值。
6	SetZIndex 設定目標元素的 Canvas.ZIndex XAML 附加屬性的值。

示例

以下示例演示如何將子元素新增到 Canvas 中。以下 XAML 實現在 Canvas 中建立橢圓，並具有不同的偏移屬性。

<Window x:Class = "WPFConvas.MainWindow"
   xmlns = "http://schemas.microsoft.com/winfx/2006/xaml/presentation"
   xmlns:x = "http://schemas.microsoft.com/winfx/2006/xaml"
   xmlns:d = "http://schemas.microsoft.com/expression/blend/2008"
   xmlns:mc = "http://schemas.openxmlformats.org/markup-compatibility/2006"
   xmlns:local = "clr-namespace:WPFConvas"
   mc:Ignorable = "d" Title = "MainWindow" Height = "400" Width = "604">

   <Grid>
      <Canvas Width = "580" Height = "360" >
         <Ellipse Canvas.Left = "30" Canvas.Top = "30"
            Fill = "Gray" Width = "200" Height = "120" />
         <Ellipse Canvas.Right = "30" Canvas.Top = "30"
            Fill = "Aqua" Width = "200" Height = "120" />
         <Ellipse Canvas.Left = "30" Canvas.Bottom = "30"
            Fill = "Gainsboro" Width = "200" Height = "120" />
         <Ellipse Canvas.Right = "30" Canvas.Bottom = "30"
            Fill = "LightCyan" Width = "200" Height = "120" />
      </Canvas>
   </Grid>

</Window>

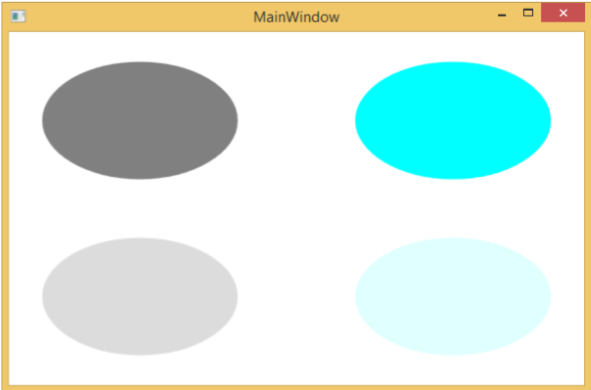

編譯並執行上述程式碼時，將生成以下輸出：

建議您執行上述示例程式碼，並嘗試此類的其他屬性。
