頻譜分析儀

用於在頻域分析波形的電子儀器稱為頻譜分析儀。基本上，它在其 CRT 螢幕上顯示訊號的能量分佈。這裡，x 軸表示頻率，y 軸表示幅度。

頻譜分析儀的型別

我們可以將頻譜分析儀分為以下兩種型別。

• 濾波器組頻譜分析儀
• 超外差頻譜分析儀

現在，讓我們逐一討論這兩種頻譜分析儀。

濾波器組頻譜分析儀

用於分析音訊範圍訊號的頻譜分析儀稱為濾波器組頻譜分析儀，或即時頻譜分析儀，因為它顯示（顯示）所有輸入頻率的任何變化。

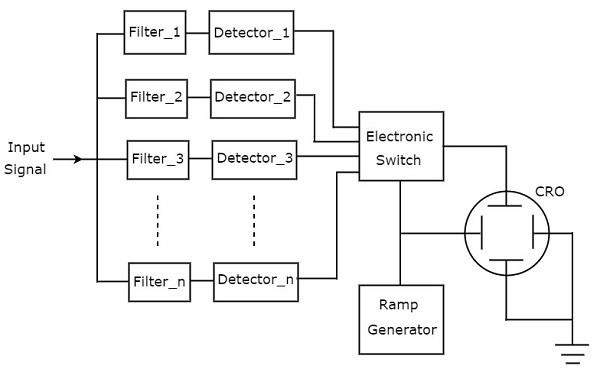

下圖顯示了濾波器組頻譜分析儀的框圖。

下面介紹了濾波器組頻譜分析儀的工作原理。

• 它有一組帶通濾波器，每個濾波器都設計用於允許特定頻段的頻率透過。每個帶通濾波器的輸出都連線到相應的檢測器。

• 所有檢測器的輸出都連線到電子開關。該開關允許檢測器的輸出依次連線到示波器的垂直偏轉板。因此，示波器在其 CRT 螢幕上顯示音訊訊號的頻譜。

超外差頻譜分析儀

用於分析射頻範圍訊號的頻譜分析儀稱為超外差頻譜分析儀。其框圖如下所示。

下面介紹了超外差頻譜分析儀的工作原理。

• 要分析的射頻訊號應用於輸入衰減器。如果訊號幅度太大，則可以透過輸入衰減器進行衰減。

• 低通濾波器 (LPF) 只允許頻率低於截止頻率的頻率分量透過。

• 混頻器接收來自低通濾波器和電壓調諧振盪器的輸入。它產生一個輸出，該輸出是應用於它的兩個訊號的頻率之差。

• 中頻放大器放大中頻 (IF) 訊號，即混頻器的輸出。放大的中頻訊號應用於檢測器。

檢測器的輸出連線到示波器的垂直偏轉板。因此，示波器在其 CRT 螢幕上顯示射頻訊號的頻譜。

因此，我們可以根據要分析的訊號的頻率範圍選擇特定的頻譜分析儀。
