其他交流電壓表

上一章我們討論了基於整流器的交流電壓表。本章涵蓋以下兩種型別的交流電壓表。

• 峰值響應交流電壓表
• 真有效值響應交流電壓表

現在，讓我們逐一討論這兩種型別的交流電壓表。

峰值響應交流電壓表

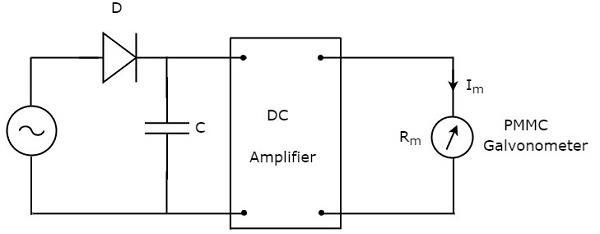

顧名思義，峰值響應交流電壓表對交流電壓訊號的峰值做出響應。這意味著該電壓表測量交流電壓的峰值。峰值響應交流電壓表的電路圖如下所示：

上述電路由二極體、電容、直流放大器和PMMC檢流計組成。電路中的二極體用於整流。因此，二極體將交流電壓訊號轉換為直流電壓訊號。電容充電至該直流電壓訊號的峰值。

在交流電壓訊號的正半周，二極體導通，電容充電至交流電壓訊號的峰值。當交流電壓訊號的值小於此值時，二極體將反向偏置。

因此，電容將透過直流放大器的電阻放電，直到交流電壓訊號的下一個正半周。當交流電壓訊號的值大於電容電壓時，二極體導通，該過程將重複。

我們應該選擇元件值，以便電容快速充電並緩慢放電。結果，儀表始終響應此電容電壓，即交流電壓的峰值。

真有效值響應交流電壓表

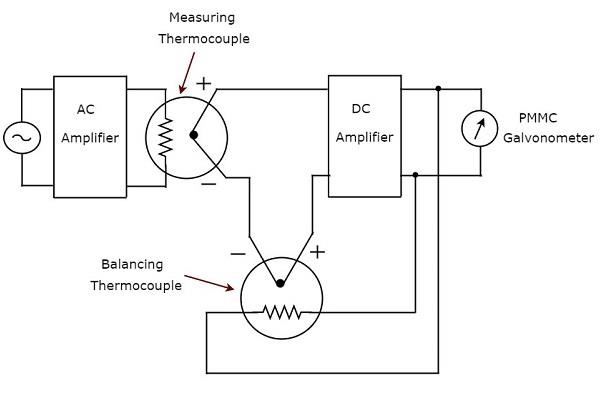

顧名思義，真有效值響應交流電壓表對交流電壓訊號的真有效值做出響應。該電壓表測量交流電壓的有效值。真有效值響應交流電壓表的電路圖如下所示：

上述電路由交流放大器、兩個熱電偶、直流放大器和PMMC檢流計組成。交流放大器放大交流電壓訊號。上述電路中使用的兩個熱電偶是測量熱電偶和平衡熱電偶。測量熱電偶產生一個輸出電壓，該電壓與交流電壓訊號的有效值成正比。

任何熱電偶都將輸入量的平方轉換為普通量。這意味著熱電偶的輸出和輸入之間存在非線性關係。透過在反饋電路中使用另一個熱電偶，可以忽略熱電偶非線性行為的影響。在上述電路中用於此目的的熱電偶稱為平衡熱電偶。

兩個熱電偶，即測量熱電偶和平衡熱電偶，共同構成直流放大器輸入端的電橋。結果，儀表始終響應交流電壓訊號的真有效值。
