歐姆表

用於測量電路中任意兩點之間電阻值的儀器稱為歐姆表。它也可用於查詢未知電阻的值。電阻的單位是歐姆，測量儀器是表。因此，“歐姆表”一詞是由“歐姆”和“表”這兩個詞組合而成的。

歐姆表的型別

以下是兩種型別的歐姆表。

• 串聯歐姆表
• 並聯歐姆表

現在，讓我們逐一討論這兩種型別的歐姆表。

串聯歐姆表

如果電阻的值未知，並且必須透過將其串聯到歐姆表中來測量，則該歐姆表稱為串聯歐姆表。串聯歐姆表的電路圖如下所示。

電路中A & B端子左側的部分是串聯歐姆表。因此，我們可以透過將其放置在A & B端子的右側來測量未知電阻的值。現在，讓我們討論一下串聯歐姆表的刻度盤。

• 如果$R_{x}= 0 \:\Omega$，則端子A & B將彼此短路。因此，電流表電流在電阻$R_{1}$和$R_{2}$之間分配。現在，改變電阻$R_{2}$的值，使其整個電流表電流僅流過電阻$R_{1}$。在這種情況下，電流表顯示滿刻度偏轉電流。因此，電流表的這個滿刻度偏轉電流可以表示為$0 \:\Omega$。

• 如果$R_{x}= \infty \:\Omega$，則端子A & B將彼此斷路。因此，沒有電流流過電阻$R_{1}$。在這種情況下，電流表顯示零偏轉電流。因此，電流表的這個零偏轉可以表示為$\infty \Omega$。

• 這樣，透過考慮$R_{x}$的不同值，電流表顯示不同的偏轉。因此，我們可以相應地用相應的電阻值表示這些偏轉。

串聯歐姆表有一個刻度盤。它分別在刻度盤右側和左側的端點處有0 $\Omega$和$\infty \:\Omega$的指示。串聯歐姆表適用於測量高阻值。

並聯歐姆表

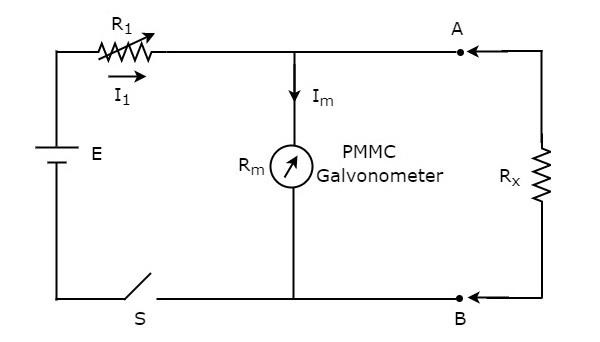

如果電阻的值未知，並且需要透過將其並聯（分流）到歐姆表中來測量，則該歐姆表稱為並聯歐姆表。並聯歐姆表的電路圖如下所示。

電路中A & B端子左側的部分是並聯歐姆表。因此，我們可以透過將其放置在A & B端子的右側來測量未知電阻的值。

現在，讓我們討論一下並聯歐姆表的刻度盤。在使用時，閉合上述電路的開關S。

• 如果$R_{x}=0 \:\Omega$，則端子A & B將彼此短路。因此，整個電流$I_{1}$流過端子A & B。在這種情況下，沒有電流流過PMMC檢流計。因此，PMMC檢流計的零偏轉可以表示為$0 \:\Omega$。

• 如果$R_{x}=\infty \:\Omega$，則端子A & B將彼此斷路。因此，沒有電流流過端子A & B。在這種情況下，整個電流$I_{1}$流過PMMC檢流計。如果需要，改變（調整）電阻$R_{1}$的值，直到PMMC檢流計顯示滿刻度偏轉電流。因此，PMMC檢流計的這個滿刻度偏轉電流可以表示為$\infty \:\Omega$。

• 這樣，透過考慮$R_{x}$的不同值，電流表顯示不同的偏轉。因此，我們可以相應地用相應的電阻值表示這些偏轉。

並聯歐姆表有一個刻度盤。它分別在刻度盤左側和右側的端點處有$0 \:\Omega$和$\infty \:\Omega$的指示。

並聯歐姆表適用於測量低阻值。因此，我們可以根據要測量的電阻值（即高或低）使用串聯歐姆表或並聯歐姆表。
