萬用表

在之前的章節中，我們討論了電壓表、電流表和歐姆表。這些測量儀器分別用於測量電壓、電流和電阻。這意味著，我們有單獨的測量儀器來測量電壓、電流和電阻。

假設，如果可以使用單個測量儀器一次測量電壓、電流和電阻等量，則稱其為萬用表。它被稱為萬用表，因為它可以一次測量多個電量。

使用萬用表進行測量

萬用表是一種用於測量直流和交流電壓、直流和交流電流以及多個量程電阻的儀器。它也稱為電子萬用表或電壓歐姆表 (VOM)。

直流電壓測量

萬用表電路圖中可用於測量直流電壓的部分如下圖所示。

上述電路類似於多量程直流電壓表。電阻與PMMC檢流計串聯的組合是一個直流電壓表。因此，它可以用來測量高達一定值的直流電壓。

透過增加電阻值，我們可以增加使用相同的直流電壓表可以測量的直流電壓範圍。當我們將電阻串聯連線時，等效電阻值會增加。

在上圖電路中，我們可以使用與PMMC檢流計串聯的電阻$R_{5}$來測量高達2.5V的直流電壓。透過將電阻$R_{4}$與之前的電路串聯，我們可以測量高達10V的直流電壓。透過這種方式，我們可以簡單地透過將電阻與之前的電路串聯來增加直流電壓的測量範圍。

透過將開關S連線到所需的電壓範圍，我們可以測量電路任意兩點之間的直流電壓。

直流電流測量

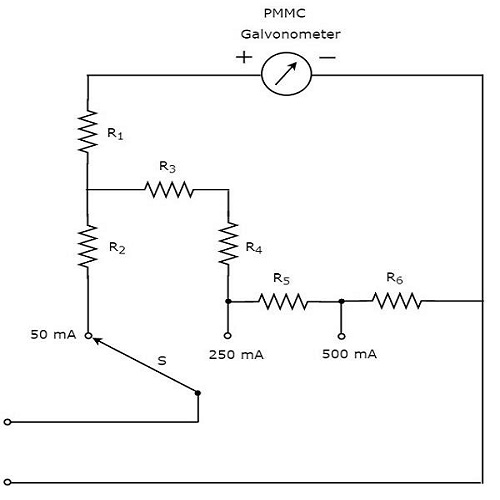

萬用表電路圖中可用於測量直流電流的部分如下圖所示。

上述電路類似於多量程直流電流表。電阻與PMMC檢流計並聯的組合是一個直流電流表。因此，它可以用來測量高達一定值的直流電流。

透過將電阻與之前的電阻並聯，我們可以獲得使用相同的直流電流表測量的不同量程的直流電流。在上圖電路中，電阻$R_{1}$與PMMC檢流計串聯，以防止儀表因大電流而損壞。

透過將開關S連線到所需的電流範圍，我們可以測量流過電路任意兩點的直流電流。

交流電壓測量

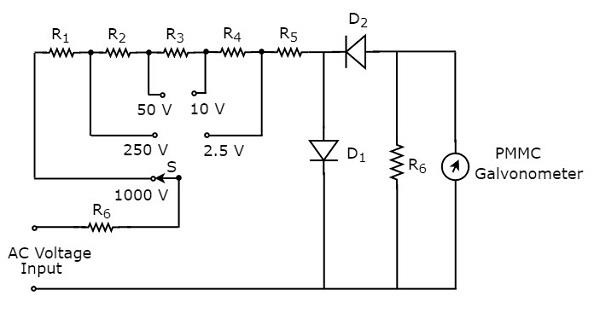

萬用表電路圖中可用於測量交流電壓的部分如下圖所示。

上述電路類似於多量程交流電壓表。我們知道，只需將整流器與直流電壓表串聯（級聯）即可獲得交流電壓表。上述電路只是透過在電阻$R_{5}$和PMMC檢流計之間放置二極體組合和電阻$R_{6}$而建立的。

透過將開關S連線到所需的電壓範圍，我們可以測量電路任意兩點之間的交流電壓。

電阻測量

萬用表電路圖中可用於測量電阻的部分如下圖所示。

在進行任何測量之前，我們必須執行以下兩項任務。

• 短路儀器
• 調整零點調節控制，直到儀表顯示滿刻度電流。這意味著儀表指示零電阻值。

現在，上述電路充當分流歐姆表，其刻度倍數為1，即10⁰。我們還可以將10的更高次冪視為測量高電阻的刻度倍數。
