雷達系統 - 脈衝雷達

用於檢測靜止目標並使用脈衝訊號工作的雷達稱為基本脈衝雷達或簡稱為脈衝雷達。在本章中，讓我們討論脈衝雷達的工作原理。

脈衝雷達的框圖

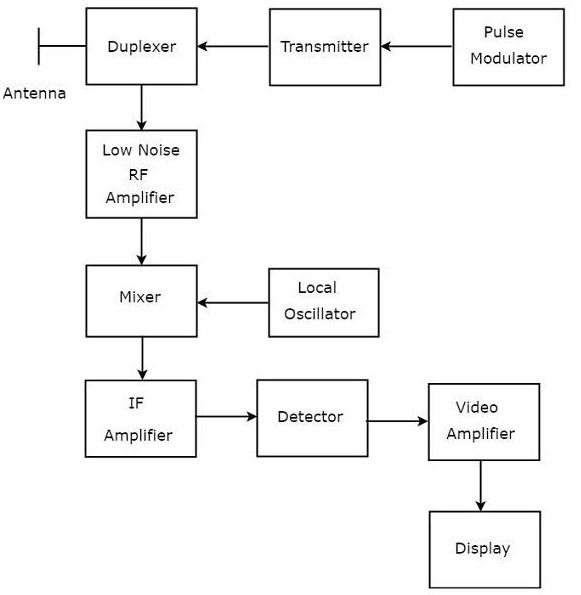

脈衝雷達使用單個天線在雙工器的幫助下進行訊號的傳送和接收。以下是脈衝雷達的框圖：

現在讓我們看看脈衝雷達每個模組的功能：

• 脈衝調製器 - 它產生脈衝調製訊號，並將其應用於發射機。

• 發射機 - 它發射脈衝調製訊號，這是一個重複脈衝序列。

• 雙工器 - 它是一個微波開關，可交替地將天線連線到發射機部分和接收機部分。當雙工器將天線連線到發射機時，天線發射脈衝調製訊號。類似地，當雙工器將天線連線到低噪聲射頻放大器時，天線接收到的訊號將被饋送到低噪聲射頻放大器。

• 低噪聲射頻放大器 - 它放大天線接收到的微弱射頻訊號。該放大器的輸出連線到混頻器。

• 本振 - 它產生具有穩定頻率的訊號。本振的輸出連線到混頻器。

• 混頻器 - 我們知道混頻器可以產生施加到其上的頻率的和與差。其中，頻率的差將是中頻 (IF) 型別。

• 中頻放大器 - 中頻放大器放大中頻 (IF) 訊號。圖中所示的中頻放大器僅允許從混頻器獲得的中頻並對其進行放大。它提高了輸出端的信噪比。

• 檢波器 - 它解調從中頻放大器輸出獲得的訊號。

• 影片放大器 - 顧名思義，它放大從檢波器輸出獲得的影片訊號。

• 顯示器 - 通常，它在 CRT 螢幕上顯示放大的影片訊號。

在本章中，我們討論了脈衝雷達的工作原理以及它如何用於檢測靜止目標。在隨後的章節中，我們將討論可用於檢測非靜止目標的雷達。
