微處理器 - 8257 DMA 控制器

DMA 代表直接記憶體訪問 (Direct Memory Access)。它由英特爾設計，用於以最快的速度傳輸資料。它允許裝置直接向記憶體傳輸資料/從記憶體接收資料，而無需 CPU 干預。

使用 DMA 控制器，裝置請求 CPU 保持其資料、地址和控制匯流排，以便裝置可以自由地直接向記憶體傳輸資料/從記憶體接收資料。只有在從 CPU 接收到 HLDA 訊號後，才會啟動 DMA 資料傳輸。

DMA 操作是如何執行的？

以下是 DMA 執行的操作序列：

最初，當任何裝置必須在裝置和記憶體之間傳送資料時，裝置必須向 DMA 控制器傳送 DMA 請求 (DRQ)。
DMA 控制器向 CPU 傳送保持請求 (HRQ) 並等待 CPU 宣告 HLDA。
然後，微處理器將所有資料匯流排、地址匯流排和控制匯流排置為三態。CPU 放棄對匯流排的控制，並透過 HLDA 訊號確認 HOLD 請求。
現在 CPU 處於 HOLD 狀態，DMA 控制器必須管理 CPU、記憶體和 I/O 裝置之間總線上的操作。

8257 的特點

以下是 8257 一些突出的特點：

它有四個通道，可用於四個 I/O 裝置。
每個通道都有 16 位地址和 14 位計數器。
每個通道最多可以傳輸 64kb 的資料。
每個通道可以獨立程式設計。
每個通道可以執行讀取傳輸、寫入傳輸和驗證傳輸操作。
它向外圍裝置生成 MARK 訊號，表示已傳輸 128 位元組。
它需要單相時鐘。
其頻率範圍為 250Hz 至 3MHz。
它有兩種工作模式：**主模式**和**從模式**。

8257 架構

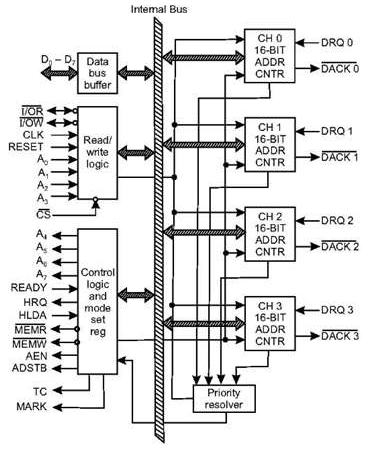

下圖顯示了 8257 的架構：

8257 引腳描述

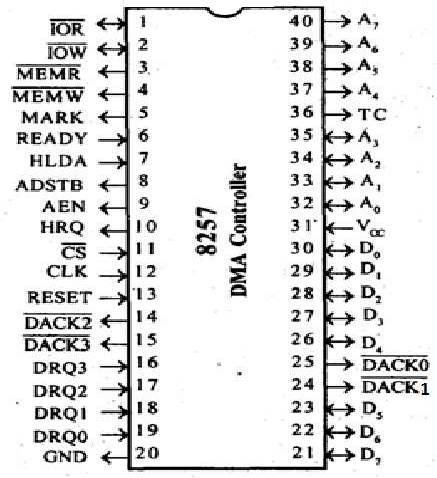

下圖顯示了 8257 DMA 控制器的引腳圖：

DRQ₀−DRQ₃

這些是四個獨立的通道 DMA 請求輸入，外圍裝置使用它們來使用 DMA 服務。當選擇固定優先順序模式時，DRQ₀ 具有最高優先順序，DRQ₃ 具有最低優先順序。

DACK₀ − DACK₃

這些是低電平有效的 DMA 確認線，它們透過 CPU 更新請求外圍裝置的請求狀態。這些線也可以充當請求裝置的選通線。

D₀ − D₇

這些是雙向資料線，用於將系統匯流排與 DMA 控制器的內部資料匯流排介面。在從模式下，它將命令字傳輸到 8257，並將狀態字從 8257 傳輸出來。在主模式下，這些線用於將生成的地址的高位位元組傳送到鎖存器。該地址進一步使用 ADSTB 訊號鎖存。

IOR

這是一個低電平有效的雙向三態輸入線，CPU 在從模式下使用它來讀取 8257 的內部暫存器。在主模式下，它用於在記憶體寫週期期間從外圍裝置讀取資料。

IOW

這是一個低電平有效的雙向三態線，用於將資料匯流排的內容載入到 8 位模式暫存器或 16 位 DMA 地址暫存器或終端計數暫存器的高/低位元組。在主模式下，它用於在 DMA 記憶體讀取週期期間將資料載入到外圍裝置。

CLK

這是一個時鐘頻率訊號，8257 的內部操作需要它。

RESET

此訊號用於透過停用所有 DMA 通道來重置 DMA 控制器。

A₀ - A₃

這些是四個最低有效地址線。在從模式下，它們充當輸入，選擇要讀取或寫入的暫存器之一。在主模式下，它們是 8257 生成的四個最低有效記憶體地址輸出線。

CS

這是一個低電平有效的片選線。在從模式下，它使能對 8257 的讀/寫操作。在主模式下，它停用對 8257 的讀/寫操作。

A₄ - A₇

這些是 DMA 在主模式下生成的低位元組地址的高四位。

READY

這是一個高電平有效的非同步輸入訊號，它透過插入等待狀態使 DMA 準備好。

HRQ

此訊號用於接收來自輸出裝置的保持請求訊號。在從模式下，它與 8257 的 DRQ 輸入線連線。在主模式下，它與 CPU 的 HOLD 輸入連線。

HLDA

這是保持確認訊號，當它設定為 1 時，它表示 DMA 控制器 CPU 已將匯流排授予請求外圍裝置。

MEMR

這是低電平有效的記憶體讀取訊號，用於在 DMA 讀取週期期間讀取定址記憶體位置的資料。

MEMW

這是一個低電平有效的三態訊號，用於在 DMA 寫入操作期間將資料寫入定址記憶體位置。

ADST

此訊號用於將 DMA 控制器生成的記憶體地址的高位位元組轉換為鎖存器。

AEN

此訊號用於停用地址匯流排/資料匯流排。

TC

它代表“終端計數”，它向當前外圍裝置指示當前 DMA 週期。

MARK

從開始起每 128 個週期或其整數倍數後，標記將被啟用。它表示當前 DMA 週期是自上次向所選外圍裝置輸出 MARK 訊號以來的第 128 個週期。

V_cc

這是電路操作所需的電源訊號。
