微控制器 - 8051 引腳描述

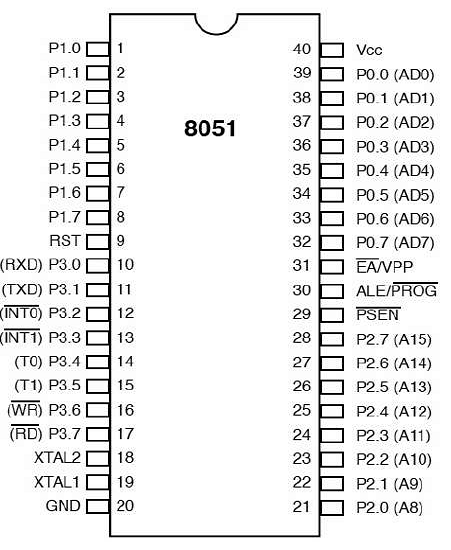

8051 微控制器的引腳圖如下所示:

8051 Pin Diagram
  • 引腳 1 到 8 - 這些引腳稱為埠 1。該埠不執行任何其他功能。它是一個內部上拉的、雙向的 I/O 埠。

  • 引腳 9 - 這是一個復位引腳,用於將微控制器重置到其初始值。

  • 引腳 10 到 17 - 這些引腳稱為埠 3。該埠執行一些功能,例如中斷、定時器輸入、控制訊號、序列通訊訊號 RxD 和 TxD 等。

  • 引腳 18 和 19 - 這些引腳用於連線外部晶體以獲得系統時鐘。

  • 引腳 20 - 該引腳為電路提供電源。

  • 引腳 21 到 28 - 這些引腳稱為埠 2。它用作 I/O 埠。高位地址匯流排訊號也使用此埠進行復用。

  • 引腳 29 - 這是 PSEN 引腳,代表程式儲存器使能。它用於從外部程式儲存器讀取訊號。

  • 引腳 30 - 這是 EA 引腳,代表外部訪問輸入。它用於啟用/停用外部記憶體介面。

  • 引腳 31 - 這是 ALE 引腳,代表地址鎖存使能。它用於解複用埠的地址-資料訊號。

  • 引腳 32 到 39 - 這些引腳稱為埠 0。它用作 I/O 埠。低位地址和資料匯流排訊號使用此埠進行復用。

  • 引腳 40 - 該引腳用於為電路提供電源。
