微控制器 - 8051 架構

8051 微控制器由英特爾公司於 1981 年設計。它是一款 8 位微控制器。它內建 40 個 DIP（雙列直插式封裝）引腳，4 KB 的 ROM 儲存器和 128 位元組的 RAM 儲存器，2 個 16 位定時器。它包括四個並行的 8 位埠，根據需要可程式設計以及可定址。微控制器中集成了片上晶體振盪器，晶體頻率為 12 MHz。

接下來，我們討論一下 8051 微控制器的架構。

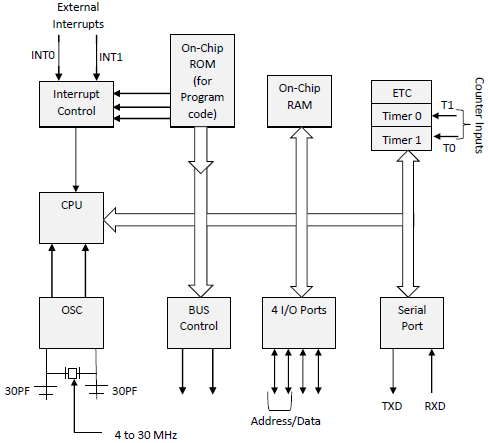

在下圖中，系統匯流排將所有支援裝置連線到 CPU。系統匯流排包括 8 位資料匯流排、16 位地址匯流排和匯流排控制訊號。所有其他裝置（例如程式儲存器、埠、資料儲存器、序列介面、中斷控制、定時器和 CPU）都透過系統匯流排相互連線。
