如何在MATLAB中生成單位階躍、正弦和指數訊號？

---

這三種類型的訊號（單位階躍、正弦和指數）是用於分析不同型別系統的基本訊號。

• 一個單位階躍訊號在特定時間點後有一個幅度為一的階躍。

• 正弦訊號是一種具有正弦或餘弦波形的訊號。

• 指數訊號是一種隨時間呈指數增長或衰減的訊號。

我們可以使用MATLAB生成所有這些型別的訊號。在本教程中，我將解釋如何在MATLAB中生成單位階躍、正弦和指數訊號。

在學習使用MATLAB生成單位階躍、正弦和指數訊號之前，讓我們首先更多地瞭解一下這些訊號。

什麼是單位階躍訊號？

在特定時間點之前所有時間點的幅度都等於0，而在該特定時間點之後所有時間點的幅度都等於1的訊號稱為單位階躍訊號。

在數學上，單位階躍訊號定義為：

$$\mathrm{u(t)=\ _{1\:for\:t\geq 0} ^{0\:for\:t > 0}}$$

這裡，訊號u(t)在“t = 0”之前所有時間點都為0，在“t ≥ 0”之後所有時間點都為1。

因此，存在從0到1的突然躍遷。此訊號適用於分析系統從一種狀態突然躍遷到另一種狀態的行為。

什麼是正弦訊號？

具有正弦或餘弦波形的訊號型別稱為正弦訊號。它是一種週期訊號，具有恆定的頻率和週期。

在數學上，正弦訊號定義如下：

$$\mathrm{x(t)=A × \sin(2\pi ft)… 正弦波}$$

或者，

$$\mathrm{x(t)=A × cos(2\pi ft)… 餘弦波}$$

這裡，“A”是訊號的峰值，“f”是頻率，“t”是時間點。

它是電氣和電子工程領域應用最廣泛的訊號。

什麼是指數訊號？

隨時間呈指數增長和衰減的訊號稱為指數訊號。

在數學上，指數訊號定義如下：

$$\mathrm{x(t)=Ae^{\pm at}}$$

這裡，“A”是訊號的幅度，“a”是訊號的增長或衰減因子，“t”是時間點。

在此訊號中，如果指數為正，則訊號將是增長指數訊號，如果指數為負，則訊號將是衰減指數訊號。

以上是關於三種基本型別的訊號，即單位階躍、正弦和指數訊號。現在，讓我們學習如何在MATLAB中生成這些訊號。

如何在MATLAB中生成單位階躍訊號？

要在MATLAB中生成單位階躍訊號，我們需要在MATLAB程式設計中編寫訊號的定義。

示例

以下示例程式說明了如何在MATLAB中生成單位階躍訊號。

% MATLAB code to generate unit step signal
% Specify the signal time limits
t = -5 : 0.1 : 5;
% Generate a unit step signal having
% Values 0 for t < 0 and 1 for t >= 0
% Set the initial value of the signal to zero
u1 = zeros(size(t));
% Set the values of signal to 1 after t >= 0
u1(t >= 0) = 1;
% Generate a unit step signal having
% Values 0 for t < 2 and 1 for t >= 2
% Set the initial value of the signal to zero
u2 = zeros(size(t));
% Set the values of signal to 1 after t >= 2
u2(t >= 2) = 1;
% Display the generated unit step signal
figure;
subplot(2, 1, 1);
plot(t, u1);
xlabel('Time');
ylabel('Amplitude');
title('Unit Step Signal (t>=0)');
subplot(2, 1, 2);
plot(t, u2);
xlabel('Time');
ylabel('Amplitude');
title('Unit Step Signal (t>=2)');

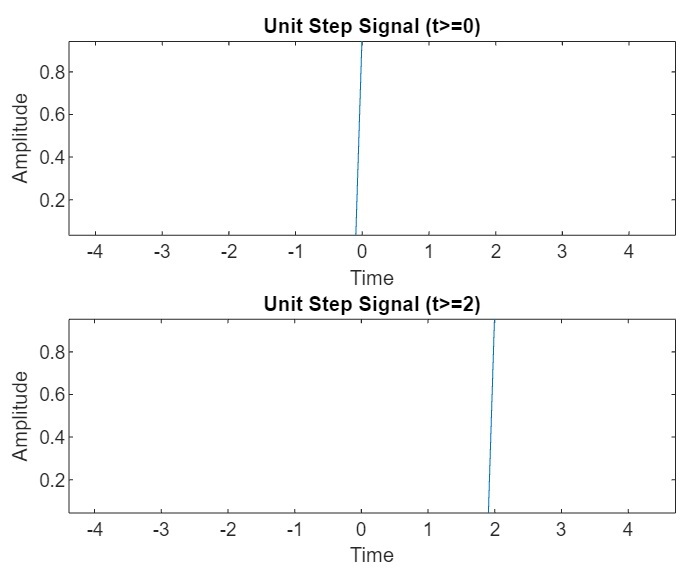

輸出

執行此程式碼時，將產生以下輸出：

如何在MATLAB中生成正弦訊號？

正弦訊號是最常用的訊號之一。正弦訊號具有正弦波形或餘弦波形。

在MATLAB中，我們可以使用兩個內建函式“sin()”和“cos()”分別生成正弦波和餘弦波正弦訊號。

示例

以下示例程式演示了在MATLAB中生成正弦訊號的過程。

% MATLAB program to generate sinusoidal signal
% Specify the frequency of the signal
f = 5; % Frequency (5 Hz)
% Calculate the time period of the signal
T = 1/f;
% Specify the time limit to plot the signal
t = 0 : 0.0001 : T;
% Specify the signal amplitude
A = 2;
% Generate the sinusoidal signals
x = A * sin(2*pi*f*t); % Sine waveform
y = A * cos(2*pi*f*t); % Cosine waveform
% Plot the generated sinusoidal signals
figure;
subplot(2, 1, 1);
plot(t, x, 'r');
xlabel('Time');
ylabel('Amplitude');
title('Sine Wave Signal');
subplot(2, 1, 2);
plot(t, y, 'r');
xlabel('Time');
ylabel('Amplitude');
title('Cosine Wave Signal');

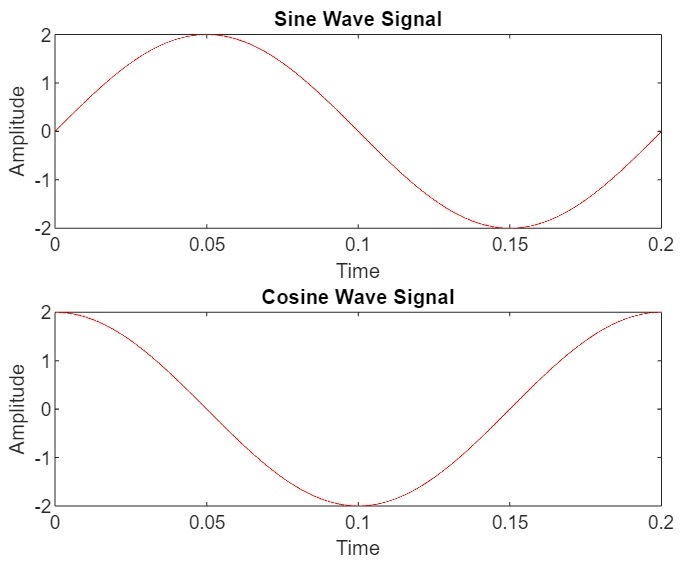

輸出

執行此程式碼時，將產生以下輸出：

如何在MATLAB中生成指數訊號？

指數訊號是指隨時間呈指數增長或衰減的訊號。在MATLAB中，有一個內建函式“exp”，可用於生成指數訊號。

示例

這是一個演示使用MATLAB生成指數訊號過程的示例。

% MATLAB code to generate exponential signal
% Specify the time limit for the signal
t = 0 : 0.001 : 4;
% Specify the amplitude of the signal
A = 5;
% Specify the growth and decay constants
a = 0.7; % Growth constant
b = 0.6; % Decay constant
% Generate the exponential signal
x = A * exp(a * t); % Growing signal
y = A * exp(-b * t); % Decaying signal
% Plot the generated exponential signals
figure;
subplot(2, 1, 1);
plot(t, x);
xlabel('Time');
ylabel('Amplitude');
title('Growing Exponential Signal');
subplot(2, 1, 2);
plot(t, y);
xlabel('Time');
ylabel('Amplitude');
title('Decaying Exponential Signal');

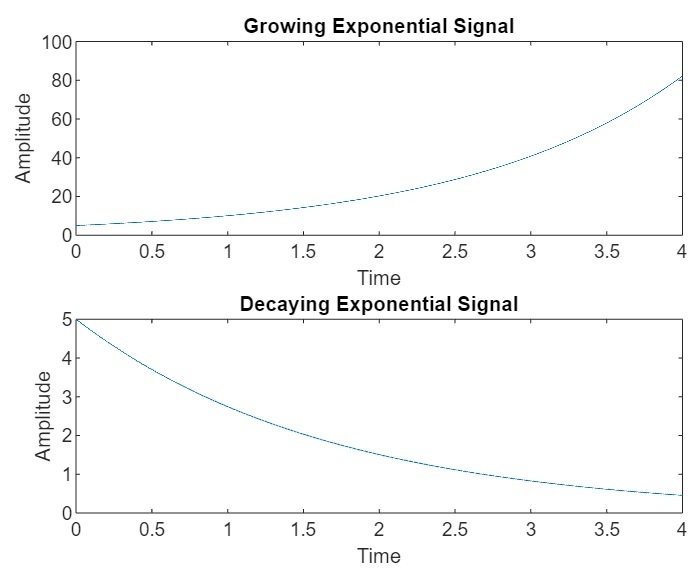

輸出

執行此程式碼時，將產生以下輸出：

結論

總之，MATLAB可以透過在MATLAB程式設計中定義訊號或使用內建函式來生成不同型別的訊號。在本教程中，我透過示例解釋瞭如何在MATLAB中生成單位階躍訊號、正弦訊號和指數訊號。
