生成基本離散時間訊號

---

離散時間訊號在訊號處理中被廣泛用於分析和解釋數字訊號。建立簡單的離散時間訊號有助於我們複製和理解許多訊號型別，例如單位階躍、脈衝、斜坡和正弦訊號。

讓我們首先定義訊號分析中使用的四個主要的離散時間訊號。

單位階躍訊號

單位階躍訊號是訊號分析中一個基本且廣泛使用的訊號。它表示負時間指數為 0，正時間指數為 1。

脈衝訊號

這些訊號也稱為狄拉克δ函式，它們表示除無限幅度外的所有時間指數都為 0。

斜坡訊號

斜坡訊號提供線性表示，從 0 值開始，以固定間隔遞增。

正弦訊號

這些訊號以波的形式表示，具有固定的幅度和頻率。

匯入庫

在編寫程式碼之前，您必須匯入以下庫才能生成離散訊號

NumPy - Numpy 是一個結構良好且有用的庫，用於數值計算和執行處理陣列的操作。

Matplotlib：此庫用於生成視覺化。

使用以下命令安裝所需的庫。

pip install numpy matplotlib

示例

此示例將向您展示如何使用 python 建立四種常見型別的離散訊號。程式碼包括四個基本函式，每個函式用於生成不同型別的訊號。這四個基本方法是 generate_unit_step、generate_impulse、generate_ramp 和 generate_sinusoidal。

這些方法中的每一個都將採用生成訊號所需的輸入引數，並生成訊號陣列作為返回值。然後，這些訊號使用 matplotlib 方法進行繪製。

演算法

步驟 1：首先選擇要生成的訊號型別。在此示例中，我們選擇了四種訊號。

步驟 2：分配訊號引數。引數值應包括持續時間、幅度、頻率和相位。

步驟 3：建立一個空陣列來儲存輸出陣列。

步驟 4：根據訊號型別計算訊號樣本值。

步驟 5：返回計算出的訊號陣列並將它們儲存在空陣列中。

步驟 6：返回陣列並在輸出上繪製訊號。

import numpy as np
import matplotlib.pyplot as plt

def generate_unit_step(duration):
   signal = np.ones(duration)
   return signal

def generate_impulse(duration, position):
   signal = np.zeros(duration)
   signal[position] = 1
   return signal

def generate_ramp(duration):
   signal = np.arange(0, duration)
   return signal

def generate_sinusoidal(duration, frequency, amplitude, phase):
   t = np.arange(0, duration)
   signal = amplitude * np.sin(2 * np.pi * frequency * t + phase)
   return signal

# Example usage
duration = 80
position = 40
frequency = 0.9
amplitude = 5.6
phase = np.pi/2

unit_step_signal = generate_unit_step(duration)
impulse_signal = generate_impulse(duration, position)
ramp_signal = generate_ramp(duration)
sinusoidal_signal = generate_sinusoidal(duration, frequency, amplitude, phase)

# Plotting the generated signals
plt.subplot(2, 2, 1)
plt.stem(unit_step_signal)
plt.title("Unit Step Signal")

plt.subplot(2, 2, 2)
plt.stem(impulse_signal)
plt.title("Impulse Signal")

plt.subplot(2, 2, 3)
plt.stem(ramp_signal)
plt.title("Ramp Signal")

plt.subplot(2, 2, 4)
plt.stem(sinusoidal_signal)
plt.title("Sinusoidal Signal")

plt.tight_layout()
plt.show()

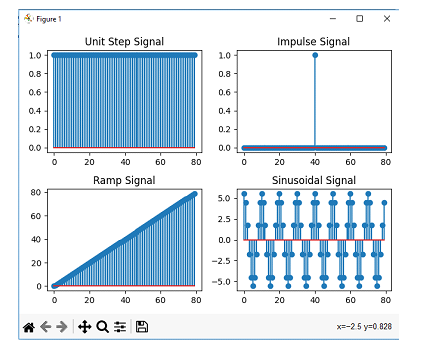

輸出

結論

處理數字訊號分析的人員瞭解生成離散時間訊號的重要性。本文可以幫助嘗試使用編碼生成一些常見訊號（斜坡、正弦、單位階躍和脈衝）的人員。

python 的高階庫用於透過提供基本輸入值來生成訊號。您可以使用上面建立的這些庫和函式生成和修改各種形式的離散時間訊號，以進行額外的訊號處理和分析。
