天線理論 - 八木天線

八木天線是過去幾十年來最常用的電視接收天線型別。它是使用最廣泛且易於使用的天線型別之一，具有更好的效能，以其高增益和方向性而聞名。

頻率範圍

八木天線的工作頻率範圍在30 MHz至3GHz之間，屬於VHF和UHF波段。

八木天線的構造

在過去的幾十年裡，幾乎每家每戶的屋頂上都能看到八木天線。寄生元件和偶極子共同構成了八木天線。

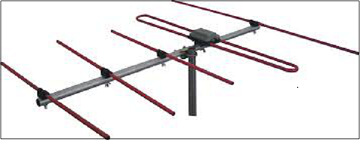

圖中顯示了一個八木天線。可以看到，放置了許多導向器以提高天線的方向性。饋線是摺疊偶極子。反射器是較長的元件，位於結構的末端。

該圖描繪了八木天線的清晰形式。元件安裝在其上的中心桿狀結構稱為臂。連線粗黑色頭的元件是驅動元件，傳輸線透過該黑色螺柱在內部連線到該元件。驅動元件後面存在的單個元件是反射器，它將所有能量反射到輻射方向圖的方向。驅動元件之前的其他元件是導向器，它們將波束引導到所需的角度。

設計

要設計這種天線，應遵循以下設計規範。

它們是 -

如果遵循上述規格，就可以設計一個八木天線。

輻射方向圖

八木天線的指向性方向圖高度定向，如下面的圖所示。

透過在天線上新增導向器，可以抑制旁瓣並增加主瓣的方向性。

優點

以下是八木天線的優點 -

• 獲得高增益。
• 獲得高方向性。
• 易於操作和維護。
• 浪費的功率少。
• 更廣泛的頻率覆蓋範圍。

缺點

以下是八木天線的缺點 -

• 易受噪聲影響。
• 易受大氣影響。

應用

以下是八木天線的應用 -

• 主要用於電視接收。
• 用於需要單頻應用的地方。
