天線理論 - 倒V天線

在上一章中，我們學習了V型天線。它的工作頻率是有限制的。這可以透過使用另一種天線來修改，這是一種非諧振天線或行波天線。行波天線不會產生駐波，如前所述。

頻率範圍

倒V天線（或V型天線）的工作頻率範圍約為3至30 MHz。這種天線在高頻範圍內工作。

倒V天線的結構和工作原理

用於高頻段的行波天線是倒V天線。這種倒V天線很容易安裝在非導電桅杆上。

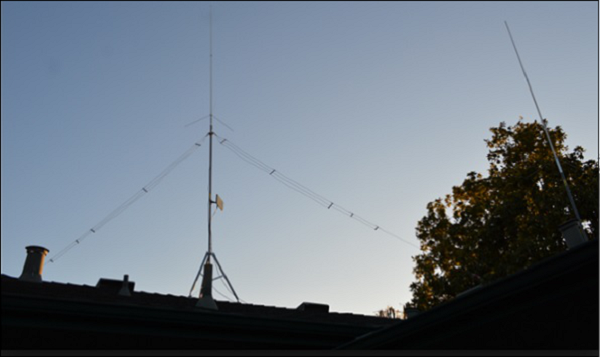

請看下圖。它顯示了一個安裝在屋頂上的倒V天線。

倒V天線的最大輻射在其中心。它類似於半波偶極子天線。天線呈倒V字形，其兩條傳輸線或支腿彎向地面，它們之間形成120°或90°的角度。天線的中心高度不應高於λ/4。

其中一條支腿與天線軸線所成的角稱為傾斜角，用θ表示。

輻射方向圖

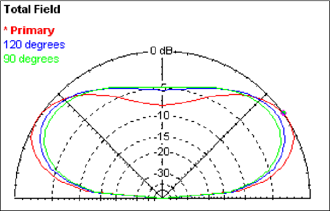

倒V天線的輻射方向圖是單向方向圖，因為這裡沒有形成駐波。從下面所示的輻射方向圖可以清楚地理解這一點。

該圖說明了倒V天線的輻射方向圖。主輻射場以及傾斜角為120˚和90˚時的場如圖所示。透過使用天線陣列可以提高增益和方向性。

優點

以下是倒V天線的優點：

• 佔用水平空間較小

• 不產生駐波

• 高增益

缺點

以下是倒V天線的缺點：

• 它具有相當大的不需要的旁瓣

• 旁瓣產生水平極化的波

應用

以下是倒V天線的應用：

• 用於調諧電路應用

• 用於無線電通訊

• 用於商業應用

在V型天線和倒V天線之後，另一種重要的長線天線是菱形天線。它是兩個V型天線的組合。這將在下一章討論。
